MICRONORM-Strahlmittel .................. 9 - 4 9.7.12) Schleifvlies SR 4600 A - very fine standard ............9 - 4 9.7.13) Reinigungsmittel ....................9 - 5 Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 1 - 2 Erstausgabe, Juli 01/99...
Seite 3
11.31.1) Kolbenbolzen ....................11 - 15 11.31.2) Kolbenbolzenlager ................... 11 - 15 11.32) Kontrolle der Kurbelwelle und Austausch der äußeren Wellendichtringe. 11 - 16 Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 1 - 3 Erstausgabe, Juli 01/99...
Seite 4
Bei Überschreitung der max. zulässigen Auspuffgastemperatur ....12 - 2 12.4) Kraftstoffdruck unter vorgeschriebenem Wert ..........12 - 2 ROTAX autorisierte Vertriebspartner .............. 13 - 1 ® Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 1 - 4 Erstausgabe, Juli 01/99...
AIRCRAFT ENGINES WARTUNGSHANDBUCH 00421 schnitt Seite Datum schnitt Seite Datum Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 3 - 2 Erstausgabe, Juli 01/99...
Vermerk d. genehm. Einar- Unterschr. richtigung Behörde beitung 1 ÷ 13 alle 99 07 01 nicht 99 07 01 AA/HeC erforderlich Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 4 - 1 Erstausgabe, Juli 01/99...
Seite 10
02773 lfd. Datum Anerkennungs- Datum Anerk. Datum d. Zeichen/ schnitt Seiten der Be- Vermerk d. genehm. Einar- Unterschr. richtigung Behörde beitung Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 4 - 2 Erstausgabe, Juli 01/99...
Falls Ihnen Passagen des Handbuches unverständlich sind oder Fragen irgendwelcher Art auftreten sollten, wenden Sie sich bitte an einen autorisierten Vertriebs- und Servicepartner für ROTAX -Motoren. ® Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 5 - 1 Erstausgabe, Juli 01/99...
Motor vornimmt. Die Motornummer befindet sich magnetseitig an der Oberseite des Kurbelgehäuses oder am Zünderdeckel bzw. am Lüftergehäuse (siehe Bild 001, 002, 003). Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 5 - 2 Erstausgabe, Juli 01/99...
Landung ohne Motorantrieb aufgrund eines plötzlichen Motoraus- falles nicht ermöglichen. Fluggeräte mit diesem Motor ausgerüstet, dürfen nur unter VFR (Sichtflug) - Bedingungen geflogen werden. Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 6 - 1 Erstausgabe, Juli 01/99...
Seite 14
Luftfahrtbehörden anerkannt ist. Um mögliche Verletzungen oder Beschädigungen zu vermeiden, sichern Sie alle losen Anbauteile oder Werkzeuge vor dem Starten des Motors. Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 6 - 2 Erstausgabe, Juli 01/99...
Der Hersteller bzw. der Lieferant hat keinen Einfluß auf die jeweiligen Personal- und Betriebsverhältnisse des Käufers und übernimmt keine Verantwortung für die Nachhaltigkeit der Unterweisungen. Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 6 - 3 Erstausgabe, Juli 01/99...
Seite 16
Nähe offener Flammen oder zündfähiger Funken Kraftstoff nachfüllen. Beim Auftanken nicht rauchen! Auf vorgeschriebene Qualität von Öl und Kraftstoff achten und beides nur in genehmigten Behältern lagern. Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 6 - 4 Erstausgabe, Juli 01/99...
Dieser Motor darf nur mit dem von ROTAX gelieferten, empfohlenen und ® freigegebenen Zubehör betrieben werden. Änderungen dürfen nur mit Zustimmung des Motorherstellers erfolgen. Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 7 - 1 Erstausgabe, Juli 01/99...
Seite 18
Servicepartnern für ROTAX -Motoren. ® Bei Nichtverwendung von ORIGINAL-ROTAX Ersatzteilen und / ® oder Zubehör erlischt jegliche Gewährleistung durch ROTAX ® (siehe Garantiebestimmungen). Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 7 - 2 Erstausgabe, Juli 01/99...
BING 36 mm, Schiebervergaser, Seilzugchoke Kraftstoffpumpe: pneumatische Kraftstoffpumpe DF 44 Kraftstoff: Normalbenzin, Oktanzahl nicht unter MOZ 83 oder ROZ 90 (unverbleit bevorzugt) Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 8 - 1 Erstausgabe, Juli 01/99...
Seite 20
AIRCRAFT ENGINES WARTUNGSHANDBUCH Motorschmierung: Gemischschmierung, Gemisch 1 : 50 (2 % Öl), Super Zweitaktöl (für Hochleistungs-, luftgekühlte Zweitaktmotoren, ASTM/CEC Norm API-TC) Getriebeschmierung: Getriebeöl, API-GL5 oder GL6AE 140 EP, oder 85 W - 140 EP Starter: Rückholstarter Propellerwellendrehrichtung: Im Uhrzeigersinn mit Blick auf Propellerflansch Kühlung: Gebläse- oder Fahrtwindkühlung...
Norm, API-TC 2) Pumpenschmierung (auf Wunsch) mit demselben Öl ACHTUNG:Stockpunkt des verwendeten Öls muß 10 °C unter der niedrigsten Betriebstemperatur liegen. Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 8 - 3 Erstausgabe, Juli 01/99...
Seite 22
= 2,62 / 3,0 / 3,47 / 4,0 Max. zu- lässiges Massenträgheitsmoment des Propellers ist 6000 kg cm Höhenkorrektursatz: Automatische Höhenkorrektur des Vergaser, mit Änderung am Vergaser Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 8 - 4 Erstausgabe, Juli 01/99...
Kurbelgehäuse- öffnung, ± 4 Toleranz Vergaser: 2 x BING 36, Schiebervergaser, Seilzug Choke Kraftstoffpumpe: Pneumatische Kraftstoffpumpe DF 52 Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 8 - 5 Erstausgabe, Juli 01/99...
Seite 24
Der Nachdämpfer wird zusätzlich zum Auspufftopf montiert. Luftfilter: l) Direkt am Vergaser montiert 2) Am Ansaugdämpfer montiert 3) Doppelluftfilter (ein Luftfilter für beide Vergaser) Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 8 - 6 Erstausgabe, Juli 01/99...
Seite 25
Rückholstarter (Anbau von Getriebe ist möglich). Reglergleichrichter: 1) 866.080 min. Last von 12 V (1 Amp) ist erforderlich. 2) 264.870 keine Belastung erforderlich. Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 8 - 7 Erstausgabe, Juli 01/99...
Zyl. 2 02781 02782 Bild 001 Hinweis: Die Abbildung zeigt den gebläsegekühlten 447 UL mit Rückholstarter und Ansaugdämpfer, jedoch ohne Getriebe. Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 8 - 8 Erstausgabe, Juli 01/99...
503 UL DCDI Frontansicht Seitenansicht Zyl. 1 Zyl. 2 Bild 002 02780 02779 Hinweis: Die Abbildung zeigt den gebläsegekühlten 503 UL DCDI mit E- Starter, Ansaugdämpfer und “B” Getriebe. Betreff: 503 UL DCDI Seite 8 - 9 Erstausgabe, Juli 01/99...

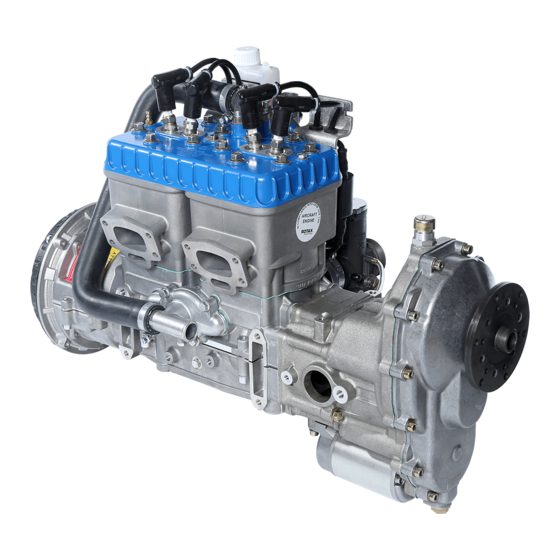

Zyl. 1 Zyl. 2 02043 02042 Bild 003 Hinweis: Die Abbildung zeigt den 582 UL DCDI mit E-Starter und “B” Getriebe. Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 8 - 10 Erstausgabe, Juli 01/99...
Details sind dem letztgültigen Reparaturhandbuch 462-532-582 zu entnehmen. Siehe letztgültiges Betriebshandbuch für Motortypen 447 UL SCDI, 503 DCDI, 582 UL DCDI mod. 99. Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 9 - 1 Erstausgabe, Juli 01/99...
Sensitivität 5 mV bis 5V/div Grenzfrequenz 50 MHz WARNUNG: Bei der Verwendung der Meßgeräte sind die Angaben des Herstellers zu beachten. Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 9 - 2 Erstausgabe, Juli 01/99...
Gleitfläche lange wartungsfreie Lagerstellen. 9.7.7) SILASTIC Dient als Schwingungsdämpfungsmaterial bei den Auspuffedern. Das Material füllt den kompletten Innenraum der Federn aus. Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 9 - 3 Erstausgabe, Juli 01/99...
ZA 30 oder OMV - SOFT SOL) behandelt. Denken Sie bitte bei Benützung der Lösemittel an die Sicherheitsbestimmungen für die Person sowie an die Umwelt. Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 9 - 4 Erstausgabe, Juli 01/99...
Anzugsdrehmomente unbedingt einhalten. HINWEIS: Bei der Montage der Federringe soll die aufgebogene Seite (1) zum Schraubenkopf bzw. zur Mutter zeigen. 00144 Bild 005 Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 9 - 5 Erstausgabe, Juli 01/99...
WARNUNG: Prinzipiell sind alle Auf- und Anbauteile aus sicherheitstechnischen Gründen mit Draht zu sichern. Verschiedene typische Anwendungen von Schraubensicherungen 00146 Bild 007 Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 9 - 6 Erstausgabe, Juli 01/99...
Bei der Verwendung einer Sicherheitsmutter ist darauf zu achten, daß der eingesetzte Polyamideinlagering bei DIN 985 bzw. der Sicherungsteil bei DIN 980 nach außen zu liegen kommt. Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 9 - 7 Erstausgabe, Juli 01/99...
Kontakte zwischen Steckern bzw. Steckfahnen und Steckhülsen durch Trennversuch überprüfen, eventuell Kontaktspray zur Erhaltung der Leitfähigkeit verwenden. 9.10) Konservierung und Wiederinbetriebnahme Siehe letztgültiges Betriebshandbuch 447 UL SCDI- 503 UL DCDI- 582 UL DCDI mod.99. Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99...
“WARTUNGSÜBERSICHT“. Kalendermäßige Kontrollen Alle 5 Jahre oder bei schlechtem Zustand sind alle Gummiteile wie Schläuche, Gummidämpfer, Gummikupplungselemente, Vergaserstutzen etc. zu erneuern. Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 10 - 1 Erstausgabe, Juli 01/99...
AIRCRAFT ENGINES WARTUNGSHANDBUCH 10.2) Wartungsplan Die folgende Wartung ist geplant und notwendig für ROTAX Motor 447 UL SCDI, 503 UL DCDI, 582 UL DCDI und 582 UL DCDI mod. 99: Kontrollen und Arbeiten Kapitel Unterschrift 1 Testlauf 11.1 2 Kontrolle der Flüssigkeitsstände 11.2...
Ölstand im Getriebe (siehe Kapitel 11.22) Ölstand für Pumpenschmierung (nur bei 503 UL und 582 UL) Kühlflüssigkeitsstand (nur bei 582 UL) Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 11 - 1 Erstausgabe, Juli 01/99...
Überprüfung der Starterschnur nach Wartungsplan.Verschlissene und ausgefranste Starterschnur auswechseln. Austausch der Starterschnur nach beschriebener Vorgangsweise (die angeführten Nummern in Klammer beziehen sich auf Bild 010). Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 11 - 2 Erstausgabe, Juli 01/99...
Fehlersuche die Vergaser gegenseitig ausgetauscht werden. ACHTUNG: Am ROTAX 618 UL DCDI dürfen die Vergaser nicht ausgetauscht werden, weil die beiden Vergaser verschieden bedüst sind. Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 11 - 3 Erstausgabe, Juli 01/99...
BR8ES HINWEIS: Das "R" in der Bezeichnung weist auf einen Widerstand von ca. 5 kW , wodurch bessere Funkentstörung erreicht wird. Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 11 - 4 Erstausgabe, Juli 01/99...
Die Kontaktflächen im Inneren des Kerzensteckers nach Bedarf reinigen. ACHTUNG: Bei Installation mit Zündkerzen nach unten ist eine zusätzliche Fixierung des Kerzensteckers zu verwenden. Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 11 - 5 Erstausgabe, Juli 01/99...
Die Auspuffedern müssen mit Draht gegen Verlust gesichert werden. Bild 015 zeigt eine Möglichkeit die Auspuffedern zu verbinden, um das Schwingen der Federn und damit vorzeitigen Verschleiß zu vermeiden. Bild 015 02895 Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 11 - 6 Erstausgabe, Juli 01/99...
Falls nötig, kann die Filterauflage mit Filterfett abgedichtet 02892 werden. Dieses Fett sollte aber nicht am Schellenanschluß Bild 016 des Filters benützt werden. Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 11 - 7 Erstausgabe, Juli 01/99...
Schwimmerventil auf Leichtgängigkeit prüfen. Düsennadelhalterung auf Verschleiß kontrollieren. Siebhülse kontrollieren. Vergaser nach Bedarf mit Benzin reinigen. HINWEIS: Für weitere Details siehe letztgültiges Reparaturhandbuch 462-532-582. Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 11 - 8 Erstausgabe, Juli 01/99...
E n t l ü f t u n g s b o h r u n g f r e i i s t Bild 019 03720 Ölstandskontroll- schrauben Kurbelwelle abtriebseitig Getriebeöl Siehe Technische Daten Ablaßschraube Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 11 - 9 Erstausgabe, Juli 01/99...
Seite 48
Ausgleichsscheiben sind in den Stärken 0,1 / 0,2 / 0,3 / 0,5 und 1,0 mm als Ersatzteile erhältlich. ENTSPANNT GEPRESST Bild 020 02899 Bild 022 Bild 021 02896 02895 Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 11 - 10 Erstausgabe, Juli 01/99...
Demontierte Ringe reinigen und nach Bedarf erneuern. Niemals Kolbenringe überdehnen, da der Ring seine Vorspannung verlieren würde und die Molybdänschicht ausbrechen könnte. Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 11 - 11 Erstausgabe, Juli 01/99...
Beim Messen von gebrauchten Kolben gilt der größte Durchmesser. 2) Für Nennwerte von Übermaßkolben siehe entsprechende Ersatzteilkatalog. 03725 Bild 023 02950 Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 11 - 12 Erstausgabe, Juli 01/99...
Zylinder zu prüfen. 1. Ring Maße Verschleißgrenze mm Stoßspiel .............. 1 Flankenspiel ............0,2 2. Ring Erneuern, wenn 1. Ring ausgewechselt wird. Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 11 - 13 Erstausgabe, Juli 01/99...
Gemessen wird jeweils in Kurbelwellen-Achse und 90° dazu. ca. 5 mm unter Bild 026 Oberkante Zylinder ca. 5 mm über Auslaßöffnung ca. 5 mm über Ausnehmung 03981 Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 11 - 14 Erstausgabe, Juli 01/99...
Die Nadeln auf Verschleiß und “Pittings” überprüfen. Ist an einer Nadel eine Beschädigung sichtbar, so ist das ganze Lager (alle 31 Nadeln) zu erneuern. Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 11 - 15 Erstausgabe, Juli 01/99...
Grundüberholung des Motors Für eine Grundüberholung des Motors muß der Motor an einen ROTAX ® autorisierten Vertriebspartner oder Service Center geschickt werden. Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 11 - 16 Erstausgabe, Juli 01/99...
Zylinder demontieren und Kolben auf Reibspuren kontrollieren. 12.2) Bei Überschreitung der max. zulässigen Zylinderkopftemperatur Zylinder demontieren und Kolben auf Reibspuren und eingefallenen Kolbenboden kontrollieren. Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 12 - 1 Erstausgabe, Juli 01/99...
Zylinder demontieren und Kolben auf Reibspuren kontrollieren. 12.4) Kraftstoffdruck unter vorgeschriebenem Wert Zylinder demontieren und Kolben auf Reibspuren kontrollieren. Außerdem äußere Kurbelwellendichtringe auf Undichtheit kontrollieren. Betreff: 447 UL SCDI, 503 UL DCDI, 582 UL DCDI /mod. 99 Seite 12 - 2 Erstausgabe, Juli 01/99...
