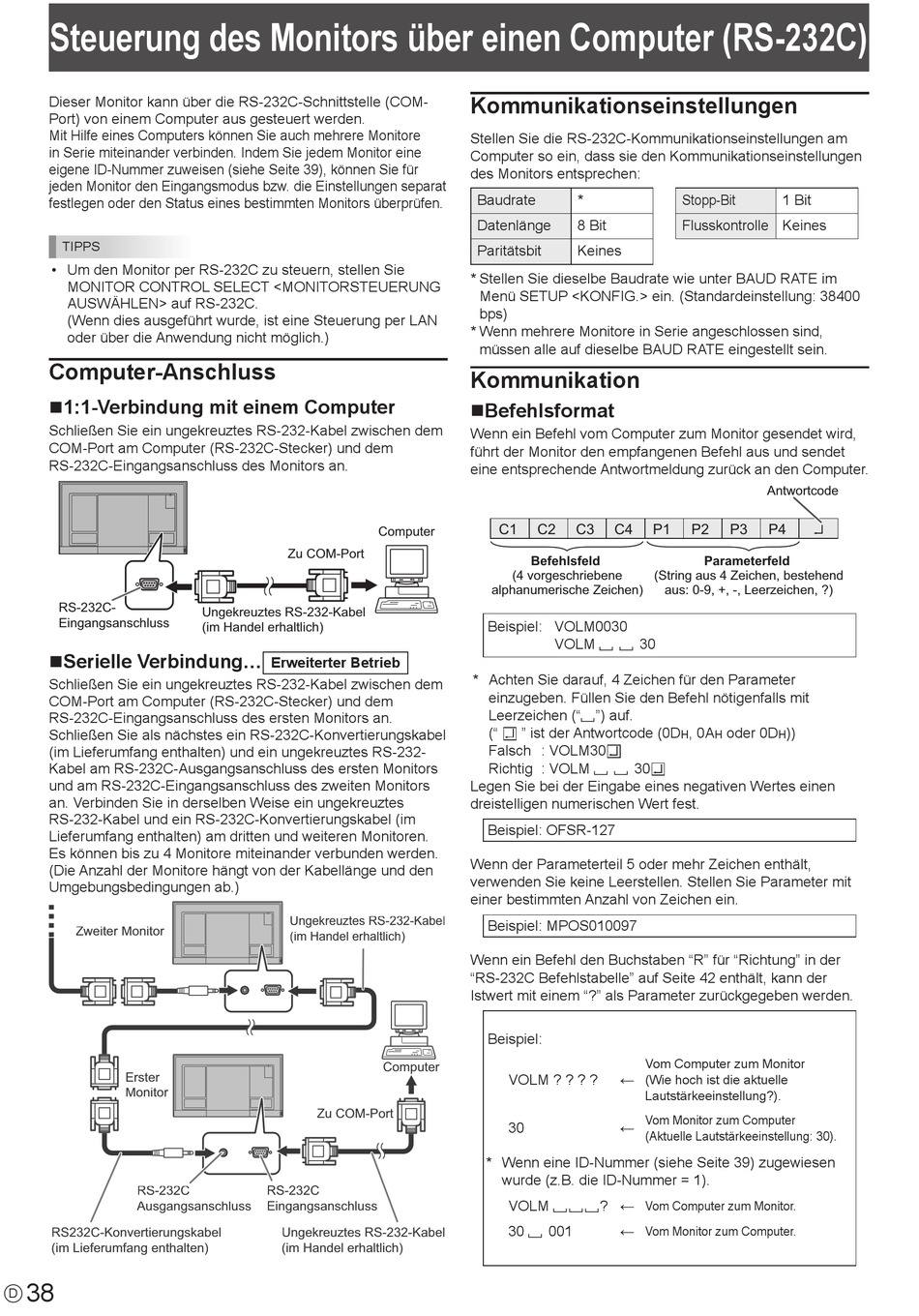

Steuerung des Monitors über einen Computer (RS-232C)
Dieser Monitor kann über die RS-232C-Schnittstelle (COM-
Port) von einem Computer aus gesteuert werden.
Mit Hilfe eines Computers können Sie auch mehrere Monitore
in Serie miteinander verbinden. Indem Sie jedem Monitor eine
eigene ID-Nummer zuweisen (siehe Seite 39), können Sie für
jeden Monitor den Eingangsmodus bzw. die Einstellungen separat
festlegen oder den Status eines bestimmten Monitors überprüfen.
TIPPS
• Um den Monitor per RS-232C zu steuern, stellen Sie
MONITOR CONTROL SELECT <MONITORSTEUERUNG
AUSWÄHLEN> auf RS-232C.
(Wenn dies ausgeführt wurde, ist eine Steuerung per LAN
oder über die Anwendung nicht möglich.)
Computer-Anschluss
n1:1-Verbindung mit einem Computer
Schließen Sie ein ungekreuztes RS-232-Kabel zwischen dem
COM-Port am Computer (RS-232C-Stecker) und dem
RS-232C-Eingangsanschluss des Monitors an.
RS-232C-
Eingangsanschluss
nSerielle Verbindung...
Schließen Sie ein ungekreuztes RS-232-Kabel zwischen dem
COM-Port am Computer (RS-232C-Stecker) und dem
RS-232C-Eingangsanschluss des ersten Monitors an.
Schließen Sie als nächstes ein RS-232C-Konvertierungskabel
(im Lieferumfang enthalten) und ein ungekreuztes RS-232-
Kabel am RS-232C-Ausgangsanschluss des ersten Monitors
und am RS-232C-Eingangsanschluss des zweiten Monitors
an. Verbinden Sie in derselben Weise ein ungekreuztes
RS-232-Kabel und ein RS-232C-Konvertierungskabel (im
Lieferumfang enthalten) am dritten und weiteren Monitoren.
Es können bis zu 4 Monitore miteinander verbunden werden.
(Die Anzahl der Monitore hängt von der Kabellänge und den
Umgebungsbedingungen ab.)
Zweiter Monitor
Erster
Monitor
RS-232C
Ausgangsanschluss
RS232C-Konvertierungskabel
(im Lieferumfang enthalten)
38
D
Zu COM-Port
Ungekreuztes RS-232-Kabel
(im Handel erhaltlich)
Erweiterter Betrieb
Ungekreuztes RS-232-Kabel
(im Handel erhaltlich)
Zu COM-Port
RS-232C
Eingangsanschluss
Ungekreuztes RS-232-Kabel
(im Handel erhaltlich)
Kommunikationseinstellungen
Stellen Sie die RS-232C-Kommunikationseinstellungen am
Computer so ein, dass sie den Kommunikationseinstellungen
des Monitors entsprechen:
Baudrate
Datenlänge
Paritätsbit
* Stellen Sie dieselbe Baudrate wie unter BAUD RATE im
Menü SETUP <KONFIG.> ein. (Standardeinstellung: 38400
bps)
* Wenn mehrere Monitore in Serie angeschlossen sind,
müssen alle auf dieselbe BAUD RATE eingestellt sein.
Kommunikation
nBefehlsformat
Wenn ein Befehl vom Computer zum Monitor gesendet wird,
führt der Monitor den empfangenen Befehl aus und sendet
eine entsprechende Antwortmeldung zurück an den Computer.
C1
C2
Computer
Befehlsfeld
(4 vorgeschriebene
alphanumerische Zeichen)
Beispiel: VOLM0030
* Achten Sie darauf, 4 Zeichen für den Parameter
einzugeben. Füllen Sie den Befehl nötigenfalls mit
Leerzeichen (" ") auf.
("
" ist der Antwortcode (0D
Falsch : VOLM30
Richtig : VOLM
Legen Sie bei der Eingabe eines negativen Wertes einen
dreistelligen numerischen Wert fest.
Beispiel: OFSR-127
Wenn der Parameterteil 5 oder mehr Zeichen enthält,
verwenden Sie keine Leerstellen. Stellen Sie Parameter mit
einer bestimmten Anzahl von Zeichen ein.
Beispiel: MPOS010097
Wenn ein Befehl den Buchstaben "R" für "Richtung" in der
"RS-232C Befehlstabelle" auf Seite 42 enthält, kann der
Istwert mit einem "?" als Parameter zurückgegeben werden.
Beispiel:
Computer
VOLM ? ? ? ?
30
* Wenn eine ID-Nummer (siehe Seite 39) zugewiesen
wurde (z.B. die ID-Nummer = 1).
VOLM
30
001
*
Stopp-Bit
8 Bit
Flusskontrolle Keines
Keines
C3
C4
P1
P2
Parameterfeld
(String aus 4 Zeichen, bestehend
aus: 0-9, +, -, Leerzeichen, ?)
VOLM
30
, 0A
oder 0D
H
H
30
Vom Computer zum Monitor
←
(Wie hoch ist die aktuelle
Lautstärkeeinstellung?).
Vom Monitor zum Computer
←
(Aktuelle Lautstärkeeinstellung: 30).
? ←
Vom Computer zum Monitor.
←
Vom Monitor zum Computer.
1 Bit
Antwortcode
P3
P4
))
H
