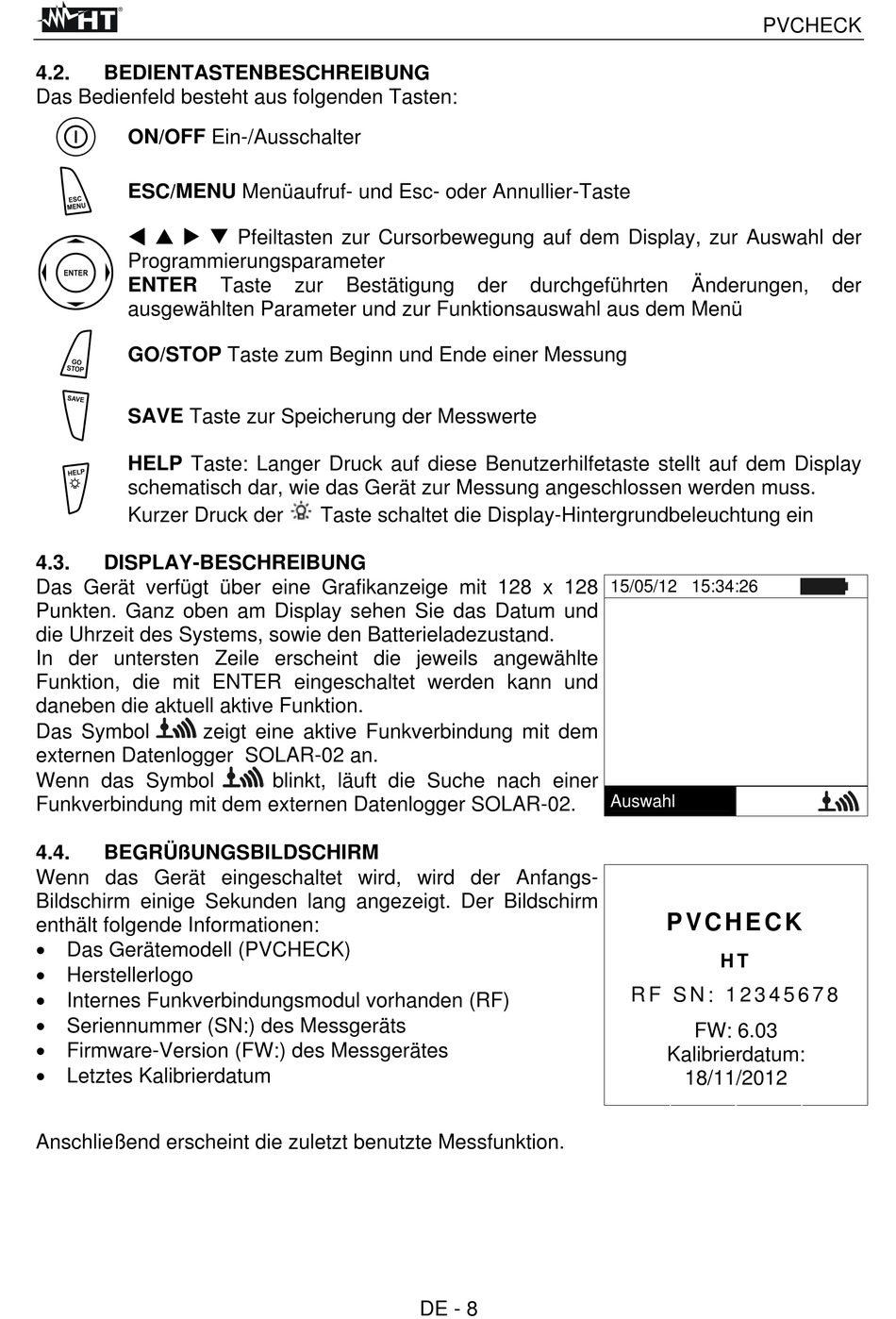

4.2.
BEDIENTASTENBESCHREIBUNG
Das Bedienfeld besteht aus folgenden Tasten:
ON/OFF Ein-/Ausschalter
ESC/MENU Menüaufruf- und Esc- oder Annullier-Taste
Pfeiltasten zur Cursorbewegung auf dem Display, zur Auswahl der
Programmierungsparameter
ENTER
ausgewählten Parameter und zur Funktionsauswahl aus dem Menü
GO/STOP Taste zum Beginn und Ende einer Messung
SAVE Taste zur Speicherung der Messwerte
HELP Taste: Langer Druck auf diese Benutzerhilfetaste stellt auf dem Display
schematisch dar, wie das Gerät zur Messung angeschlossen werden muss.
Kurzer Druck der
4.3.
DISPLAY-BESCHREIBUNG
Das Gerät verfügt über eine Grafikanzeige mit 128 x 128
Punkten. Ganz oben am Display sehen Sie das Datum und
die Uhrzeit des Systems, sowie den Batterieladezustand.
In der untersten Zeile erscheint die jeweils angewählte
Funktion, die mit ENTER eingeschaltet werden kann und
daneben die aktuell aktive Funktion.
Das Symbol
zeigt eine aktive Funkverbindung mit dem
externen Datenlogger SOLAR-02 an.
Wenn das Symbol
Funkverbindung mit dem externen Datenlogger SOLAR-02.
4.4.
BEGRÜßUNGSBILDSCHIRM
Wenn das Gerät eingeschaltet wird, wird der Anfangs-
Bildschirm einige Sekunden lang angezeigt. Der Bildschirm
enthält folgende Informationen:
Das Gerätemodell (PVCHECK)
Herstellerlogo
Internes Funkverbindungsmodul vorhanden (RF)
Seriennummer (SN:) des Messgeräts
Firmware-Version (FW:) des Messgerätes
Letztes Kalibrierdatum
Anschließend erscheint die zuletzt benutzte Messfunktion.
Taste
zur
Bestätigung
Taste schaltet die Display-Hintergrundbeleuchtung ein
blinkt, läuft die Suche nach einer
der
durchgeführten
DE - 8
PVCHECK
Änderungen,
15/05/12 15:34:26
Auswahl
P V C H E C K
H T
R F S N : 1 2 3 4 5 6 7 8
FW: 6.03
Kalibrierdatum:
18/11/2012
