Montieren und Anschließen
Befestigungsmaße Befestigungsmaße siehe nachfolgende Masszeichnungen:
20
6.4 Wasserkühlung anschließen (optional)
Eine Wasserkühlung (siehe 9.2 Zubehör) kann insbesondere bei
hohen Drücken bzw. hoher Umgebungstemperatur die Lebensdau-
er der Membrane erhöhen.
Betriebsparameter
Parameter
Wassertemperatur [°C]
Wasserdruck [bar ü]
Wasser-Durchflussmenge [l/min]
Tab.13 Empfohlene Parameter für Anschluss der Wasserkühlung
*bei höheren Druck-Anforderungen sprechen Sie den KNF-Kundendienst an.
1. Schließen Sie die Wasserkühlung an den vorgesehenen Schlauchan-
schlüssen an.
à
Leiten Sie den Wasserabfluss sicher ab.
Die Durchflussrichtung ist in beide Richtungen zulässig.

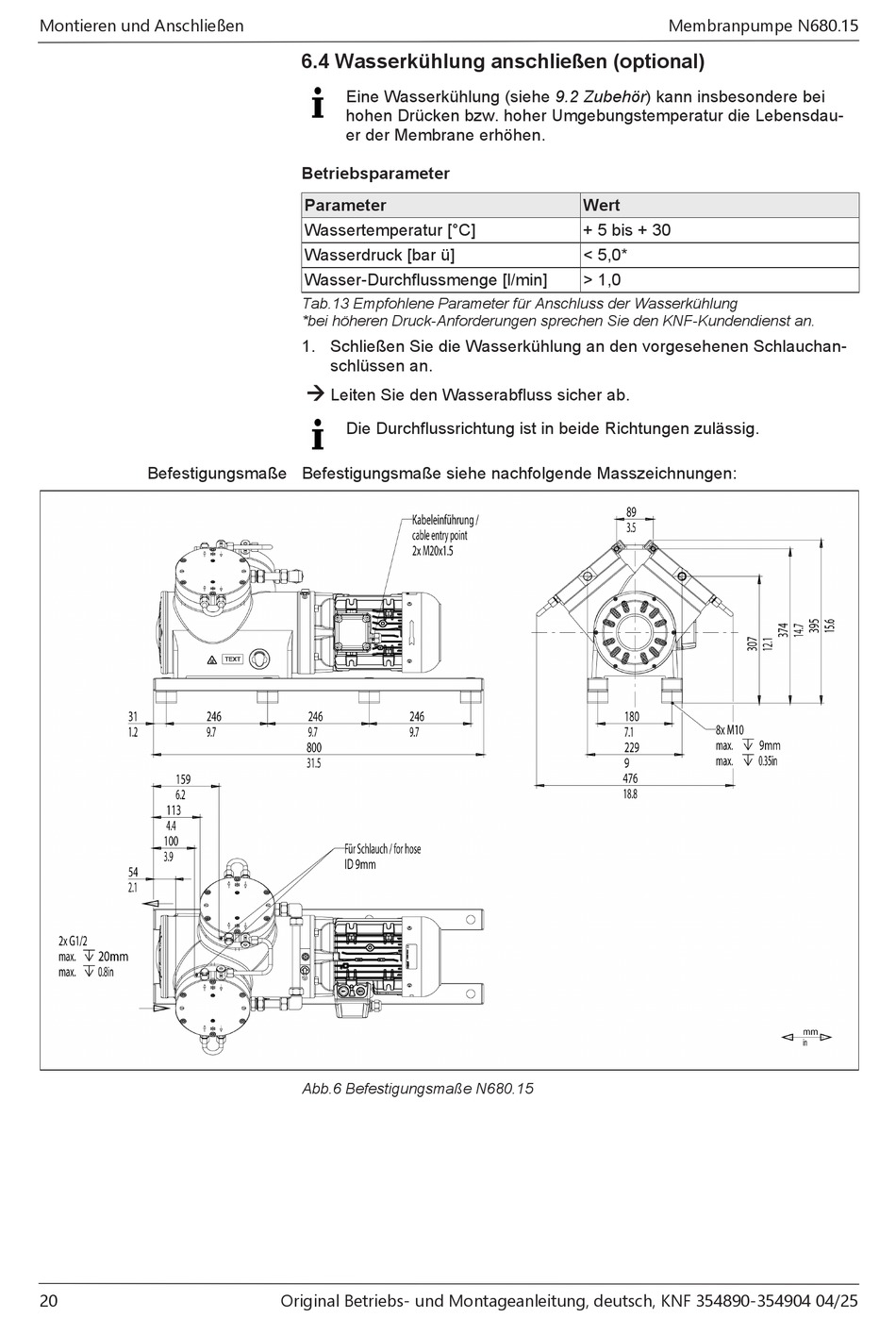

Abb.6 Befestigungsmaße N680.15
Original Betriebs- und Montageanleitung, deutsch, KNF 354890-354904 04/25
Membranpumpe N680.15
Wert
+ 5 bis + 30
< 5,0*
> 1,0
