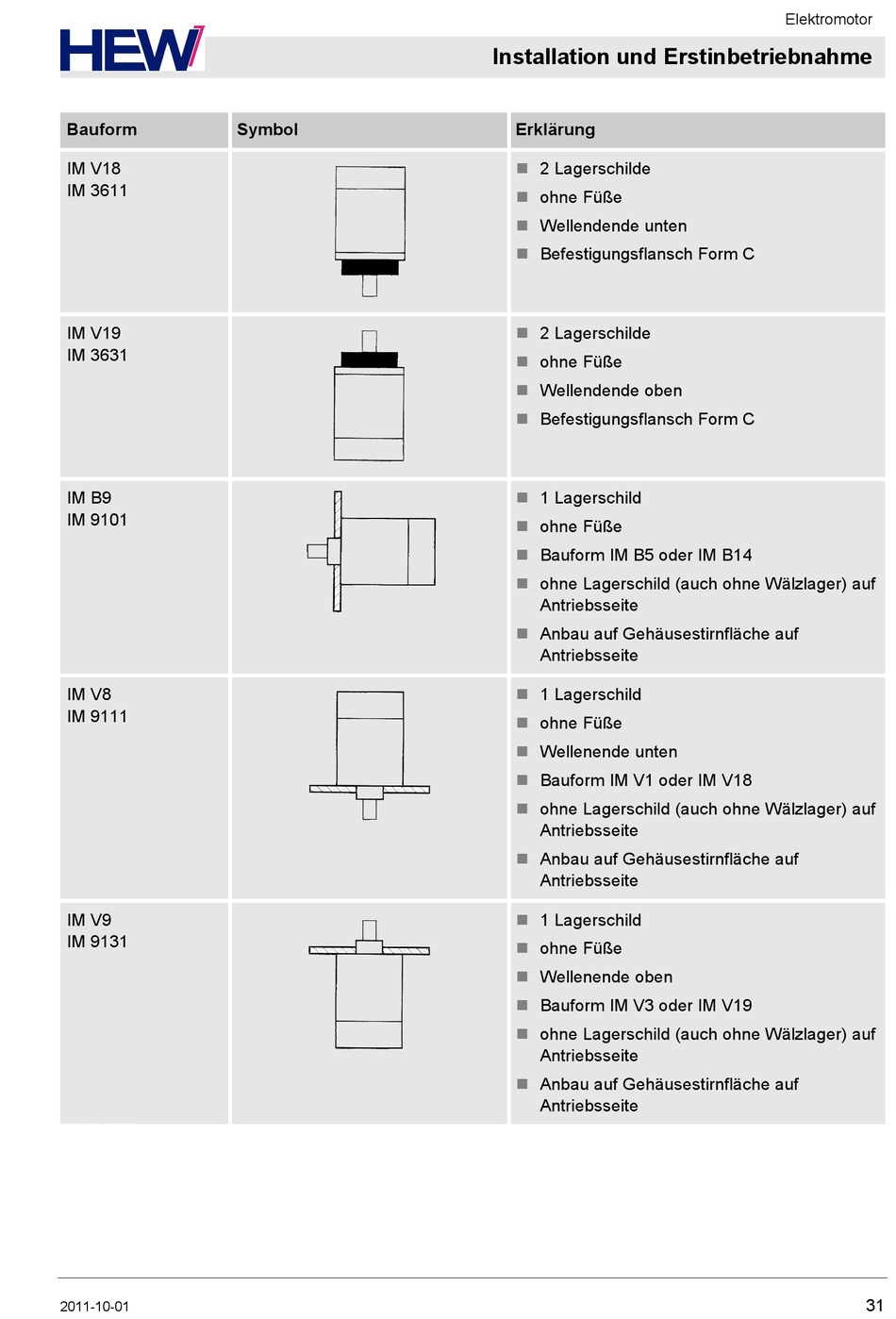

Bauform
IM V18
IM 3611
IM V19
IM 3631
IM B9
IM 9101
IM V8
IM 9111
IM V9
IM 9131
Pos : 6.18 /KN 2006-SM /nL---------- Abschnitts ende ---------- @ 8\mod_1141997892953_0.doc @ 75471
2011-10-01
Symbol
Installation und Erstinbetriebnahme
Erklärung
2 Lagerschilde
ohne Füße
Wellendende unten
Befestigungsflansch Form C
2 Lagerschilde
ohne Füße
Wellendende oben
Befestigungsflansch Form C
1 Lagerschild
ohne Füße
Bauform IM B5 oder IM B14
ohne Lagerschild (auch ohne Wälzlager) auf
Antriebsseite
Anbau auf Gehäusestirnfläche auf
Antriebsseite
1 Lagerschild
ohne Füße
Wellenende unten
Bauform IM V1 oder IM V18
ohne Lagerschild (auch ohne Wälzlager) auf
Antriebsseite
Anbau auf Gehäusestirnfläche auf
Antriebsseite
1 Lagerschild
ohne Füße
Wellenende oben
Bauform IM V3 oder IM V19
ohne Lagerschild (auch ohne Wälzlager) auf
Antriebsseite
Anbau auf Gehäusestirnfläche auf
Antriebsseite
Elektromotor
31
