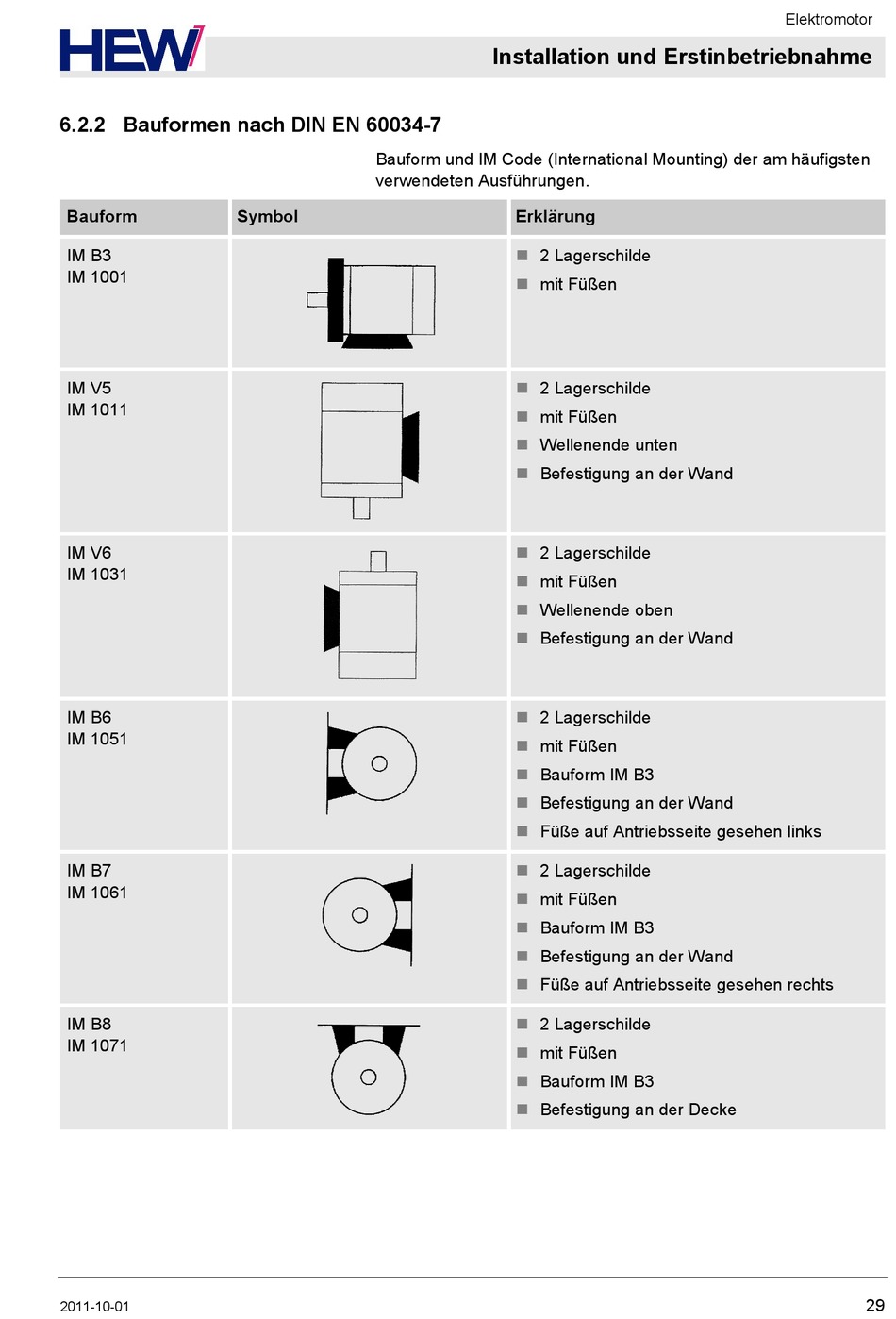

6.2.2 Bauformen nach DIN EN 60034-7
Bauform
IM B3
IM 1001
IM V5
IM 1011
IM V6
IM 1031
IM B6
IM 1051
IM B7
IM 1061
IM B8
IM 1071
2011-10-01
Bauform und IM Code (International Mounting) der am häufigsten
verwendeten Ausführungen.
Symbol
Installation und Erstinbetriebnahme
Erklärung
2 Lagerschilde
mit Füßen
2 Lagerschilde
mit Füßen
Wellenende unten
Befestigung an der Wand
2 Lagerschilde
mit Füßen
Wellenende oben
Befestigung an der Wand
2 Lagerschilde
mit Füßen
Bauform IM B3
Befestigung an der Wand
Füße auf Antriebsseite gesehen links
2 Lagerschilde
mit Füßen
Bauform IM B3
Befestigung an der Wand
Füße auf Antriebsseite gesehen rechts
2 Lagerschilde
mit Füßen
Bauform IM B3
Befestigung an der Decke
Elektromotor
