Membranpumpe N680.15
Angeschlossene Komponenten
Druckbegrenzungseinrichtung
Pumpenausstoß
Entkoppelung
Original Betriebs- und Montageanleitung, deutsch, KNF 354890-354904 04/25

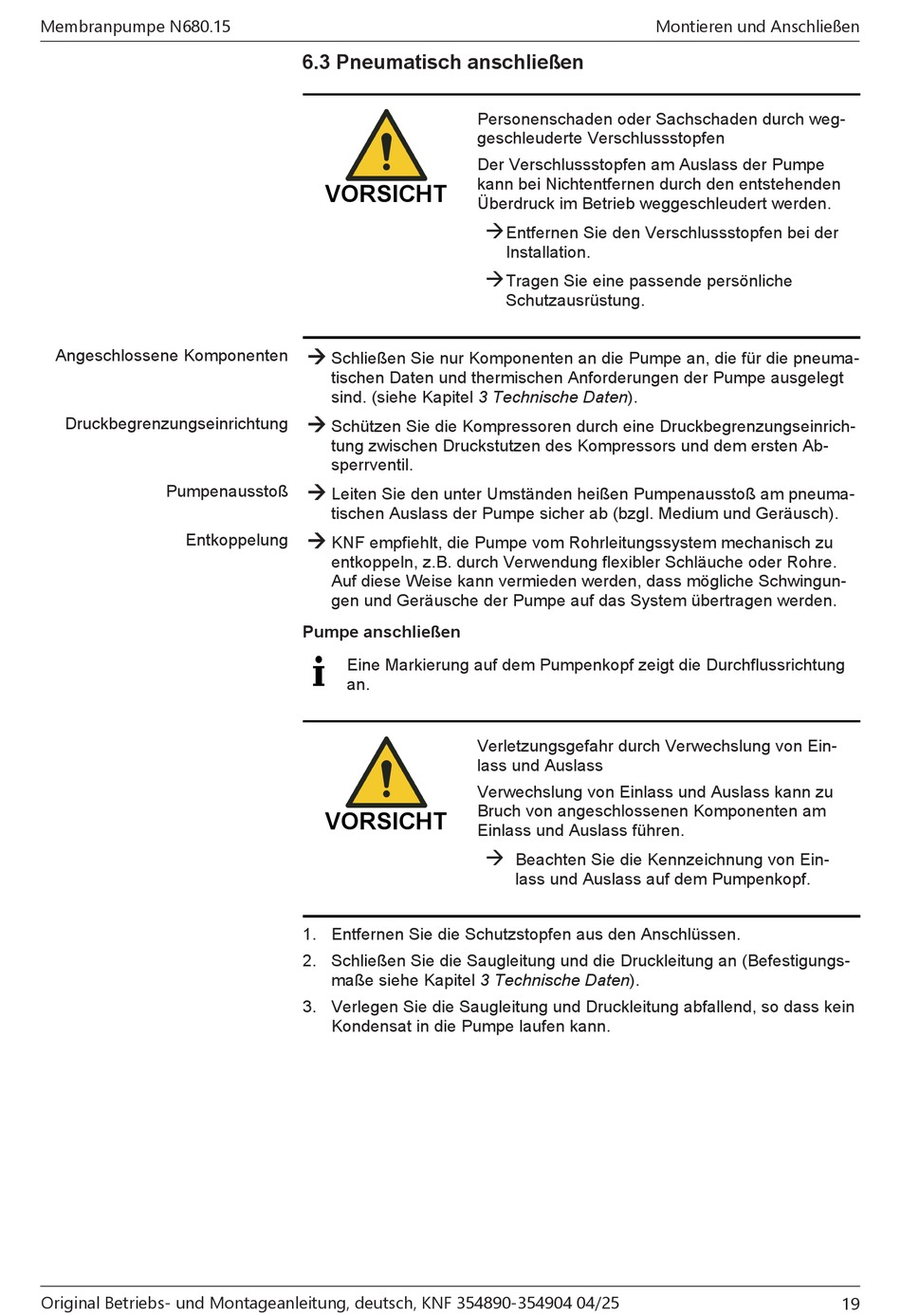

6.3 Pneumatisch anschließen
VORSICHT
à
Schließen Sie nur Komponenten an die Pumpe an, die für die pneuma-
tischen Daten und thermischen Anforderungen der Pumpe ausgelegt
sind. (siehe Kapitel 3 Technische Daten).
à
Schützen Sie die Kompressoren durch eine Druckbegrenzungseinrich-
tung zwischen Druckstutzen des Kompressors und dem ersten Ab-
sperrventil.
à
Leiten Sie den unter Umständen heißen Pumpenausstoß am pneuma-
tischen Auslass der Pumpe sicher ab (bzgl. Medium und Geräusch).
à
KNF empfiehlt, die Pumpe vom Rohrleitungssystem mechanisch zu
entkoppeln, z.B. durch Verwendung flexibler Schläuche oder Rohre.
Auf diese Weise kann vermieden werden, dass mögliche Schwingun-
gen und Geräusche der Pumpe auf das System übertragen werden.
Pumpe anschließen
Eine Markierung auf dem Pumpenkopf zeigt die Durchflussrichtung
an.
VORSICHT
1. Entfernen Sie die Schutzstopfen aus den Anschlüssen.
2. Schließen Sie die Saugleitung und die Druckleitung an (Befestigungs-
maße siehe Kapitel 3 Technische Daten).
3. Verlegen Sie die Saugleitung und Druckleitung abfallend, so dass kein
Kondensat in die Pumpe laufen kann.
Personenschaden oder Sachschaden durch weg-
geschleuderte Verschlussstopfen
Der Verschlussstopfen am Auslass der Pumpe
kann bei Nichtentfernen durch den entstehenden
Überdruck im Betrieb weggeschleudert werden.
à
Entfernen Sie den Verschlussstopfen bei der
Installation.
à
Tragen Sie eine passende persönliche
Schutzausrüstung.
Verletzungsgefahr durch Verwechslung von Ein-
lass und Auslass
Verwechslung von Einlass und Auslass kann zu
Bruch von angeschlossenen Komponenten am
Einlass und Auslass führen.
à
Beachten Sie die Kennzeichnung von Ein-
lass und Auslass auf dem Pumpenkopf.
Montieren und Anschließen
19
