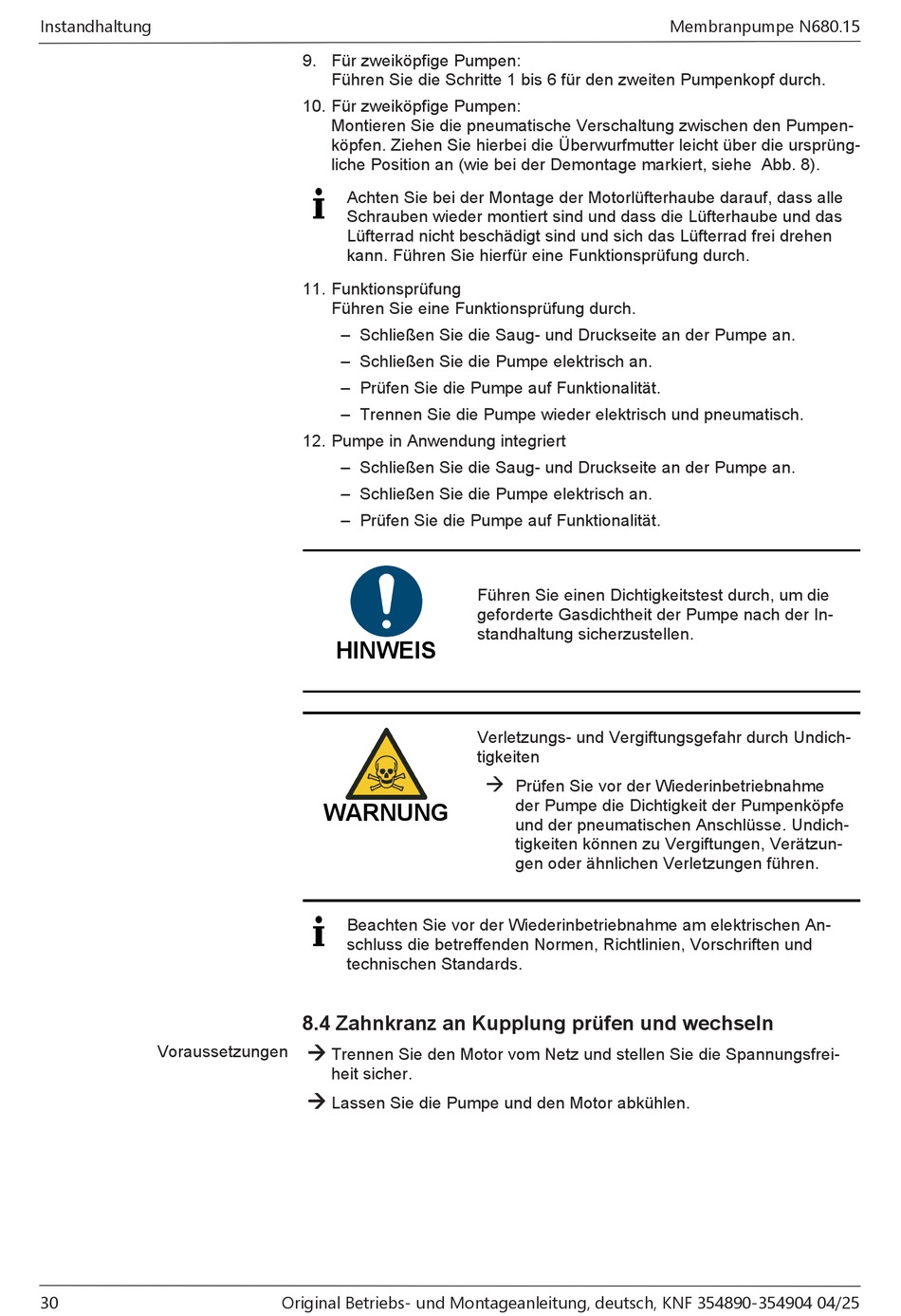

Zahnkranz An Kupplung Prüfen Und Wechseln - Knf Process Original - Betriebs- Und Montageanleitung

Instandhaltung
Voraussetzungen
30
9. Für zweiköpfige Pumpen:
Führen Sie die Schritte 1 bis 6 für den zweiten Pumpenkopf durch.
10. Für zweiköpfige Pumpen:
Montieren Sie die pneumatische Verschaltung zwischen den Pumpen-
köpfen. Ziehen Sie hierbei die Überwurfmutter leicht über die ursprüng-
liche Position an (wie bei der Demontage markiert, siehe Abb. 8).
Achten Sie bei der Montage der Motorlüfterhaube darauf, dass alle
Schrauben wieder montiert sind und dass die Lüfterhaube und das
Lüfterrad nicht beschädigt sind und sich das Lüfterrad frei drehen
kann. Führen Sie hierfür eine Funktionsprüfung durch.
11. Funktionsprüfung
Führen Sie eine Funktionsprüfung durch.
– Schließen Sie die Saug- und Druckseite an der Pumpe an.
– Schließen Sie die Pumpe elektrisch an.
– Prüfen Sie die Pumpe auf Funktionalität.
– Trennen Sie die Pumpe wieder elektrisch und pneumatisch.
12. Pumpe in Anwendung integriert
– Schließen Sie die Saug- und Druckseite an der Pumpe an.
– Schließen Sie die Pumpe elektrisch an.
– Prüfen Sie die Pumpe auf Funktionalität.
HINWEIS
WARNUNG
Beachten Sie vor der Wiederinbetriebnahme am elektrischen An-
schluss die betreffenden Normen, Richtlinien, Vorschriften und
technischen Standards.
8.4 Zahnkranz an Kupplung prüfen und wechseln
à
Trennen Sie den Motor vom Netz und stellen Sie die Spannungsfrei-
heit sicher.
à
Lassen Sie die Pumpe und den Motor abkühlen.
Original Betriebs- und Montageanleitung, deutsch, KNF 354890-354904 04/25
Führen Sie einen Dichtigkeitstest durch, um die
geforderte Gasdichtheit der Pumpe nach der In-
standhaltung sicherzustellen.
Verletzungs- und Vergiftungsgefahr durch Undich-
tigkeiten
à
Prüfen Sie vor der Wiederinbetriebnahme
der Pumpe die Dichtigkeit der Pumpenköpfe
und der pneumatischen Anschlüsse. Undich-
tigkeiten können zu Vergiftungen, Verätzun-
gen oder ähnlichen Verletzungen führen.
Membranpumpe N680.15
