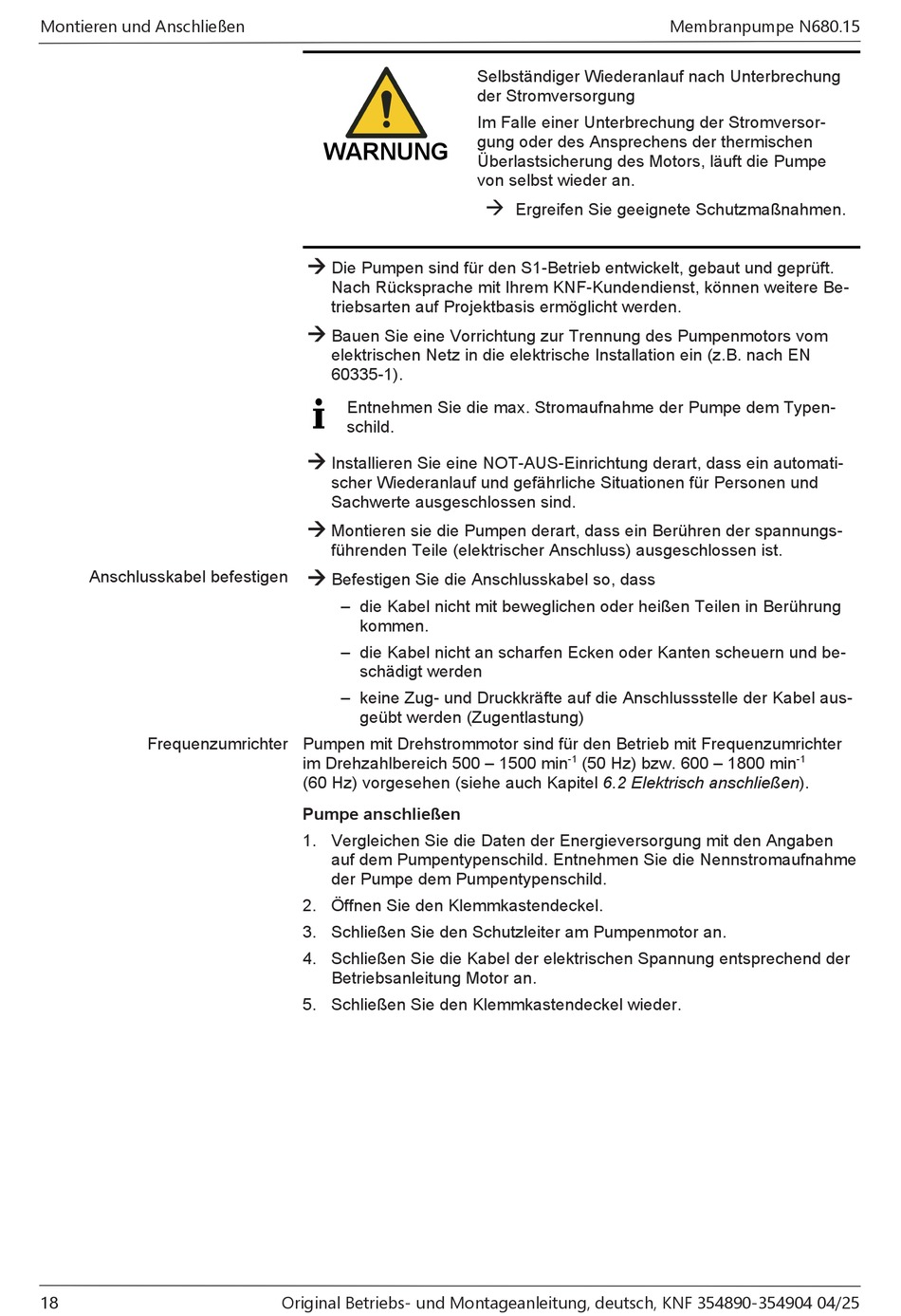

Montieren und Anschließen
Anschlusskabel befestigen
Frequenzumrichter Pumpen mit Drehstrommotor sind für den Betrieb mit Frequenzumrichter
18
WARNUNG
à
Die Pumpen sind für den S1-Betrieb entwickelt, gebaut und geprüft.
Nach Rücksprache mit Ihrem KNF-Kundendienst, können weitere Be-
triebsarten auf Projektbasis ermöglicht werden.
à
Bauen Sie eine Vorrichtung zur Trennung des Pumpenmotors vom
elektrischen Netz in die elektrische Installation ein (z.B. nach EN
60335-1).
Entnehmen Sie die max. Stromaufnahme der Pumpe dem Typen-
schild.
à
Installieren Sie eine NOT-AUS-Einrichtung derart, dass ein automati-
scher Wiederanlauf und gefährliche Situationen für Personen und
Sachwerte ausgeschlossen sind.
à
Montieren sie die Pumpen derart, dass ein Berühren der spannungs-
führenden Teile (elektrischer Anschluss) ausgeschlossen ist.
à
Befestigen Sie die Anschlusskabel so, dass
– die Kabel nicht mit beweglichen oder heißen Teilen in Berührung
kommen.
– die Kabel nicht an scharfen Ecken oder Kanten scheuern und be-
schädigt werden
– keine Zug- und Druckkräfte auf die Anschlussstelle der Kabel aus-
geübt werden (Zugentlastung)
im Drehzahlbereich 500 – 1500 min
(60 Hz) vorgesehen (siehe auch Kapitel 6.2 Elektrisch anschließen).
Pumpe anschließen
1. Vergleichen Sie die Daten der Energieversorgung mit den Angaben
auf dem Pumpentypenschild. Entnehmen Sie die Nennstromaufnahme
der Pumpe dem Pumpentypenschild.
2. Öffnen Sie den Klemmkastendeckel.
3. Schließen Sie den Schutzleiter am Pumpenmotor an.
4. Schließen Sie die Kabel der elektrischen Spannung entsprechend der
Betriebsanleitung Motor an.
5. Schließen Sie den Klemmkastendeckel wieder.
Original Betriebs- und Montageanleitung, deutsch, KNF 354890-354904 04/25
Selbständiger Wiederanlauf nach Unterbrechung
der Stromversorgung
Im Falle einer Unterbrechung der Stromversor-
gung oder des Ansprechens der thermischen
Überlastsicherung des Motors, läuft die Pumpe
von selbst wieder an.
à
Ergreifen Sie geeignete Schutzmaßnahmen.
-1
(50 Hz) bzw. 600 – 1800 min
Membranpumpe N680.15
-1
