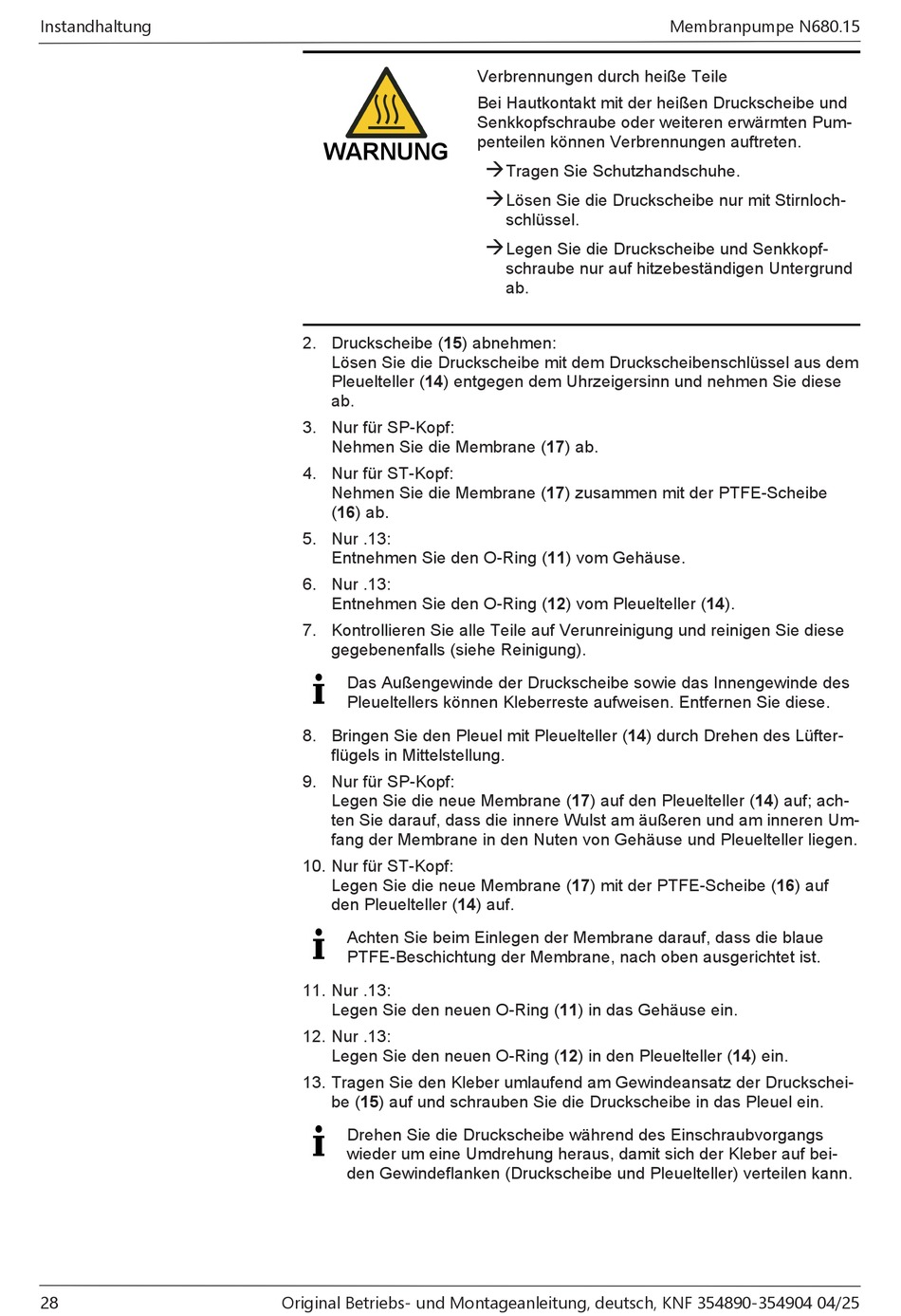

Instandhaltung
28
WARNUNG
2. Druckscheibe (15) abnehmen:
Lösen Sie die Druckscheibe mit dem Druckscheibenschlüssel aus dem
Pleuelteller (14) entgegen dem Uhrzeigersinn und nehmen Sie diese
ab.
3. Nur für SP-Kopf:
Nehmen Sie die Membrane (17) ab.
4. Nur für ST-Kopf:
Nehmen Sie die Membrane (17) zusammen mit der PTFE-Scheibe
(16) ab.
5. Nur .13:
Entnehmen Sie den O-Ring (11) vom Gehäuse.
6. Nur .13:
Entnehmen Sie den O-Ring (12) vom Pleuelteller (14).
7. Kontrollieren Sie alle Teile auf Verunreinigung und reinigen Sie diese
gegebenenfalls (siehe Reinigung).
Das Außengewinde der Druckscheibe sowie das Innengewinde des
Pleueltellers können Kleberreste aufweisen. Entfernen Sie diese.
8. Bringen Sie den Pleuel mit Pleuelteller (14) durch Drehen des Lüfter-
flügels in Mittelstellung.
9. Nur für SP-Kopf:
Legen Sie die neue Membrane (17) auf den Pleuelteller (14) auf; ach-
ten Sie darauf, dass die innere Wulst am äußeren und am inneren Um-
fang der Membrane in den Nuten von Gehäuse und Pleuelteller liegen.
10. Nur für ST-Kopf:
Legen Sie die neue Membrane (17) mit der PTFE-Scheibe (16) auf
den Pleuelteller (14) auf.
Achten Sie beim Einlegen der Membrane darauf, dass die blaue
PTFE-Beschichtung der Membrane, nach oben ausgerichtet ist.
11. Nur .13:
Legen Sie den neuen O-Ring (11) in das Gehäuse ein.
12. Nur .13:
Legen Sie den neuen O-Ring (12) in den Pleuelteller (14) ein.
13. Tragen Sie den Kleber umlaufend am Gewindeansatz der Druckschei-
be (15) auf und schrauben Sie die Druckscheibe in das Pleuel ein.
Drehen Sie die Druckscheibe während des Einschraubvorgangs
wieder um eine Umdrehung heraus, damit sich der Kleber auf bei-
den Gewindeflanken (Druckscheibe und Pleuelteller) verteilen kann.
Original Betriebs- und Montageanleitung, deutsch, KNF 354890-354904 04/25
Verbrennungen durch heiße Teile
Bei Hautkontakt mit der heißen Druckscheibe und
Senkkopfschraube oder weiteren erwärmten Pum-
penteilen können Verbrennungen auftreten.
à
Tragen Sie Schutzhandschuhe.
à
Lösen Sie die Druckscheibe nur mit Stirnloch-
schlüssel.
à
Legen Sie die Druckscheibe und Senkkopf-
schraube nur auf hitzebeständigen Untergrund
ab.
Membranpumpe N680.15
