Inhaltszusammenfassung für KNF SIMDOS 10

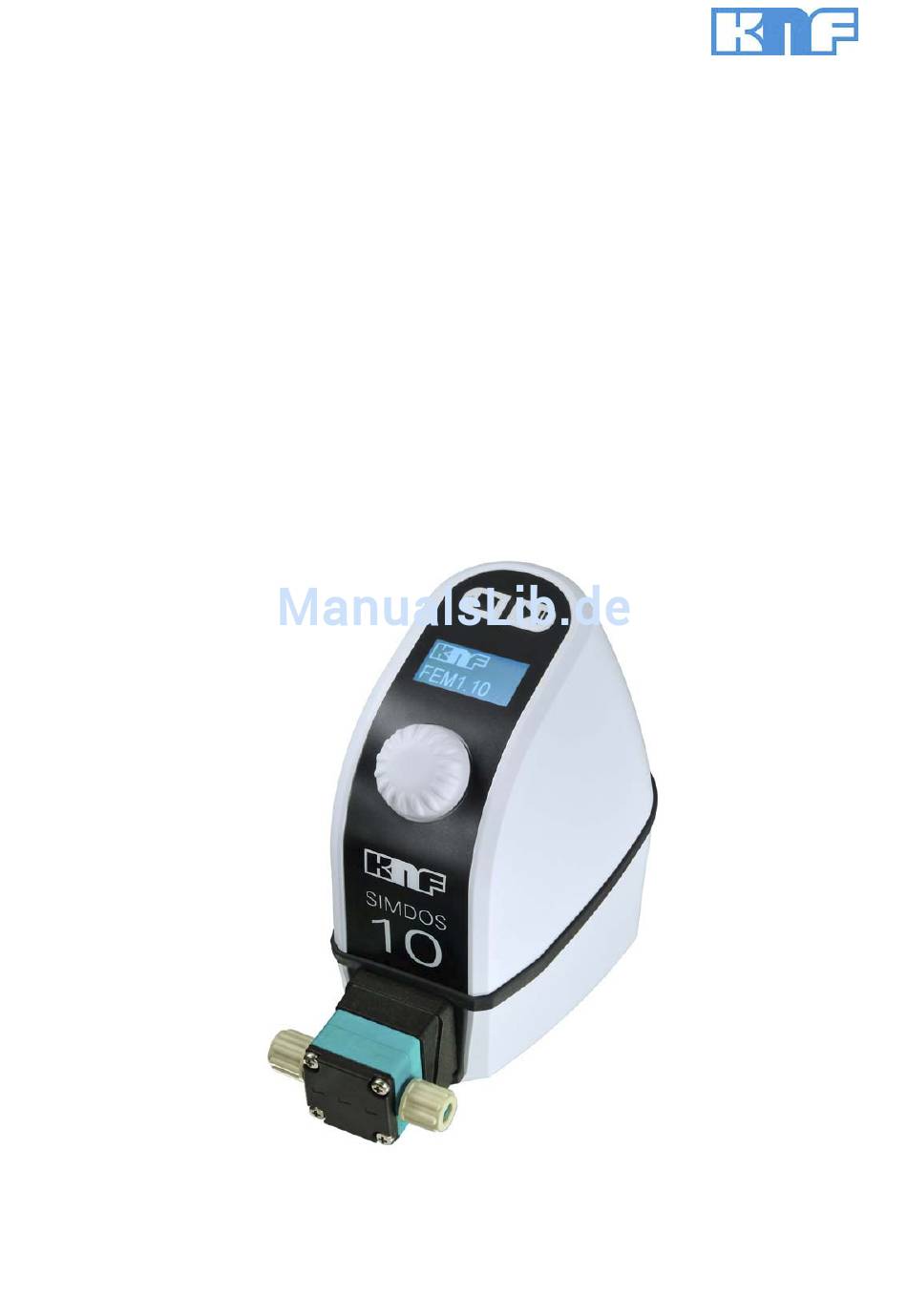

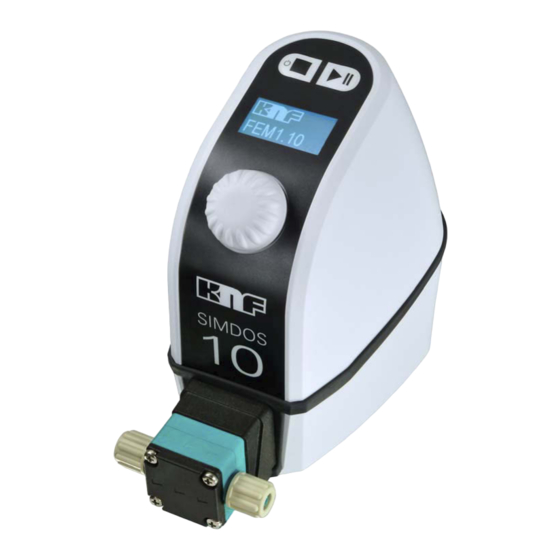

- Seite 1 FEM1.10_ _.18_ _2 BETRIEBSANLEITUNG ® SIMDOS MEMBRAN- DOSIERPUMPE...
-
Seite 2: Wassermatte
KNF Flodos AG Wassermatte 2 6210 Sursee, Schweiz Tel +41 (0)41 925 00 25 Fax +41 (0)41 925 00 35 www.knf.com... -
Seite 3: Inhaltsverzeichnis
Reklamation einleiten ............30 Rücksendung einleiten ............30 Montage und Erstinbetriebnahme ........31 Sicherheit ................31 Montage ................32 Systemaufbau ..............36 Inbetriebnahme ..............38 KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... - Seite 4 13.4 Druckhalteventil ..............73 13.5 Pulsationsdämpfer .............. 74 13.6 Filter ..................74 13.7 Fussschalter ................ 74 13.8 Befestigungsmaterial ............74 Dekontaminationserklärung ..........75 KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung...
-
Seite 5: Allgemeines
In diesem Fall gilt die vereinbarte Spezifi- kation mit. Diese ist in den mitgeltenden Dokumenten aufgelistet. Darstellungen in der Anleitung Darstellungen in dieser Betriebsanleitung können, müssen aber nicht massstabsgetreu abgebildet sein. Geringfügige Abweichungen von den Darstellungen zum tatsächli- chen Sachverhalt sind möglich. KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 6: Warnhinweise
VORSICHT Weist auf eine gefährliche Situation hin, die zu mittleren und leichten Verletzungen führen kann, wenn sie nicht vermieden wird. HINWEIS Weist auf eine Situation hin, die zu Sachschaden führen kann, wenn sie nicht vermieden wird. KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 7: Symbole
Art der Gefahr hin: Allgemeines Gefahrensymbol Die Art der Gefahr wird im so gekennzeichneten Warnhinweis näher bezeichnet. Gefahr vor elektrischer Spannung. Gefahr vor Verätzungen oder Verbrennungen Gefahr vor automatischem Anlauf Dieses Symbol ordnet eine Netztrennung an. KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 8: Haftungsausschluss
Für Schäden und Störungen aufgrund von Verwendung unzulässi- ger Ersatz- und Zubehörteile übernimmt der Hersteller keine Haf- tung. 1.5 Herstelleradresse KNF FLODOS AG Wassermatte 2 6210 Sursee, Schweiz Tel +41 (0)41 925 00 25 Fax +41 (0)41 925 00 35 www.knf.com... -
Seite 9: Sicherheit
Fördern von Medien zu verwendet werden, deren Verträglichkeit mit dem Pumpenkopf, Ventilen, Membrane und Dichtungen nicht nachgewiesen sind. zum Fördern von Medien mit Feststoffen, mit einer Parti- kelgrösse grösser als 70 µm, verwendet werden. KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 10: Verantwortung Des Betreibers
Nicht zugelassenes Personal Personen, deren Reaktionsfähigkeit durch Einnahme von Medika- menten, Alkohol, Drogen oder durch andere Ursachen und Rah- menbedingungen vermindert ist, sind nicht für die Tätigkeiten an dem Gerät zugelassen. KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 11: Produktspezifische Gefahren
Gefahrenstoffe Pumpe in geeignetes Auffanggefäss stellen Auslassöffnung nie verschliessen Tritt Medium aus der Abflussöffnung der Pumpe aus, Pumpe nicht weiter verwenden und Kontakt mit KNF- Vertretung aufnehmen WARNUNG Gefahr von schweren Verletzungen oder Sachschaden durch auslaufende Medien bei Überdruck auf der Saugseite Unzulässiger Überdruck auf der Saugseite führt zu unkontrollier-... -
Seite 12: Persönliche Schutzausrüstung
Abflussöffnung regelmässig auf Leckage prüfen Abflussöffnung (siehe Fig. 1) nie verschliessen Tritt Medium aus der Abflussöffnung der Pumpe aus, Pumpe nicht weiter verwenden und Kontakt mit KNF- Vertretung aufnehmen Die Sicherheitsmembrane verhindert, im Falle eines Bruches der Fördermembrane, das Eindringen des Fördermediums in die... -
Seite 13: Umweltschutzaspekte
Bei, ätzenden, giftigen, ionisierenden, brennbaren oder biologi- schen Fördermedien kann eine Gefährdung durch Austritt des Mediums entstehen. Der Gefahrenbereich der Pumpe ist durch Sicherheitsarbeitsplätze im Sinne von DIN EN 12469 und DIN 12980 und Auffangbecken zu begrenzen. 2.10 Konformitätserklärung KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 14: Technische Daten
Baugruppe Material kontakt Pumpenkopf PVDF Ventilplatte / Dichtungen FFKM Membrane PTFE beschichtet EPDM-Membrane beigelegter Filter PVDF* Gehäuse PP, TPE, PC Nein Tab. 2: Materialien TT nach DIN ISO 1629 und 1043.1 *Material von Gehäuse und Gewebe KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 15: Produktschlüssel
(Bezeichnung für Dosierpumpen) 1.10 Pumpentyp KT / TT / FT / ST Kopfmaterial Laborgerät mit Gehäuse S2 / RC2 / RCP2 ohne externe Ansteuerung mit externer Ansteuerung (Remote Control) RCP2 mit RS 232 Schnittstelle Tab. 5: Produktschlüssel KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 16: Abmessungen
1.98 lbs Tab. 6: Abmessungen Typenschild Das Typenschild befindet sich auf der Unterseite des Gerätes. Es enthält folgende Informationen: Herstelleradresse CE-Kennzeichen Baujahr Seriennummer Elektr. Anschlussdaten Nenndruck Projektabhängige Abweichungen möglich KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 17: Anforderungen An Den Einbauort
IP 40 Sicherung des Netzteils Elektronischer Überlastschutz 3.7.2 Pumpe Parameter Wert Spannung DC Pumpe [V] Max. Stromaufnahme DC RMS 24 V [A] Max. Spitzenstrom kurzzeitig [A] 1,0 Sicherung der Pumpe Elektronischer Überlastschutz Schutzart Pumpe IP 65 KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 18: Externe Ansteuerung (Nur Rc-Version)
3.9 Externe Ansteuerung (Nur RCPlus-Version) Parameter Wert RS 232 Schnittstelle TX – RS232 RX – RS232 Masse Einstellungen (Werk) Baud Rate 9600 Kbit/s Data Bits 8 Parity Stop Bit 1 Mode Halb Duplex Tab. 8: RS-232 Schnittstelle KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 19: Förderleistungen
FEM 1.10 FT, ST Schlauchverschraubung ID 4mm / AD 6mm UFEM 1.10 KT, TT Schlauchverschraubung ID 1/8“ AD 1/4“ UFEM 1.10 FT, ST Innengewinde NPT 1/8 und Schlauchverschraubung ID 1/8“ AD 1/4“ Tab. 11: Hydraulische Anschlüsse KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 20: Fördermedium
Mit Fluid Typ Einstellung „Visk500cSt“ ist die Förderung von Medien mit 500cSt mit eingeschränkter Förderleistung möglich. (siehe Abschnitt 7.11). Gilt für Wasser und wenig reaktive Medien. Bei aggressiven Medien ist die Beständigkeit bei erhöhter Medientemperatur zu prüfen. KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 21: Genauigkeit / Reproduzierbarkeit
Medium prüfen. Beständigkeit überprüfen, siehe Beständigkeitsliste und Abschnitt 4.3 Beständigkeit mit KNF abklären (siehe letzte Seite) 3.14 Genauigkeit / Reproduzierbarkeit Die Genauigkeit der Dosierpumpe wird zweckmässigerweise unter Angabe des maximalen absoluten Fehlers A und des maximalen relativen Fehlers B definiert: ... -
Seite 22: Aufbau Und Funktion
Im Abwärtshub saugt sie das zu fördernde Medium über das Einlassventil (2) an. Im Aufwärtshub drückt die Membrane das Medium über das Auslassventil (1) aus dem Pumpenkopf heraus. Der Förderraum (3) ist vom Pumpenantrieb (7) durch die Membra- ne hermetisch getrennt. KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 23: Ventile
Ausfall des Ventilsystems führen Beständigkeit der fluidberührenden Teile prüfen (siehe Beständigkeitsliste oder wenden Sie sich an Ihre lokale KNF-Vertretung oder an lab@knf-flodos.ch) Fluorhaltige Fördermedien vermeiden Pumpe regelmässig auf korrekte Funktion und Leckage prüfen, insbesondere bei aggressiven und ätzenden Me- dien DuPont™Kalrez®... - Seite 24 Beständigkeit der einzelnen Werkstoffe ist in der mitgelie- ferten Beständigkeitsliste zu finden. ® Fig. 6: Kalrez , Standardventil Bei Unsicherheiten wenden Sie sich an Ihre lokale KNF- Vertretung HINWEIS Der Ventilwerkstoff ist an der Geometrie der Ventilscheibe zu erkennen. ®...
-
Seite 25: Fördermembrane
Pumpe. Fördervorgang anhalten Taste START Starten und unterbrechen des Pumpvorgangs Display Anzeige der Betriebs- parameter Drehknopf Einstellen der Förderleis- tung (drehen) Navigieren im Programm (drehen) Bestätigen (drücken) Fig. 9: Bedienelemente KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... - Seite 26 Anzahl Volumen (3) dosiert. Im Betrieb wird die aktuelle Zykluszahl (3) hochgezählt bis die programmierte Zykluszahl (4) erreicht wird. Währende dem Dosiervorgang wird die Rest-Förderzeit für die aktuelle Dosis angezeigt. Während der Pause zählt die Pumpe die Rest-Pausenzeit zurück. KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung...
- Seite 27 Medien bis 100 cSt H = Visk500 cSt: Medien bis 500 cSt Kal. 100% Pumpe kalibrieren Zyk. Zyklus-Dosiermodus (mehrere Volumen) einstellen Anzahl: Wiederholungen (Aus, 2…999, Inf) Pause: Pausenzeit (1s…99min 59s) System In das System Menü wechseln KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung...
-
Seite 28: Autostart
Pumpe auf Werkseinstellungen zurücksetzen Wartung Wartungsposition für Membranwechsel Zurück In das Hauptmenü wechseln HINWEIS *Die RC Funktionen stehen nur bei Pumpen der Ausführung RC zur Verfügung (siehe Abschnitt 3.4). Details der externen Ansteu- erung sind in Kapitel 9 nachzulesen. KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 29: Betriebsarten
Die Pumpe fördert ein vorgegebenes Volumen in der vorgegebe- Volumen dosieren nen Zeit. Fig. 13: Volumen dosieren mit Zeitabschaltung Die Pumpe dosiert n-Wiederholungen eines definierten Dosierzyk- Zyklus-Dosiermodus lus mit Pausenzeit. mehrere Volumen dosieren Fig. 14: Zyklus-Dosiermodus KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 30: Transport
5.3 Rücksendung einleiten Voraussetzungen Gerät beschädigt oder unvollständig Vorgehen Vor Rücksendung mit KNF Kontakt aufnehmen Pumpe spülen und dekontaminieren Dekontaminationserklärung ausfüllen Pumpe in Originalverpackung an die eine Servicestelle oder eines unserer Produktzentren senden Die Pumpe kann in Originalverpackung mit Packet Service... -
Seite 31: Montage Und Erstinbetriebnahme
Für alle in diesem Kapitel beschriebenen Tätigkeiten gelten die folgenden Anforderungen: Voraussetzungen Gerät ist in einwandfreiem Zustand Das System wird mit Wasser in Betrieb gesetzt Personal Montage durch Fachpersonal erforderlich Persönliche Schutzausrüstung Nicht nötig KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 32: Montage
Pumpe bei Wartungsarbeiten vom Netz trennen Bei Fixinstallation, Wartungsschalter vorsehen Beim elektrischen Anschluss die betreffenden Normen, Richtlinien, Vorschriften und technischen Standards beachten. Passender Adapter in Netzteil einsetzen Netzteil an Pumpe anschliessen Fig. 15: Elektrischer Anschluss KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... - Seite 33 Pumpe befüllen, sodass die Luft aus dem Filter entweichen kann. Sind keine Luftblasen im System, kann die Pumpe in Betrieb genommen werden. Fig. 16: Pumpe in vertikaler HINWEIS Richtung befüllen Luft im Pumpenkopf verursacht ungenaue Dosierungen. Pumpe leeren Pumpe neu befüllen KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung...
-
Seite 34: Hydraulik Anschliessen
Überwurfmutter (2) und Klemmring (3) auf Schlauch (1) auf- schieben. Schläuche bis an Anschlag über die Stutzen schieben. Überwurfmutter (2) handfest anziehen. Schläuche und Übergänge (Schlauchstutzen/Schlauch) auf korrekte und feste Verbindung prüfen. Dichtigkeit der Installation prüfen. KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... - Seite 35 Schlauchende ca. 1mm übersteht. Schläuche bis an Anschlag über die Stutzen schieben. Überwurfmutter (4) handfest anziehen. Schläuche und Übergänge (Schlauchstutzen/Schlauch) auf korrekte und feste Verbindung prüfen. Dichtigkeit der Installation prüfen. Fig. 19: Position vom Schneidring und Dichtring auf Schlauch KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung...
-
Seite 36: Systemaufbau
Saughöhe kleiner Δh=1 mWs wählen Saugschlauch möglichst kurz halten Saugleitungsquerschnitt gross wählen Pumpe entlüften Für konstante Ergebnisse, Flüssigkeitspegel konstant hal- ten (Behälter mit grosser Grundfläche verwenden) KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 37: Saugbehälter Oberhalb Der Pumpe
Einstellung Fluid Typ „Ausgasend“ oder „Visk500cSt“ verwen- den, um Kavitation zu vermeiden (siehe Abschnitt 7.11) 6.3.5 Schutz vor Überdruck Um das Systems gegen Überdruck abzusichern, ist unmittelbar nach der Pumpe ein Sicherheitsventil einzusetzen (siehe Fig. 23). Fig. 23: Überdruckabsicherung KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 38: Inbetriebnahme
Nicht gegen Absperrorgane oder geschlossene Systeme fördern, oder Druckreduzier-/Sicherheitsventil einbauen und auf 6 bar einstellen (im Lieferprogramm von KNF) VORSICHT Gefahr vor unerwarteter chemischer Reaktionen mit Wasser Rückstände von Wasser in der Pumpe, die von der Prüfung im Werk stammen, können mit dem Fördermedium reagieren. -
Seite 39: Bedienung
Gefahr vor Kavitation oder Partikel im Fluidkreis Fehler in der Dosiergenauigkeit Vorfilter verwenden, bei Medien mit Feststoffpartikel Ventilscheibe/Pumpenkopf reinigen (siehe Abschnitt 8.4) Pumpe und System gut entlüften Flüssigkeitstyp einstellen, bei hochviskosen und ausga- senden Medien (siehe Abschnitt 7.11) KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 40: Pumpe Ein- / Ausschalten
Benutzereingaben in den Standby-Zustand (Display dunkel) Die Pumpe ist immer noch sofort betriebsbereit Taste „STOPP“ und jede andere Eingabe weckt die Pum- pe aus dem Standby-Zustand. Externe Ansteuerung weckt die Pumpe aus dem Standby sobald ein Steuersignal anliegt. KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 41: Einstellungen Vornehmen
Fig. 29: Einstellwert mit Druck auf Drehknopf bestätigen Beenden der Einstellung: Variante 1 Drehknopf drücken bis keine Werte mehr selektiert sind (Inver- tiert dargestellte Werte). Drehknopf drehen bis Hauptanzeige am oberen Ende des Bedienmenüs sichtbar ist. Taste „STOPP“ drücken: KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 42: Betriebsart Einstellen
[ml] zum Dosieren eines Volumens Drehknopf drücken, um Eingabe zu bestätigen Eingabe Einheit Einstellbereich Förderrate Milliliter pro Minute [ml/min] 1 – 100 Dosiervolumen Milliliter [ml] 1 – 1000.0 Fig. 31: Fördereinheit Tab. 16: Einstellbereiche der Betriebsmodi KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 43: Pumpe Befüllen
Die Pumpe unterbricht den Fördervorgang. Im Display wird das Pausenzeichen angezeigt. HINWEIS Im Betriebszustand „Pause“: wird bei erneutem Start ein unterbrochener Fördervor- gang fortgesetzt. Fig. 34: Pumpen unterbrechen reagiert die Pumpe auf externe Steuersignale. KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 44: Pumpvorgang Stoppen
Ein Stopp über die Taste „STOPP“ der Pumpe gilt als Master Stopp. HINWEIS Eine Förderung nach einem Master Stopp ist nur möglich, wenn: Der Master Stopp manuell mit der Taste „START“ quittiert wird. Oder wenn ein „Reset“ – Befehl des Digital-Eingang 2 an- liegt. KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 45: Fluid Fördern
Wird der zulässige Einstellbereich des Zeitzählers be- grenzt, damit die zulässige Förderrate der Pumpe nicht unter- oder überschritten wird. kann der Zeitzähler nicht deaktiviert werden. Die Einstel- lung [- - min - - sec] ist nicht möglich. KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 46: Fluid Typ Einstellen
Die Einstellung „Visk500 cSt“ ist für Medien mit Viskosität bis ca. 500 cSt. Diese Einstellung ändert die Eigenschaften der Pumpe wie folgt: Ansauggeschwindigkeit der Pumpe wird stark redu- ziert Fig. 42: Fluid Typ Visk500 cSt Die maximale Förderrate ist auf 20 ml/min begrenzt KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 47: Pumpe Kalibrieren
Die Kalibrier-Funktion übernimmt die Einstellung der Fördervor- gabe als Sollwert. Damit kann die Pumpe immer auf den aktuel- len Arbeitspunkt kalibriert werden. HINWEIS Wenn die Soll-Förderleistung auch nach mehreren Kalibrierver- suchen nicht erreicht wird, siehe Störungen beheben (siehe Kapitel 12). KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 48: Zyklus-Dosiermodus
Taste „START“ drücken: Dadurch wird die Eingabe been- det und die Anzeige wechselt zurück in die Hauptanzeige Pumpe startet bei dieser Eingabe 10 Sekunden keine Einstellung vornehmen Pumpe beendet die Eingabe und wechselt in die Hauptanzeige KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 49: Spracheinstellung Wählen
Bei eingeschalteter Option „Autostart“ wird dies im Display der Hauptanzeige mit dem Symbol „AS“ (siehe Fig. 52) angezeigt. Fig. 52: Autostart Anzeige in Display 7.18 Kontrast einstellen Kontrasteinstellung des Displays. Den Kontrast bei schlecht lesba- rem Display anpassen. Fig. 53: Kontrast KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 50: Pumpe Zurücksetzen (Reset)
Digital Eingang 1 Digital Eingang 2 Digital Ausgang Alarm Autostart Kontrast Tab. 20: Reset Werkseinstellung 7.20 Pumpe im Notfall stillsetzen Um die Pumpe im Notfall stillzusetzen, den Netzstecker ziehen. Oder die Pumpe mit der „Stopp“ Taste stillsetzen KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 51: Reinigung Und Wartung
Nachfolgende Ratschläge beachten Für alle in diesem Kapitel beschriebenen Tätigkeiten gelten die folgenden Anforderungen: Voraussetzungen keine Personal Fachpersonal Persönliche Schutzausrüstung Die Schutzausrüstung ist abhängig vom Fördermedium. Sicherheitsdatenblätter der Fördermedien beachten. KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 52: Pumpe Reinigen
8.2.4 Dosiermedium Biologische Lösung Pumpe im Kreislauf während 10 Minuten mit 10% Wasser- stoffperoxid spülen. Anschliessend mit destilliertem Wasser für 10 Minuten spülen HINWEIS Das unter Abschnitt 8.2.4 erläuterte Verfahren ist keine Sterilisa- tion KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 53: Wartungsplan
Wöchentlich Ansaugfilter Fachpersonal Ansaugfilter auf Verschmutzungen (Zubehör) prüfen. Bei Verschmutzung reinigen oder austauschen 1000 Betriebs- Fördermembrane, Fachpersonal Fördermembrane, Ventile und Dich- stunden Ventile und tung austauschen Dichtung bei Bedarf Pumpenkopf Pumpenkopf wechseln Fachpersonal Tab. 21: Instandhaltungsplan KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 54: Ventilplatten Und Fördermembrane Reinigen / Wechseln
Kreuzschlitzschraubendreher Nr. 1 Ersatzteil-Kit (siehe Abschnitt 13.1) Drehmomentschraubendreher, der eine Einstellung von 0.55Nm zulässt. Tab. 22: Werkzeug / Material Hinweise zum Vorgehen Ventilscheiben, Ventilsitze und Dichtungen immer zusammen ersetzen, um die Förderleistung der Pumpe zu erhalten. KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... - Seite 55 Alle Teile mit Spülmittel waschen und mit Druckluft trocknen Fördermembrane mit weichem Lappen feucht abwischen Pumpenkopf gemäss Abschnitt 8.4.2 montieren Dichtheit der Pumpe überprüfen (siehe Abschnitt 8.5) Kopfschrauben Abschlussplatte Anschlussplatte Dichtscheibe Ventilsitz O-Ring Ventilscheibe Zwischenplatte Fig. 55: Kopf KT, TT Kopf FT, ST KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung...
-
Seite 56: Ventil Wechseln
Beim Ventilwechsel auf Sauberkeit achten, Verunreinigungen können die Funktion des Ventils beeinträchtigen. Kopfschrauben (1) lösen Kopf komplett (10) entfernen Abschlussplatte (2) und Kopfschrauben (1) entfernen Membrane (20) auf Beschädigungen prüfen und nötigenfalls ersetzen Anschlussplatte (3) und Zwischenplatte (8) auseinander klappen KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... - Seite 57 Ventilscheiben (7) montieren, Ventilschieben müssen flach am Ventil aufliegen Vorsicht! Werkstoff Kodierung beachten (unten) Ventilwerkstoff vor dem Einsetzen überprüfen, weitere Infos in Abschnitt 4.3 ® ® DuPont™Kalrez CHEMRAZ Ventilsitze (5) vormoniert, in Anschlussplatte (3) set- Anschlussplatte (2) und Zwischenplatte (1) zusammen fügen KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung...
- Seite 58 Die Dichtungen und O-Ringe dürfen nach dem zusammenfügen nicht mehr bewegt werden Den kompletten Kopf zusammenhalten Kopf komplett (10) montieren Kopfschrauben (1) mit 0.55 Nm anziehen. 0.55 Nm Dichtheit der Pumpe überprüfen (siehe Abschnitt 8.5) KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung...
-
Seite 59: Fördermembrane Wechseln
Pumpe frei von gefährlichen Stoffen Schläuche vom Pumpenkopf entfernt Pumpe ist am elektrischen Netz angeschlossen Personal durch KNF geschultes Fachpersonal Persönliche Schutzausrüstung Die Schutzausrüstung ist abhängig vom geförderten Medi- Sicherheitsdatenblätter der Fördermedien beachten. Beim Membranwechsel auf Sauberkeit achten, Verunreinigungen können die Funktion der Pumpe beeinträchtigen. -
Seite 60: Dichtigkeit Der Pumpe Überprüfen
Anschlüsse auf Dichtigkeit prüfen. Anzugsmoment der Kopfschrauben prüfen. Sauberkeit der Elastomerteile prüfen. Dichtigkeit erneut prüfen. Zeigen diese Massnahmen keine Wirkung, wenden Sie sich an Ihre lokale KNF-Vertretung und setzen Sie die Pumpe keines Falls weiter ein! KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 61: Rc-Version (Externe Ansteuerung)
Digital Eingang 1 Weiss Digital Eingang 2 Blau Ausgang Open Kollektor Schwarz Masse (Ground) Grau Fig. 58: Belegung KNF Flodos RC-Kabel PIN Litzenfarbe Bezeichnung Funktion max. Wert braun Analog 1% bis 100% bis 10 V DC Eingang Förderleistung... -
Seite 62: Analog Eingang Externe Ansteuerung
0 – 20 mA 0.2 mA 0.18 mA Tab. 25: Einschaltschwelle und Ausschaltschwelle Liegt der Eingang unter 2 mA, geht die Pumpe in den Alarmmodus, der Alarm automatisch zurückgesetzt, sobald der Eingang über 2 mA liegt wird. KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... - Seite 63 Taste „START“ der Master Stopp aufgehoben werden muss. Damit die Pumpe nach Stromunterbruch von extern gestartet werden kann, die Optionen Autostart (siehe Abschnitt 7.17) oder Reset auf Digital Eingang 2 (siehe Abschnitt 9.3) verwenden. KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung...
-
Seite 64: Digital-Eingang 1 Start / Stopp
Pumpe wechselt in Zustand „Pause“. Signal 1 anlegen. Pumpe startet den Fördervorgang wenn der Pegel un- ter 0.8V ist und stoppt wenn der Pegel über 2.0V ist (siehe Fig. 63). Fig. 63: Start / Stopp Pegel-Ansteuerung KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... - Seite 65 Fig. 65: Start ml/min mit Zeitzähler Pegel Ansteuerung HINWEIS Bei aktivierter Zeitabschaltung / Zeitzähler zum Abbrechen des Vorgangs und Neustarten der Pum- pe den Digital-Eingang 2 „Reset“ verwenden (siehe Ab- schnitt 9.3) Für eine genaue Dosierung ist der Impulse-Betrieb zu wählen KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung...
-
Seite 66: Digital-Eingang 2 Reset / Prime / Fussschalter
1 Sekunde < 0.8V Pegel Start / Stopp entsprechend Signal < 0.8V = Ein Pegel > 2.0V = Aus Impuls Start / Stopp bei Signalimpuls < 0.8V = Ein > 2.0V = Aus Tab. 27: Optionen Digital-Eingang 2 KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... - Seite 67 Digital-Eingang 2 „In_2“ auf Pegel einstellen. Fussschalter an Pumpe anschliessen. Taste „START“ drücken, Pumpe wechselt in Zustand „Pause“ Solange der Fussschalter gedrückt ist, fördert die Pumpe. HINWEIS Bei eingeschaltetem Zeitzähler führt die Pumpe einen kompletten Dosierzyklus aus. KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung...
-
Seite 68: Digital-Ausgang
Signal wenn Motor der Pumpe läuft Pegel Vol.Ende Signal wenn Volumen Dosierung beendet Pegel Mot.Pul. 10 Impulse pro Umdrehung des Pumpenmo- Impuls tors Vol.Pul. Ein Impuls pro 100 µl gefördertes Fluid Impuls Tab. 28: Optionen Digital-Ausgang KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 69: Rc Plus Version (Serielle Kommunikation)
Kabel für externe Ansteuerung (RC-Kabel) mit entsprechender Signalquelle verbinden. Schutzstopfen vom RC-Gerätestecker entfernen. RC-Kabel mit Pumpe verbinden. Die Kommandos und die Inbetriebnahme sind verfügbar auf: www.knf.com/downloads (suche: „communication protocol“) Master Pumpenseite 9poliger D-Sub Stecker Fig. 70: Belegung KNF Flodos RC-Kabel KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 70: Ausserbetriebnahme
Die Schutzausrüstung ist abhängig vom Fördermedium. Sicherheitsdatenblätter der Fördermedien beachten. Gesamte Installation sowie die Pumpe mit neutraler Flüssigkeit spülen Pumpe leer pumpen (siehe Abschnitt 8.2). Pumpvorgang durch Drücken auf STOPP-Taste beenden Steckernetzteil von Stromversorgung trennen Pumpe fachgerecht entsorgen KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 71: Störungen Beheben
Der Systemdruck ist grösser 7 bar System auf geschlos- Überdruck sene Ventile und ver- schlossene Filter prü- Kann die Störung nicht behoben werden, wenden Sie sich bitte an Ihre lokale KNF-Vertretung (Adresse siehe letzte Seite) KNF Flodos BA_SIMDOS10_DE_05_167720 Original-Betriebsanleitung... -
Seite 72: Förderprobleme Beheben
Vertretung senden Tab. 29: Pumpe fördert nicht Kann die Störung nicht behoben werden, wenden Sie sich bitte an Ihre lokale KNF-Vertretung (Adresse siehe letzte Seite) Rücksendung der Pumpe Pumpe spülen, um den Pumpenkopf von gefährlichen oder aggressiven Flüssigkeiten zu befreien (siehe Pumpe reinigen). -
Seite 73: Ersatzteile Und Zubehör
Einschraubverschraubung, NPT1/8“ – 1/8"-1/4“ UFEM 160116 13.4 Druckhalteventil Druckhalteventil - Kit Bestellnummer SIMDOS 10 Zubehör-Kit FDV 30 KT 166283 SIMDOS 10 Zubehör-Kit FDV 30 TT 166284 SIMDOS 10 Zubehör-Kit FDV 30 FT 166285 SIMDOS 10 Zubehör-Kit UFDV 30 KT 167598 SIMDOS 10 Zubehör-Kit UFDV 30 TT... -
Seite 74: Pulsationsdämpfer
Betriebsanleitung SIMDOS10 DE 13.5 Pulsationsdämpfer Pulsationsdämpfer Kit Bestellnummer SIMDOS 10 Zubehör-Kit FPD10 KT 167817 SIMDOS 10 Zubehör-Kit FPD 10 TT 167818 SIMDOS 10 Zubehör-Kit FPD 10 FT 167819 SIMDOS 10 Zubehör-Kit UFPD 10 KT 167821 SIMDOS 10 Zubehör-Kit UFPD 10 TT 167822 SIMDOS 10 Zubehör-Kit UFPD 10 FT... -
Seite 75: Dekontaminationserklärung
Betriebsanleitung SIMDOS10 DE Dekontaminationserklärung 14 Dekontaminationserklärung HINWEIS Voraussetzung für die Reparatur einer Pumpe durch KNF ist die Bescheinigung des Kunden über die geförderten Medien und über die Reinigung der Pumpe (Dekontaminationserklärung). Diese Seite kopieren, oder die Dekontaminationserklärung von der Web-Site http://www.knf.com/downloads... - Seite 76 www.knf.com...
