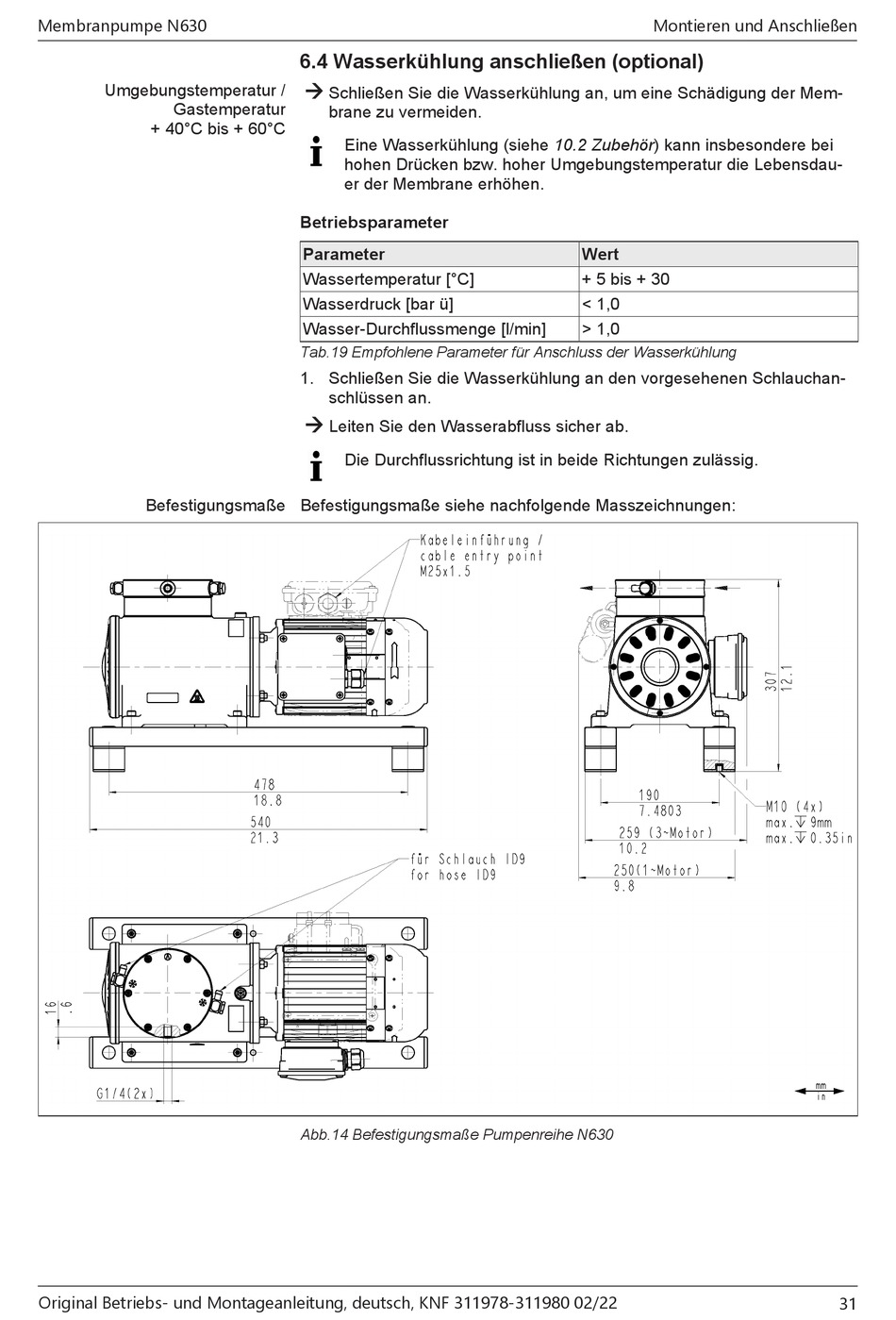

Wasserkühlung Anschließen (Optional) - KNF Process N630 Original - Betriebs- Und Montageanleitung

Membranpumpe N630
Umgebungstemperatur /
Gastemperatur
+ 40°C bis + 60°C
Befestigungsmaße Befestigungsmaße siehe nachfolgende Masszeichnungen:
Original Betriebs- und Montageanleitung, deutsch, KNF 311978-311980 02/22
6.4 Wasserkühlung anschließen (optional)
à
Schließen Sie die Wasserkühlung an, um eine Schädigung der Mem-
brane zu vermeiden.
Eine Wasserkühlung (siehe 10.2 Zubehör) kann insbesondere bei
hohen Drücken bzw. hoher Umgebungstemperatur die Lebensdau-
er der Membrane erhöhen.
Betriebsparameter
Parameter
Wassertemperatur [°C]
Wasserdruck [bar ü]
Wasser-Durchflussmenge [l/min]
Tab.19 Empfohlene Parameter für Anschluss der Wasserkühlung
1. Schließen Sie die Wasserkühlung an den vorgesehenen Schlauchan-
schlüssen an.
à
Leiten Sie den Wasserabfluss sicher ab.
Die Durchflussrichtung ist in beide Richtungen zulässig.
Abb.14 Befestigungsmaße Pumpenreihe N630
Montieren und Anschließen
Wert
+ 5 bis + 30
< 1,0
> 1,0
31
