Instandhaltung
1 Mutter
2 Rippenscheibe
3 Motor
4 Zahnkranz
5 Motorseitige Kupplungs-
hälfte
6 Pumpenseitige Kupp-
lungshälfte
7 Kompressorgehäuse
8 Stiftschrauben
9 Motorlüfterhaube
10 Befestigungsschraube
Motorlüfterhaube
32

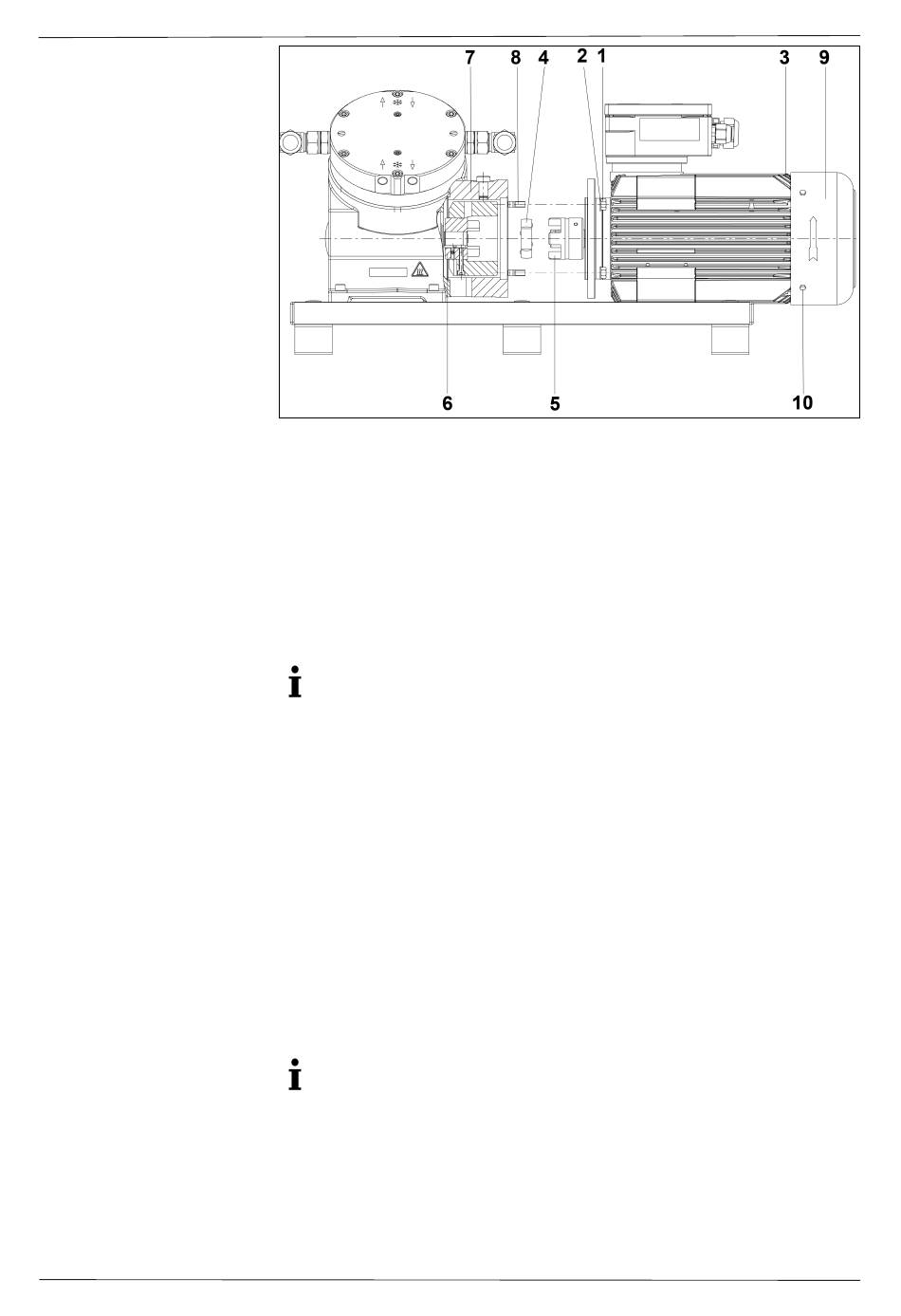

Abb.10 Zahnkranz wechseln (dargestellte Pumpe beispielhaft)
Motor demontieren
1. Bringen Sie die Hebevorrichtung (siehe Abbildung Motor anheben) am
Motor (3) an.
2. Lösen Sie die Muttern (1), welche den Motor (3) mit dem Kompressorge-
häuse (7) verbinden.
3. Entnehmen Sie die Rippenscheiben (2).
4. Entfernen Sie den Motor (3) vom Kompressorgehäuse (7).
Zahnkranz prüfen
Beachten Sie die Intervalle der regelmäßigen Prüfung des Kupplungs-
spiels (siehe Betriebsanleitung Kupplung).
1. Setzen Sie den Zahnkranz (4) auf die motorseitige Kupplungshälfte (5).
2. Setzen Sie den Prüfadapter Kupplung auf die motorseitige Kupplungshälf-
te (5).
3. Prüfen Sie mit der Fühlerlehre das Kupplungsspiel (siehe Betriebsanlei-
tung Kupplung).
4. Wechseln Sie den Zahnkranz (4), wenn das Kupplungsspiel zu groß ist
(siehe Betriebsanleitung Kupplung).
5. Legen Sie die Intervalle der regelmäßigen Prüfung des Kupplungsspiels
fest (siehe Betriebsanleitung Kupplung).
Zahnkranz wechseln
1. Entnehmen Sie den abgenutzten Zahnkranz (4) von der motorseitigen (5)
oder pumpenseitigen Kupplungshälfte (6).
2. Schieben Sie den neuen Zahnkranz (4) auf die pumpenseitige Kupplungs-
hälfte (6).
Der Zahnkranz ist symmetrisch und kann in beiden möglichen Positio-
nen aufgeschoben werden.
Motor montieren
1. Richten Sie die motorseitige (5) und pumpenseitige Kupplungshälfte (6)
zueinander aus.
