Pendelkolben-Kompressoren und Vakuumpumpen
NPK 04 DC Pressure
NPK 04 DCB Pressure
Betriebs- und
Montageanleitung
Diese Betriebs- und Monta-
geanleitung lesen und beach-
ten!
KNF Micro AG
Zelglimatte 1b
CH-6260 Reiden
Schweiz
Tel. 0041(0)62 787 88 88
Fax 0041(0)62 787 88 99
E-mail: info@knf-micro.ch
www.knf-micro.ch
KNF 121571-121573 06/14
Original-Betriebs- und Montageanleitung, deutsch
Inhalt
1. Zu diesem Dokument ............................................................... 2
2. Verwendung ............................................................................. 3
3. Sicherheit .................................................................................. 4
4. Technische Daten .................................................................... 6
5. Montieren und Anschließen ...................................................... 7
6. Betrieb ...................................................................................... 9
7. Störungen beheben ................................................................ 10
8. Zubehör .................................................................................. 11
9. Rücksendungen ..................................................................... 12
10. Unbedenklichkeits- und Dekontaminationserklärung ............. 13
NPK 04 DC Vacuum
NPK 04 DCB Vacuum
Für zukünftige Verwendung aufbewahren!
Seite
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KNF NPK 04 DC
Inhaltszusammenfassung für KNF NPK 04 DC
-
Seite 1: Inhaltsverzeichnis

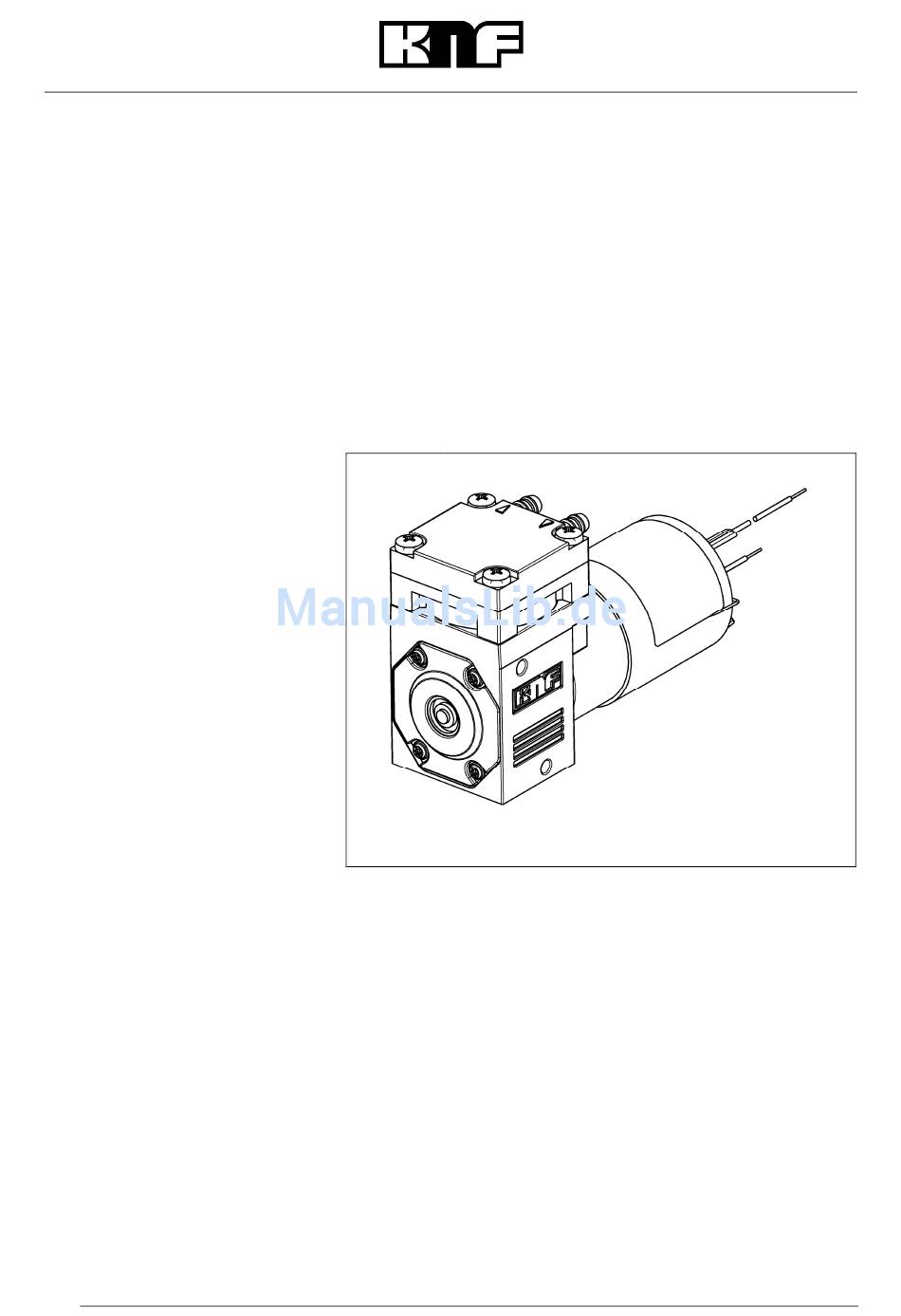

Pendelkolben-Kompressoren und Vakuumpumpen NPK 04 DC Pressure NPK 04 DC Vacuum NPK 04 DCB Pressure NPK 04 DCB Vacuum Betriebs- und Montageanleitung Diese Betriebs- und Monta- geanleitung lesen und beach- ten! Inhalt Seite 1. Zu diesem Dokument ............... 2 2. Verwendung ................3 KNF Micro AG 3. -
Seite 2: Zu Diesem Dokument
Tab. 1 Sonstige Hinweise und Symbole Hier steht eine auszuführende Tätigkeit (ein Schritt). 1. Hier steht der erste Schritt einer auszuführenden Tätigkeit. Weitere fortlaufend nummerierte Schritte folgen. Dieses Zeichen weist auf wichtige Informationen hin. Original-Betriebs- und Montageanleitung, deutsch, KNF 121571-121573 06/14... -
Seite 3: Verwendung
Medien fördern. WARNUNG Die Pumpen sind nicht geeignet zur Förderung von Stäuben. Die Pumpen sind nicht geeignet zur Förderung von Dämpfen und Flüssigkeiten. An der Saugseite der Pumpe darf kein Überdruck angelegt wer- den. Original-Betriebs- und Montageanleitung, deutsch, KNF 121571-121573 06/14... -
Seite 4: Sicherheit
Darüber hinaus muss beim Einbau ein Berührungsschutz gegen bewegte und heiße Teile, soweit vorhanden, vorgesehen werden. Die Pumpen entsprechen der Richtlinie 2011/65/EU (RoHS2). Die Pumpen entsprechen den Sicherheitsbestimmungen der Richtlinie 2004/108/EG über die elektromagnetische Verträglich- Original-Betriebs- und Montageanleitung, deutsch, KNF 121571-121573 06/14... - Seite 5 Die folgenden harmonisierten Normen werden erfüllt: NPK 04 DC NPK 04 DCB DIN EN 55014-1/2 DIN EN 55014-1 DIN EN 61000-6-2 Tab. 2 Kundendienst und Reparaturen an der Pumpe nur vom zuständigen KNF Kunden- Reparaturen dienst durchführen lassen. Original-Betriebs- und Montageanleitung, deutsch, KNF 121571-121573 06/14...
-
Seite 6: Technische Daten
Umgebungstemperatur Zulässige Medientemperatur + 5 °C bis + 40 °C Gasdichtheit Die Gasdichtheit der Pumpe ist vom verwendeten Medium abhängig.* * Sollten Sie dazu Fragen haben, kontaktieren Sie bitte Ihren KNF-Berater. Tab. 7 Original-Betriebs- und Montageanleitung, deutsch, KNF 121571-121573 06/14... -
Seite 7: Montieren Und Anschließen
Um eine Entstörung nach EN 55014-1:1993 + A1:1997 Störaus- sendung (Produktfamilien Norm) zu gewährleisten, ist der Pum- pentyp mit bürstenlosem Gleichstrommotor DC B mit einer Zusatz- beschaltung zu versehen. Die Zusatzbeschaltung muss so nahe wie möglich am Motor angebaut werden. Original-Betriebs- und Montageanleitung, deutsch, KNF 121571-121573 06/14... -
Seite 8: Pneumatisch Anschließen
2. Zubehörteil Geräuschdämpfer/Ansaugfilter (falls vorhanden) auf den entsprechenden Schlauchnippel stecken. 3. Saug- und Druckleitung anschließen (Schlauch ID 4 mm). 4. Saug- und Druckleitung abfallend verlegen, so dass kein Kondensat in die Pumpe laufen kann. Original-Betriebs- und Montageanleitung, deutsch, KNF 121571-121573 06/14... -
Seite 9: Betrieb
Pumpe einschalten Die Pumpe darf beim Einschalten nicht gegen Druck oder Vakuum anlaufen. Dies gilt auch im Betrieb nach kurzzeitiger Stromunterbrechung. Sicherstellen, dass beim Einschalten normaler atmosphäri- scher Druck in den Leitungen herrscht. Original-Betriebs- und Montageanleitung, deutsch, KNF 121571-121573 06/14... -
Seite 10: Störungen Beheben
Anschlüsse oder Leitungen sind Anschlüsse und Leitungen prüfen. ganz oder teilweise verstopft. Verstopfende Teile und Partikel entfernen. Kopfteile sind verschmutzt. Kopfbauteile reinigen. Dichtlippe oder Ventilplatten Pumpe ersetzen. sind abgenutzt. Tab. 9 Original-Betriebs- und Montageanleitung, deutsch, KNF 121571-121573 06/14... -
Seite 11: Zubehör
Sollten Sie keine der angegebenen Ursachen feststellen können, senden Sie die Pumpe an den KNF-Kundendienst (Adresse siehe letzte Seite). Voraussetzung für die Reparatur der Pumpe durch KNF ist eine Bescheinigung des Kunden über die geförderten Medien und zur Reinigung der Pumpe. Bitte füllen Sie deshalb das entsprechende KNF-Formular (siehe Kapitel 10) aus und senden Sie es zusam- men mit der Pumpe ein. -
Seite 12: Rücksendungen
Gefahr, dass (medienberührte) Komponenten durch giftige, radioaktive oder andere gefährliche Substanzen kontaminiert werden. Um bei Pumpen und Systemen, die von Kunden an KNF zurück- gesendet werden, zu vermeiden, dass daraus eine Gefahr für KNF Mitarbeiter entsteht, müssen die Kunden eine Unbedenklichkeits- und Dekontaminationserklärung vorlegen. -
Seite 13: Unbedenklichkeits- Und Dekontaminationserklärung
