Elektromotor

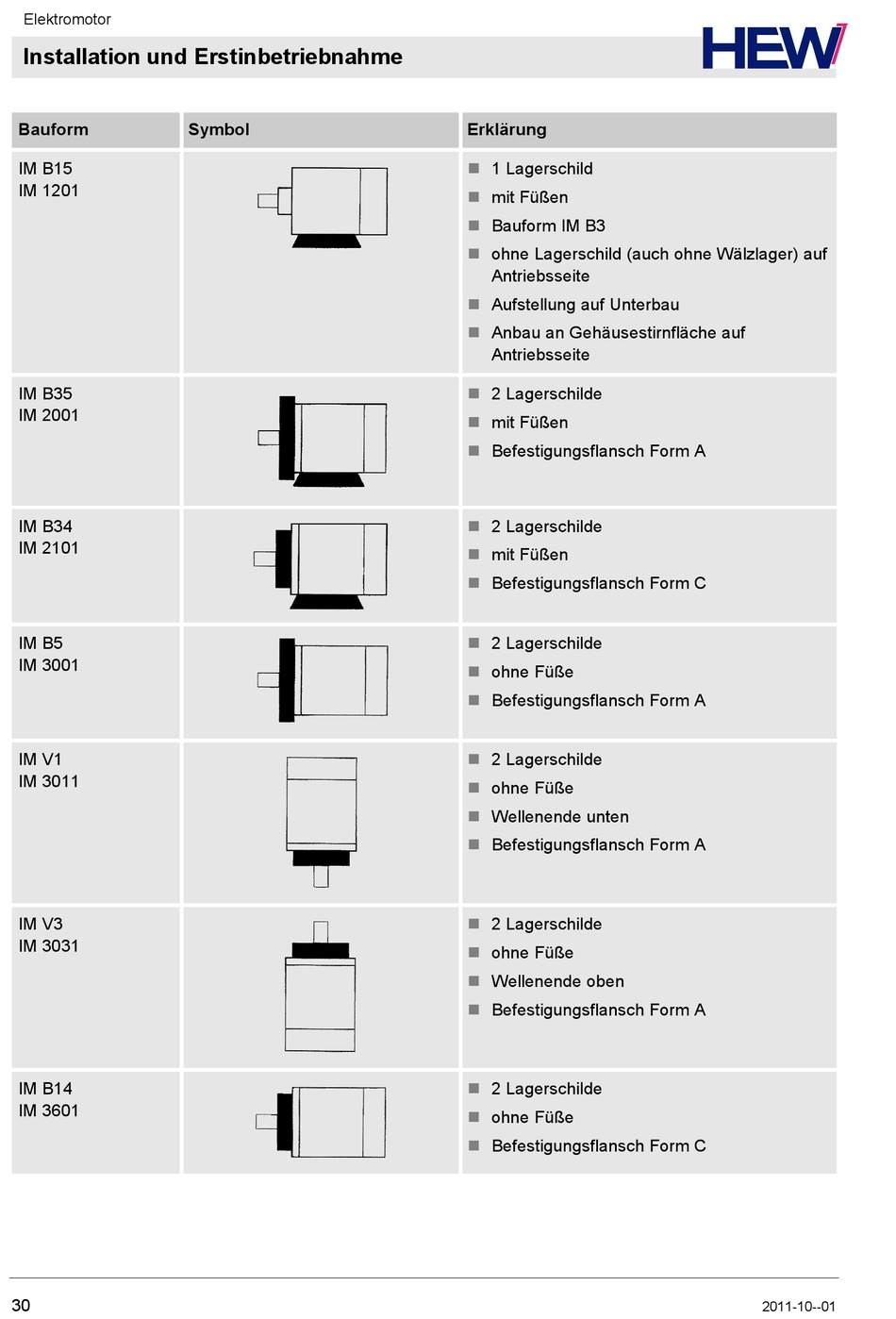

Installation und Erstinbetriebnahme
Bauform
IM B15
IM 1201
IM B35
IM 2001
IM B34
IM 2101
IM B5
IM 3001
IM V1
IM 3011
IM V3
IM 3031
IM B14
IM 3601
30
Symbol Erklärung
 1 Lagerschild
mit Füßen

 Bauform IM B3
 ohne Lagerschild (auch ohne Wälzlager) auf
Antriebsseite
 Aufstellung auf Unterbau
 Anbau an Gehäusestirnfläche auf
Antriebsseite
 2 Lagerschilde
 mit Füßen
 Befestigungsflansch Form A
 2 Lagerschilde
 mit Füßen
Befestigungsflansch Form C

 2 Lagerschilde
 ohne Füße
 Befestigungsflansch Form A
 2 Lagerschilde
 ohne Füße
Wellenende unten

Befestigungsflansch Form A

 2 Lagerschilde
 ohne Füße
 Wellenende oben
 Befestigungsflansch Form A
 2 Lagerschilde
 ohne Füße
 Befestigungsflansch Form C
2011-10--01
