Elektromotor
Transport, Verpackung und Lagerung
Pos : 5.15 /KN 2006-SM /Transport, Verpac kung und Lager ung/006 1.1.0 Transport von Pac kstüc ken mit dem Kr an @ 9\mod_1144393009755_1.doc @ 86326

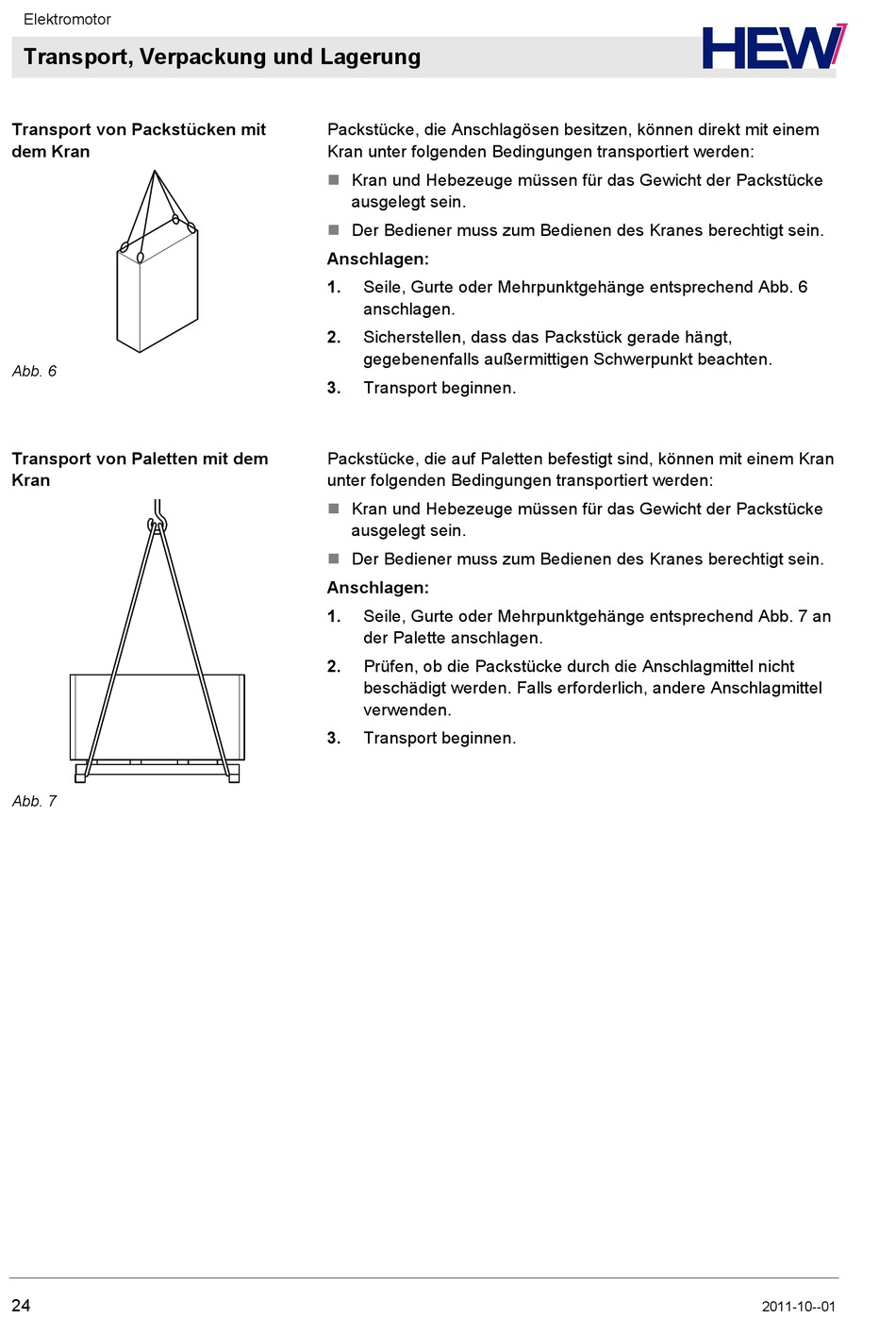

Transport von Packstücken mit
dem Kran
Abb. 6
Pos : 5.16 /KN 2006-SM /nL---------- Abschnitts ende ---------- @ 8\mod_1141997892953_0.doc @ 75471
Pos : 5.17 /KN 2006-SM /Transport, Verpac kung und Lager ung/006 1.1.0 Transport von Pal etten mit dem Kran @ 9\mod_1144391982978_1.doc @ 86312
Transport von Paletten mit dem
Kran
Abb. 7
Pos : 5.18 /KN 2006-SM /nL---------- Abschnitts ende ---------- @ 8\mod_1141997892953_0.doc @ 75471
24
Packstücke, die Anschlagösen besitzen, können direkt mit einem
Kran unter folgenden Bedingungen transportiert werden:
 Kran und Hebezeuge müssen für das Gewicht der Packstücke
ausgelegt sein.
 Der Bediener muss zum Bedienen des Kranes berechtigt sein.
Anschlagen:
1. Seile, Gurte oder Mehrpunktgehänge entsprechend Abb. 6
anschlagen.
2. Sicherstellen, dass das Packstück gerade hängt,
gegebenenfalls außermittigen Schwerpunkt beachten.
3. Transport beginnen.
Packstücke, die auf Paletten befestigt sind, können mit einem Kran
unter folgenden Bedingungen transportiert werden:
 Kran und Hebezeuge müssen für das Gewicht der Packstücke
ausgelegt sein.
 Der Bediener muss zum Bedienen des Kranes berechtigt sein.
Anschlagen:
1. Seile, Gurte oder Mehrpunktgehänge entsprechend Abb. 7 an
der Palette anschlagen.
2. Prüfen, ob die Packstücke durch die Anschlagmittel nicht
beschädigt werden. Falls erforderlich, andere Anschlagmittel
verwenden.
3. Transport beginnen.
2011-10--01
