2. Setzen Sie den Motor (3) an das Kompressorgehäuse (7) an.
Die Zentrierung erfolgt über die vier Stiftschrauben (8) im Flansch des
Kompressorgehäuses (7) sowie den zuvor eingesetzten Zahnkranz.
3. Prüfen Sie, ob die Flanschfläche des Motors (3) und die Flanschfläche
des Kompressorgehäuses (7) korrekt aufeinander liegen.
4. Schieben Sie die 4 Rippenscheiben (2) auf die Stiftschrauben (8).
Achten Sie darauf, dass der innere Durchmesser der Rippenscheibe
(2) an der Mutter (1), der äußere Durchmesser am Motorflansch (3)
anliegt (siehe Abb. 11).

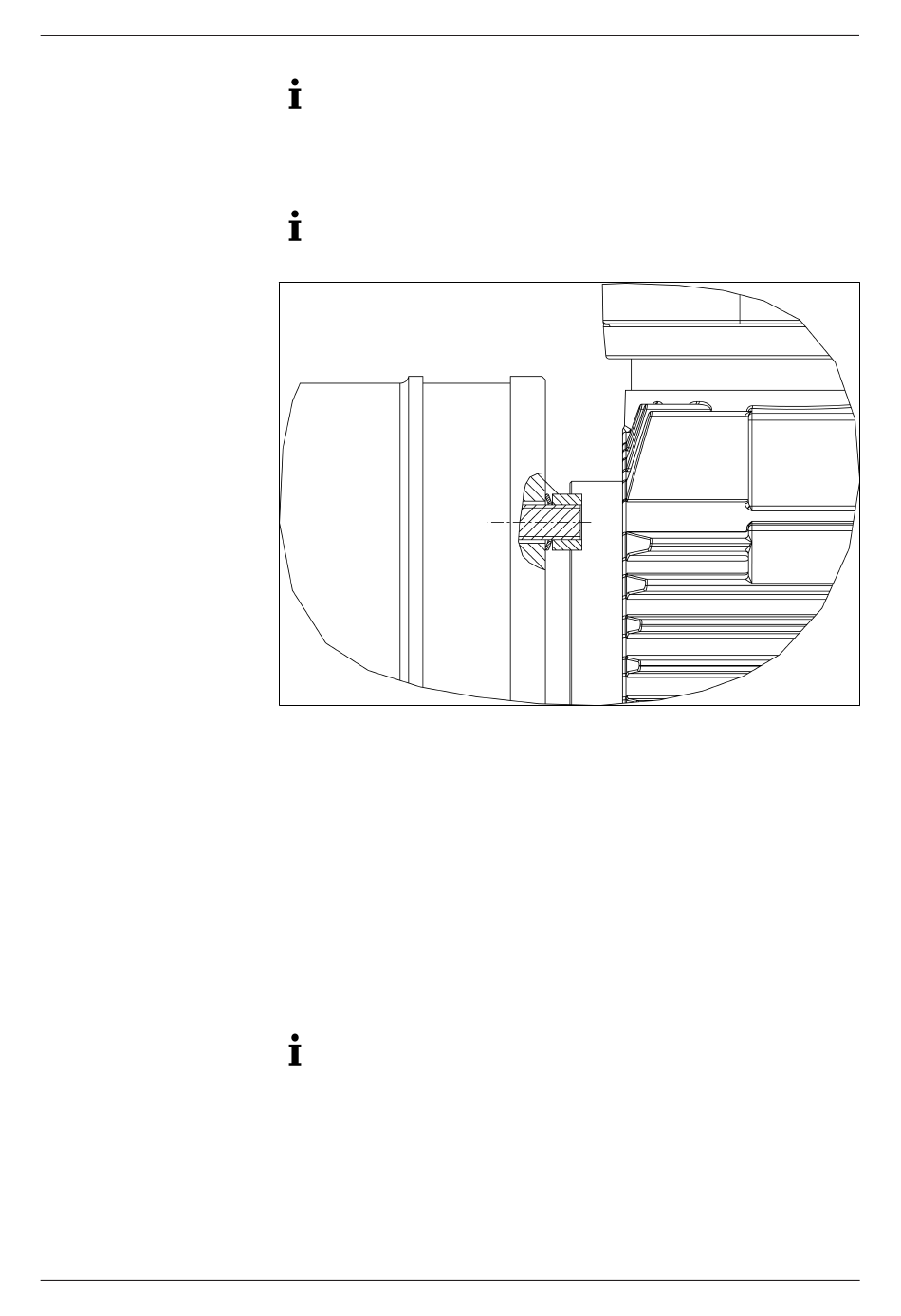

Abb.11 Ausrichtung der Rippenscheibe (2)
5. Drehen Sie die 4 Muttern (1) auf die Stiftschrauben (8) und ziehen Sie
diese über Kreuz an (Anziehmoment: 11 Nm).
Pumpen prüfen
1. Markieren Sie die Motorlüfterhaube (9) mit einem durchgehenden Filzstift-
strich.
2. Lösen Sie die Befestigungsschrauben (10) der Motorlüfterhaube (9) und
nehmen Sie die Motorlüfterhaube (9) ab.
3. Kontrollieren Sie den leichten Lauf der Pumpe durch Drehen am Lüfter-
rad.
4. Setzen Sie die Motorlüfterhaube (9) entsprechend der Markierung wieder
auf.
5. Schrauben Sie die Befestigungsschrauben (10) wieder handfest ein.
Achten Sie bei der Montage der Motorlüfterhaube darauf, dass alle
Schrauben wieder montiert sind und dass die Lüfterhaube und das
Lüfterrad nicht beschädigt sind und sich das Lüfterrad frei drehen
kann. Führen Sie hierfür eine Funktionsprüfung durch.
6. Funktionsprüfung
Führen Sie eine Funktionsprüfung durch.
– Schließen Sie die Saug- und Druckseite an der Pumpe an.
– Schließen Sie die Pumpe elektrisch an.
– Prüfen Sie die Pumpe auf Funktionalität.
