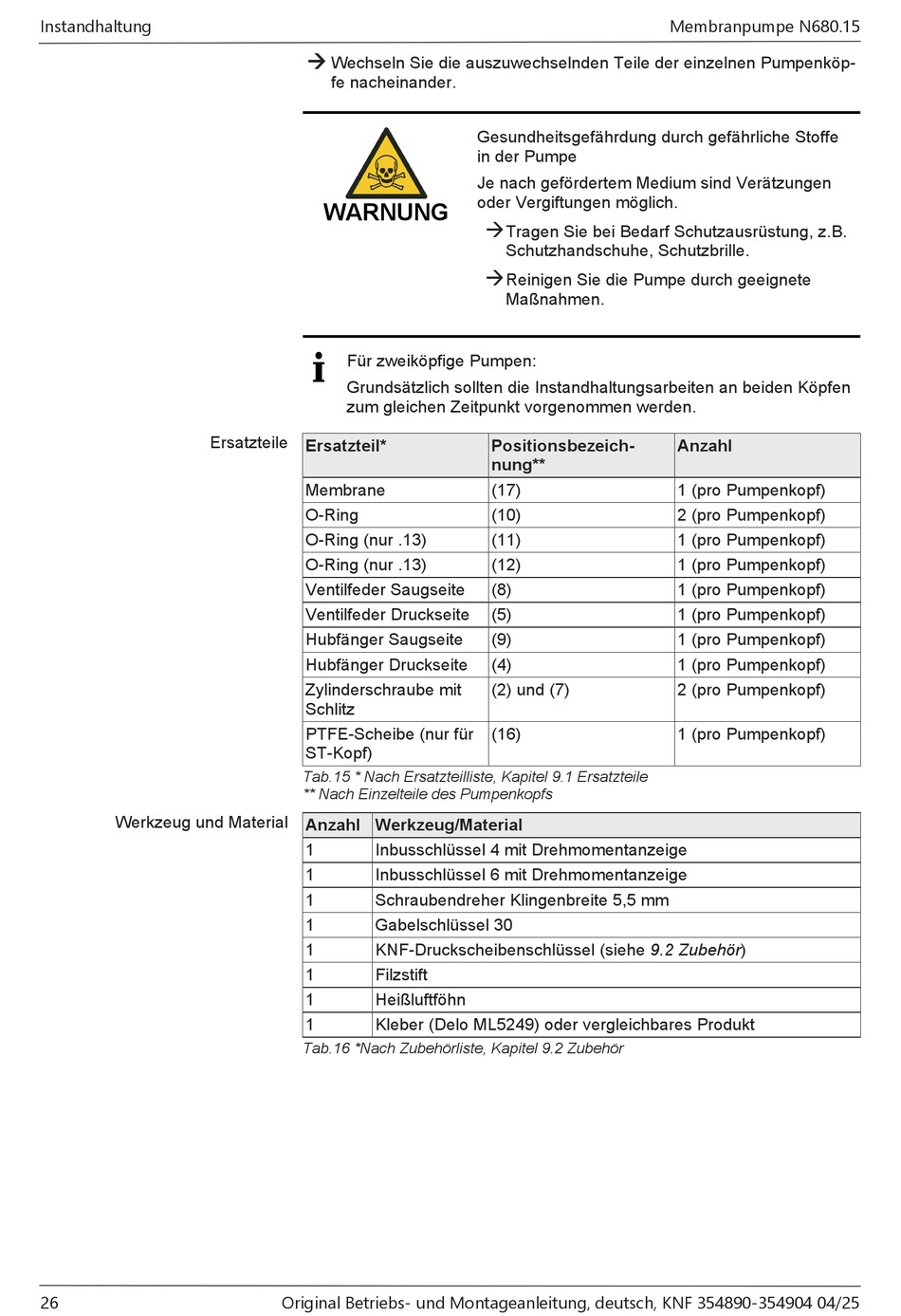

Instandhaltung
Ersatzteile Ersatzteil*
Werkzeug und Material Anzahl Werkzeug/Material
26
à
Wechseln Sie die auszuwechselnden Teile der einzelnen Pumpenköp-
fe nacheinander.
WARNUNG
Für zweiköpfige Pumpen:
Grundsätzlich sollten die Instandhaltungsarbeiten an beiden Köpfen
zum gleichen Zeitpunkt vorgenommen werden.
Membrane
O-Ring
O-Ring (nur .13)
O-Ring (nur .13)
Ventilfeder Saugseite
Ventilfeder Druckseite
Hubfänger Saugseite
Hubfänger Druckseite
Zylinderschraube mit
Schlitz
PTFE-Scheibe (nur für
ST-Kopf)
Tab.15 * Nach Ersatzteilliste, Kapitel 9.1 Ersatzteile
** Nach Einzelteile des Pumpenkopfs
1
Inbusschlüssel 4 mit Drehmomentanzeige
1
Inbusschlüssel 6 mit Drehmomentanzeige
1
Schraubendreher Klingenbreite 5,5 mm
1
Gabelschlüssel 30
1
KNF-Druckscheibenschlüssel (siehe 9.2 Zubehör)
1
Filzstift
1
Heißluftföhn
1
Kleber (Delo ML5249) oder vergleichbares Produkt
Tab.16 *Nach Zubehörliste, Kapitel 9.2 Zubehör
Original Betriebs- und Montageanleitung, deutsch, KNF 354890-354904 04/25
Gesundheitsgefährdung durch gefährliche Stoffe
in der Pumpe
Je nach gefördertem Medium sind Verätzungen
oder Vergiftungen möglich.
à
Tragen Sie bei Bedarf Schutzausrüstung, z.B.
Schutzhandschuhe, Schutzbrille.
à
Reinigen Sie die Pumpe durch geeignete
Maßnahmen.
Positionsbezeich-
nung**
(17)
(10)
(11)
(12)
(8)
(5)
(9)
(4)
(2) und (7)
(16)
Membranpumpe N680.15
Anzahl
1 (pro Pumpenkopf)
2 (pro Pumpenkopf)
1 (pro Pumpenkopf)
1 (pro Pumpenkopf)
1 (pro Pumpenkopf)
1 (pro Pumpenkopf)
1 (pro Pumpenkopf)
1 (pro Pumpenkopf)
2 (pro Pumpenkopf)
1 (pro Pumpenkopf)
