Membranpumpen NMP 830, NMP 850
EMV-gerechte Installation
bürstenloser Motoren
C1: Kondensator
Angeschlossene
Komponenten
Pumpenausstoß
KNF Neuberger BA121556-121558 NMP830_850-DE 1123.doc
Original-Betriebs- und Montageanleitung
Um eine Entstörung nach EN 55014-1:1993 + A1:1997 Störaus-
sendung (Produktfamilien Norm) zu gewährleisten, ist der Pum-
pentyp mit bürstenlosem Gleichstrommotor mit einer Zusatzbe-
schaltung zu versehen. Die Zusatzbeschaltung muss so nahe wie
möglich am Motor angebaut werden.
Die Zusatzbeschaltung muss nachfolgendem Elektroschema und
den darin definierten Bauteilen aufgebaut sein, um eine Dämpfung
in der geforderten Größe zu erreichen.
≥ 470 μF

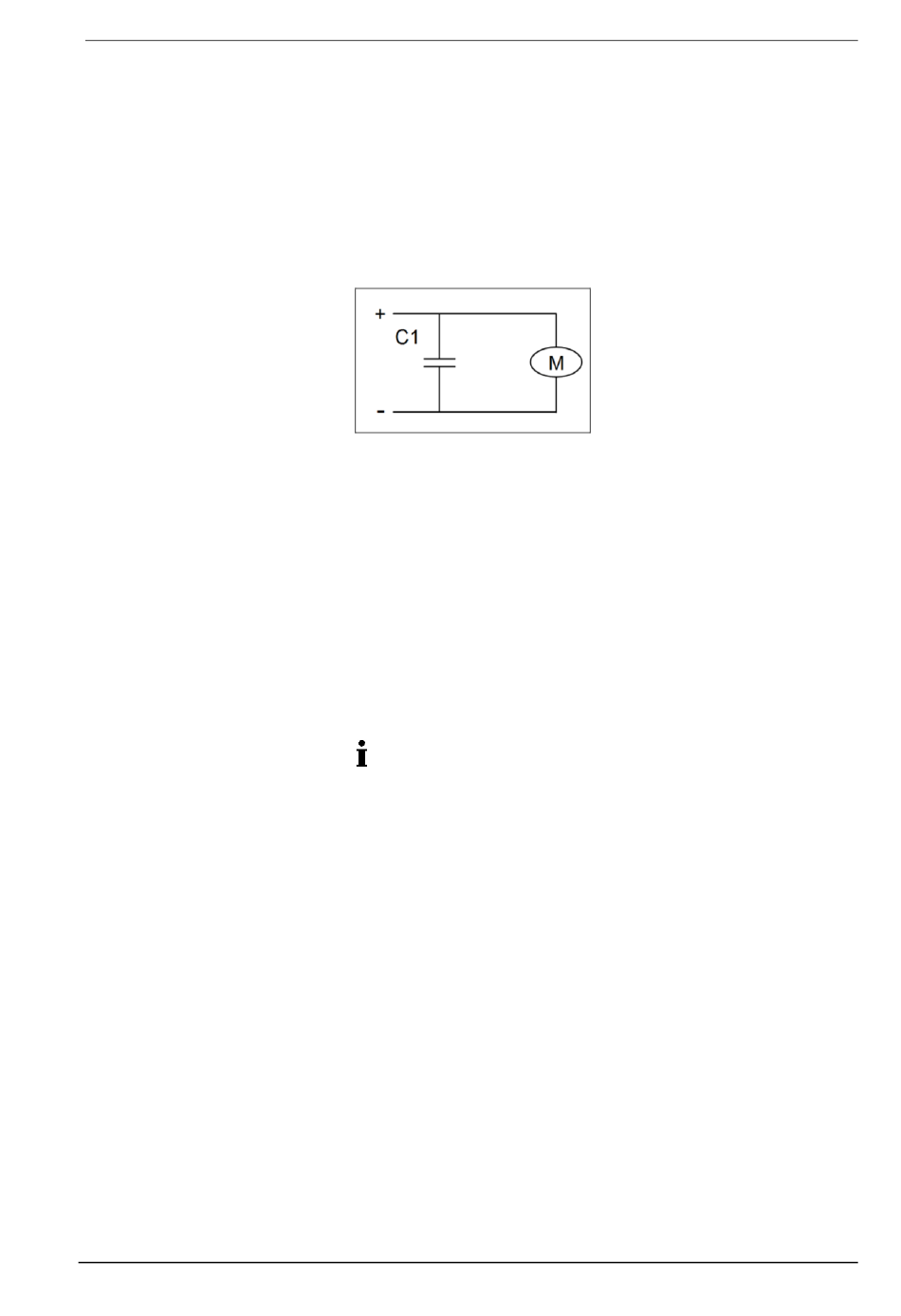

Abb. 3: Elektroschema der Zusatzbeschaltung
6.3. Pneumatisch anschließen
➔ Nur Komponenten an die Pumpe anschließen, die für die
pneumatischen Daten der Pumpe ausgelegt sind (siehe
Kapitel 4, Technische Daten).
➔ Wenn die Pumpe als Vakuumpumpe eingesetzt wird, den
Pumpenausstoß am pneumatischen Auslass der Pumpe sicher
ableiten.
Pumpe anschließen
Eine Markierung auf dem Pumpenkopf zeigt die Durchfluss-
richtung an.
1. Schutzstopfen von den Schlauchnippeln entfernen.
2. Saug- und Druckleitung anschließen.
3. Saug- und Druckleitung abfallend verlegen, so dass kein
Kondensat in die Pumpe laufen kann.
Montieren und Anschließen
13
