Baumer
11.3.7

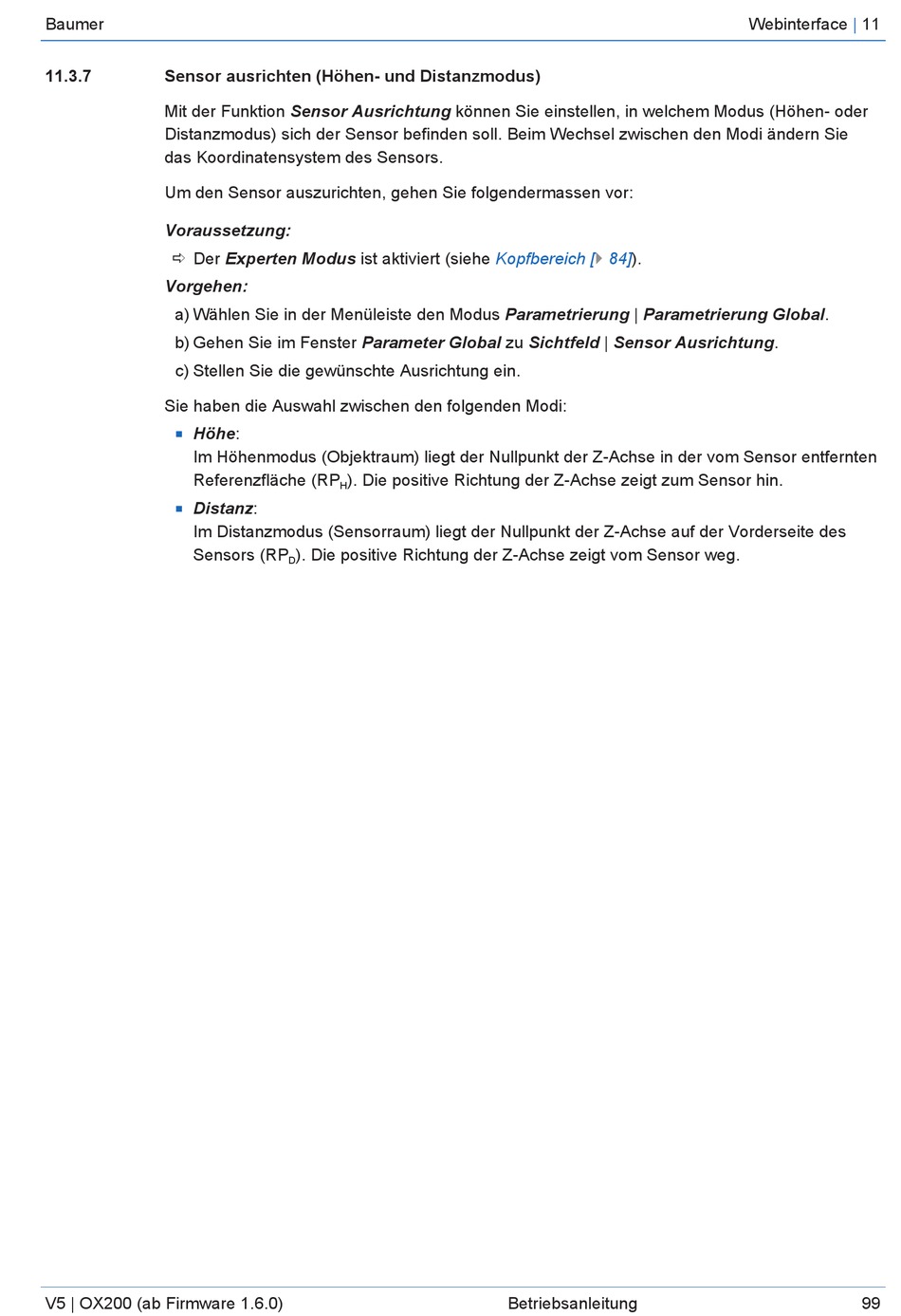

Sensor ausrichten (Höhen- und Distanzmodus)
Mit der Funktion Sensor Ausrichtung können Sie einstellen, in welchem Modus (Höhen- oder
Distanzmodus) sich der Sensor befinden soll. Beim Wechsel zwischen den Modi ändern Sie
das Koordinatensystem des Sensors.
Um den Sensor auszurichten, gehen Sie folgendermassen vor:
Voraussetzung:
ð Der Experten Modus ist aktiviert (siehe
Vorgehen:
a) Wählen Sie in der Menüleiste den Modus Parametrierung | Parametrierung Global.
b) Gehen Sie im Fenster Parameter Global zu Sichtfeld | Sensor Ausrichtung.
c) Stellen Sie die gewünschte Ausrichtung ein.
Sie haben die Auswahl zwischen den folgenden Modi:
Höhe:
n
Im Höhenmodus (Objektraum) liegt der Nullpunkt der Z-Achse in der vom Sensor entfernten
Referenzfläche (RP
Distanz:
n
Im Distanzmodus (Sensorraum) liegt der Nullpunkt der Z-Achse auf der Vorderseite des
Sensors (RP
V5 | OX200 (ab Firmware 1.6.0)
). Die positive Richtung der Z-Achse zeigt zum Sensor hin.
H
). Die positive Richtung der Z-Achse zeigt vom Sensor weg.
D
Kopfbereich
[} 84]).
Betriebsanleitung
Webinterface
|
11
99
