5
|
Schnittstellen und Protokolle
5.5

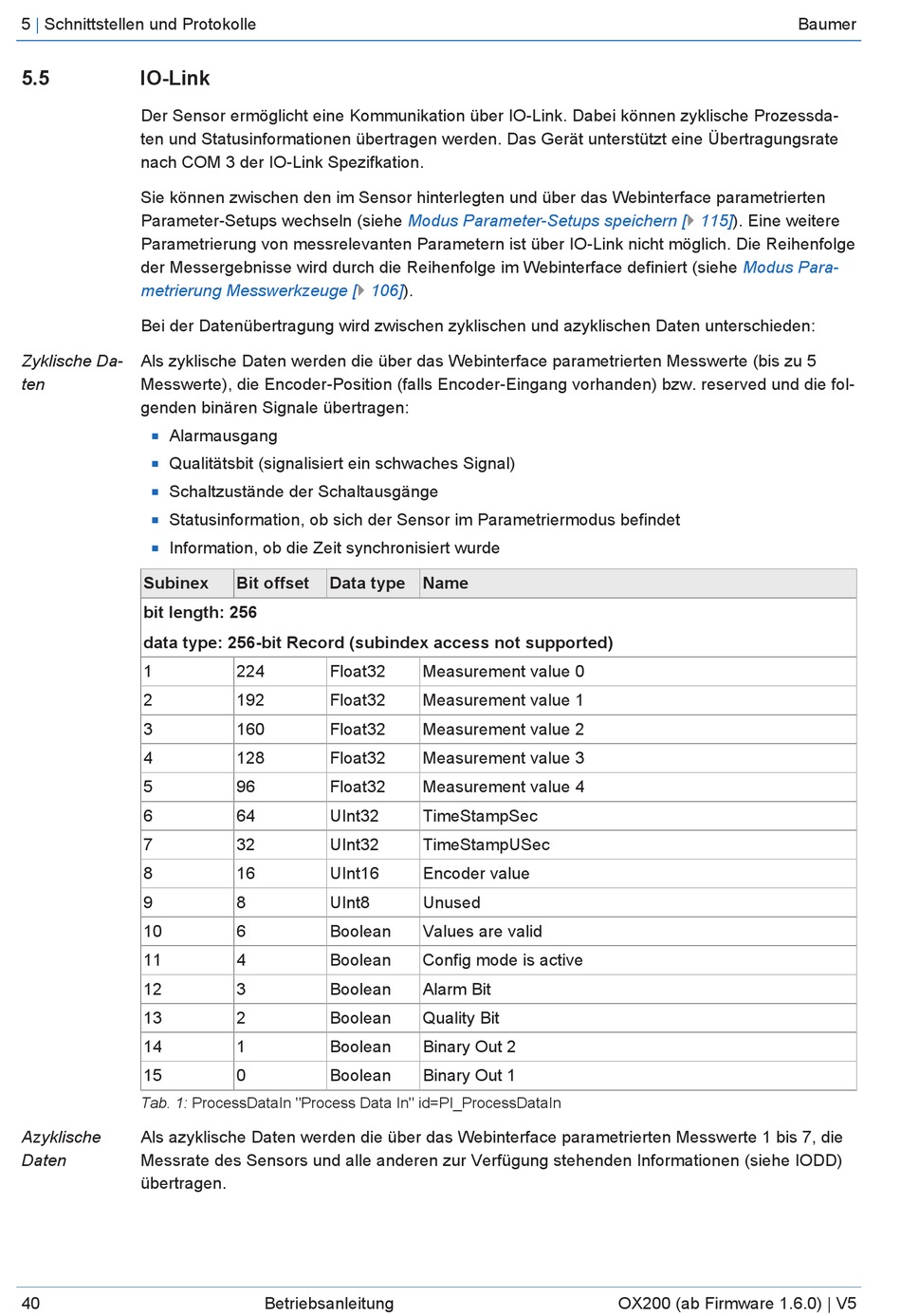

IO-Link
Der Sensor ermöglicht eine Kommunikation über IO-Link. Dabei können zyklische Prozessda-
ten und Statusinformationen übertragen werden. Das Gerät unterstützt eine Übertragungsrate
nach COM 3 der IO-Link Spezifkation.
Sie können zwischen den im Sensor hinterlegten und über das Webinterface parametrierten
Parameter-Setups wechseln (siehe
Parametrierung von messrelevanten Parametern ist über IO-Link nicht möglich. Die Reihenfolge
der Messergebnisse wird durch die Reihenfolge im Webinterface definiert (siehe
metrierung Messwerkzeuge
Bei der Datenübertragung wird zwischen zyklischen und azyklischen Daten unterschieden:
Zyklische Da-
Als zyklische Daten werden die über das Webinterface parametrierten Messwerte (bis zu 5
ten
Messwerte), die Encoder-Position (falls Encoder-Eingang vorhanden) bzw. reserved und die fol-
genden binären Signale übertragen:
Alarmausgang
n
Qualitätsbit (signalisiert ein schwaches Signal)
n
Schaltzustände der Schaltausgänge
n
Statusinformation, ob sich der Sensor im Parametriermodus befindet
n
Information, ob die Zeit synchronisiert wurde
n
Subinex
bit length: 256
data type: 256-bit Record (subindex access not supported)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Tab. 1: ProcessDataIn "Process Data In" id=PI_ProcessDataIn
Azyklische
Als azyklische Daten werden die über das Webinterface parametrierten Messwerte 1 bis 7, die
Daten
Messrate des Sensors und alle anderen zur Verfügung stehenden Informationen (siehe IODD)
übertragen.
40
Modus Parameter-Setups speichern
[} 106]).
Bit offset
Data type Name
224
Float32
192
Float32
160
Float32
128
Float32
96
Float32
64
UInt32
32
UInt32
16
UInt16
8
UInt8
6
Boolean
4
Boolean
3
Boolean
2
Boolean
1
Boolean
0
Boolean
Betriebsanleitung
Measurement value 0
Measurement value 1
Measurement value 2
Measurement value 3
Measurement value 4
TimeStampSec
TimeStampUSec
Encoder value
Unused
Values are valid
Config mode is active
Alarm Bit
Quality Bit
Binary Out 2
Binary Out 1
[} 115]). Eine weitere
Modus Para-
OX200 (ab Firmware 1.6.0) | V5
