Parameter-Setup wechseln mit Profinet und Ethernet/IP
Erfolgreiches
Die nachfolgend aufgeführte Grafik zeigt beispielhaft den zeitlichen Verlauf des Ladens eines
Laden eines
neuen Parameter-Setups ohne Fehler:
Parameter-
Ctrl.Request
Setups
Ctrl.Write
Parameter
Parameter Value (OUT)
State.Done
State.Error
State.Busy
Value

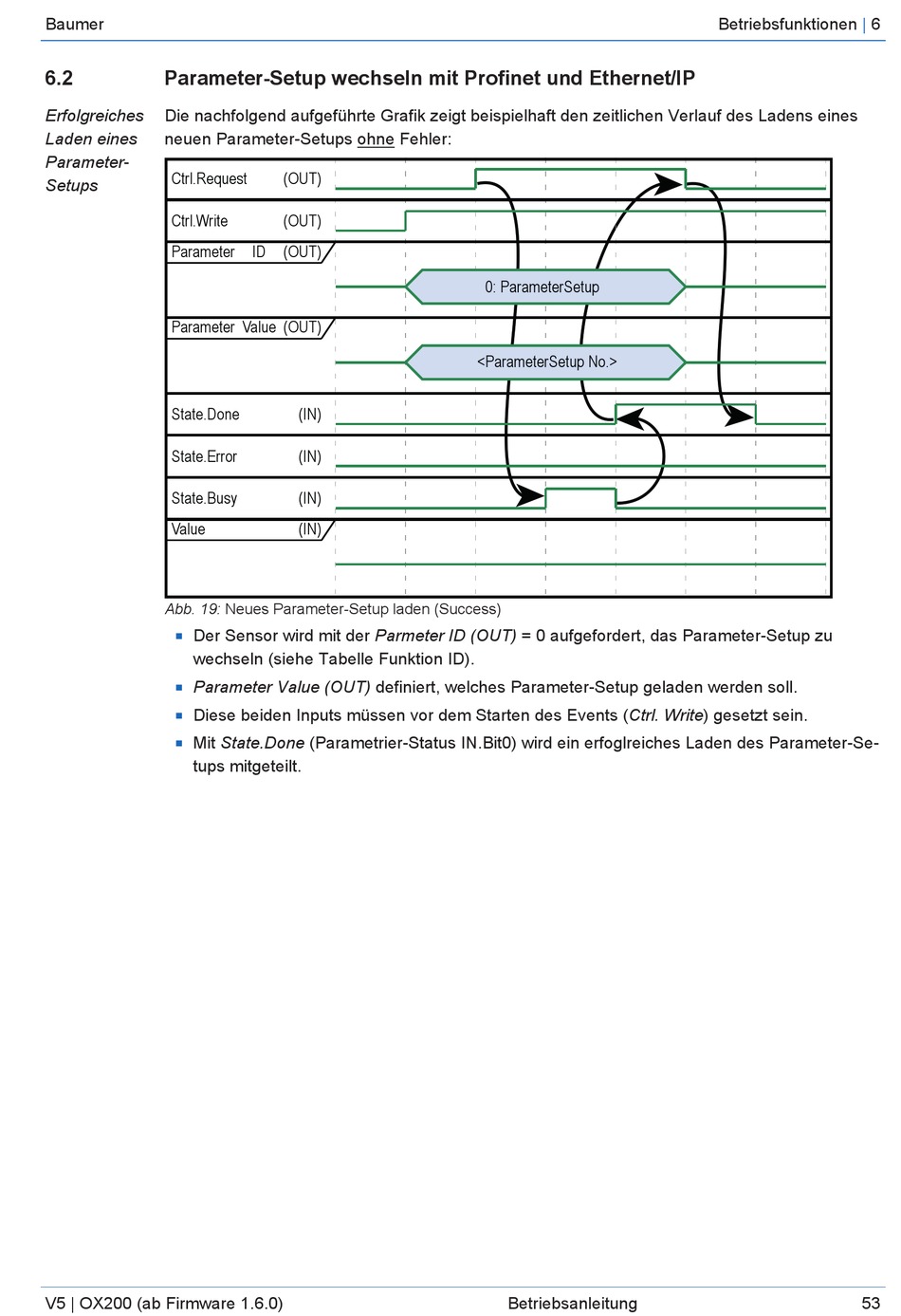

Abb. 19: Neues Parameter-Setup laden (Success)
Der Sensor wird mit der Parmeter ID (OUT) = 0 aufgefordert, das Parameter-Setup zu
n
wechseln (siehe Tabelle Funktion ID).
Parameter Value (OUT) definiert, welches Parameter-Setup geladen werden soll.
n
Diese beiden Inputs müssen vor dem Starten des Events (Ctrl. Write) gesetzt sein.
n
Mit State.Done (Parametrier-Status IN.Bit0) wird ein erfoglreiches Laden des Parameter-Se-
n
tups mitgeteilt.
V5 | OX200 (ab Firmware 1.6.0)
(OUT)
(OUT)
ID
(OUT)
(IN)
(IN)
(IN)
(IN)
0: ParameterSetup
<ParameterSetup No.>
