Betriebsfunktionen
Fehlerhaftes
Die nachfolgend aufgeführte Grafik zeigt beispielhaft den zeitlichen Verlauf des Ladens eines
Laden eines
neuen Parameter-Setups mit Fehler:
Parameter-
Ctrl.Request
Setups
Ctrl.Write
Parameter ID (OUT)
Parameter Value (OUT)
State.Done
State.Error
State.Busy
Value

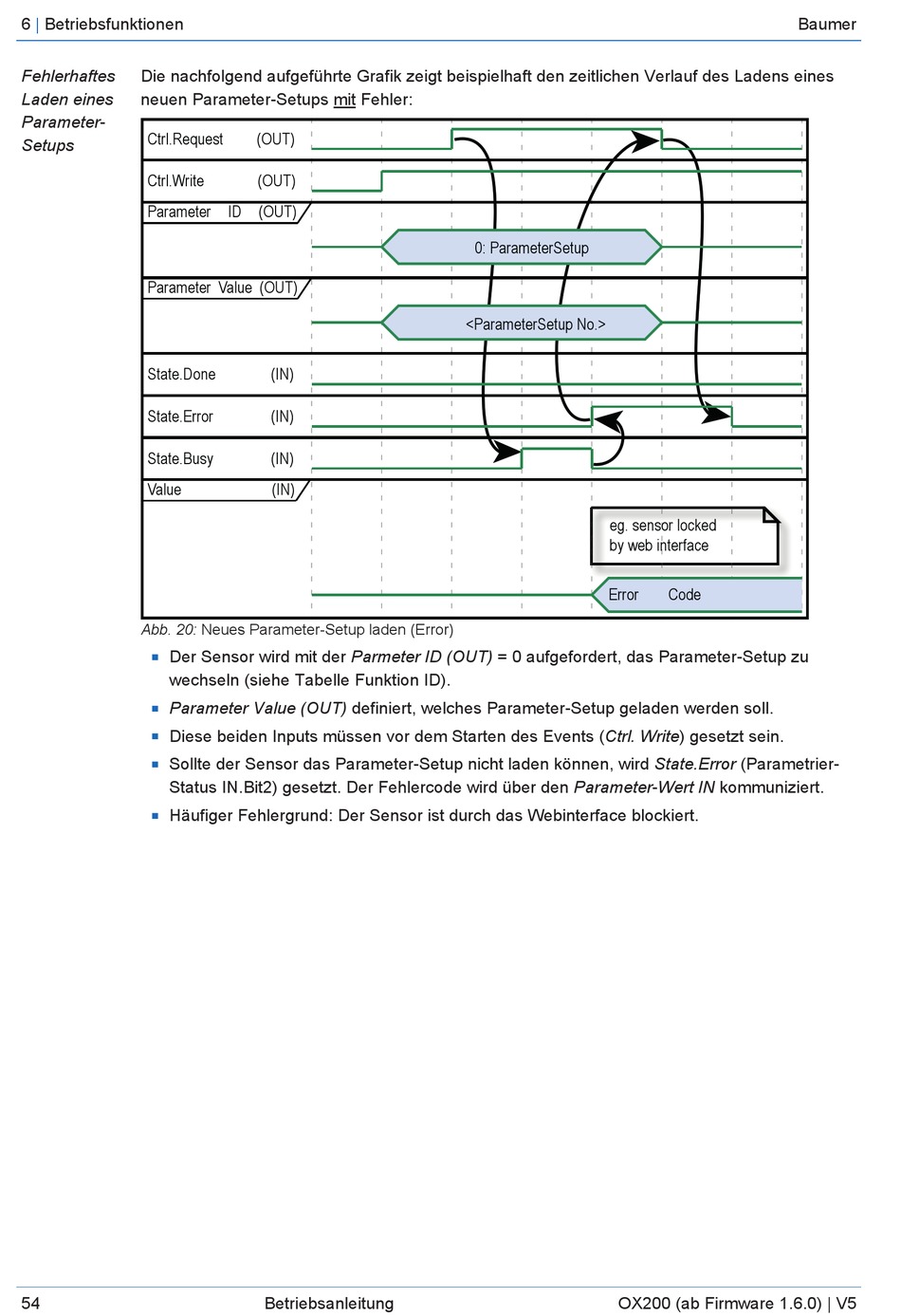

Abb. 20: Neues Parameter-Setup laden (Error)
Der Sensor wird mit der Parmeter ID (OUT) = 0 aufgefordert, das Parameter-Setup zu
n
wechseln (siehe Tabelle Funktion ID).
Parameter Value (OUT) definiert, welches Parameter-Setup geladen werden soll.
n
Diese beiden Inputs müssen vor dem Starten des Events (Ctrl. Write) gesetzt sein.
n
Sollte der Sensor das Parameter-Setup nicht laden können, wird State.Error (Parametrier-
n
Status IN.Bit2) gesetzt. Der Fehlercode wird über den Parameter-Wert IN kommuniziert.
Häufiger Fehlergrund: Der Sensor ist durch das Webinterface blockiert.
n
