Baumer
11.2

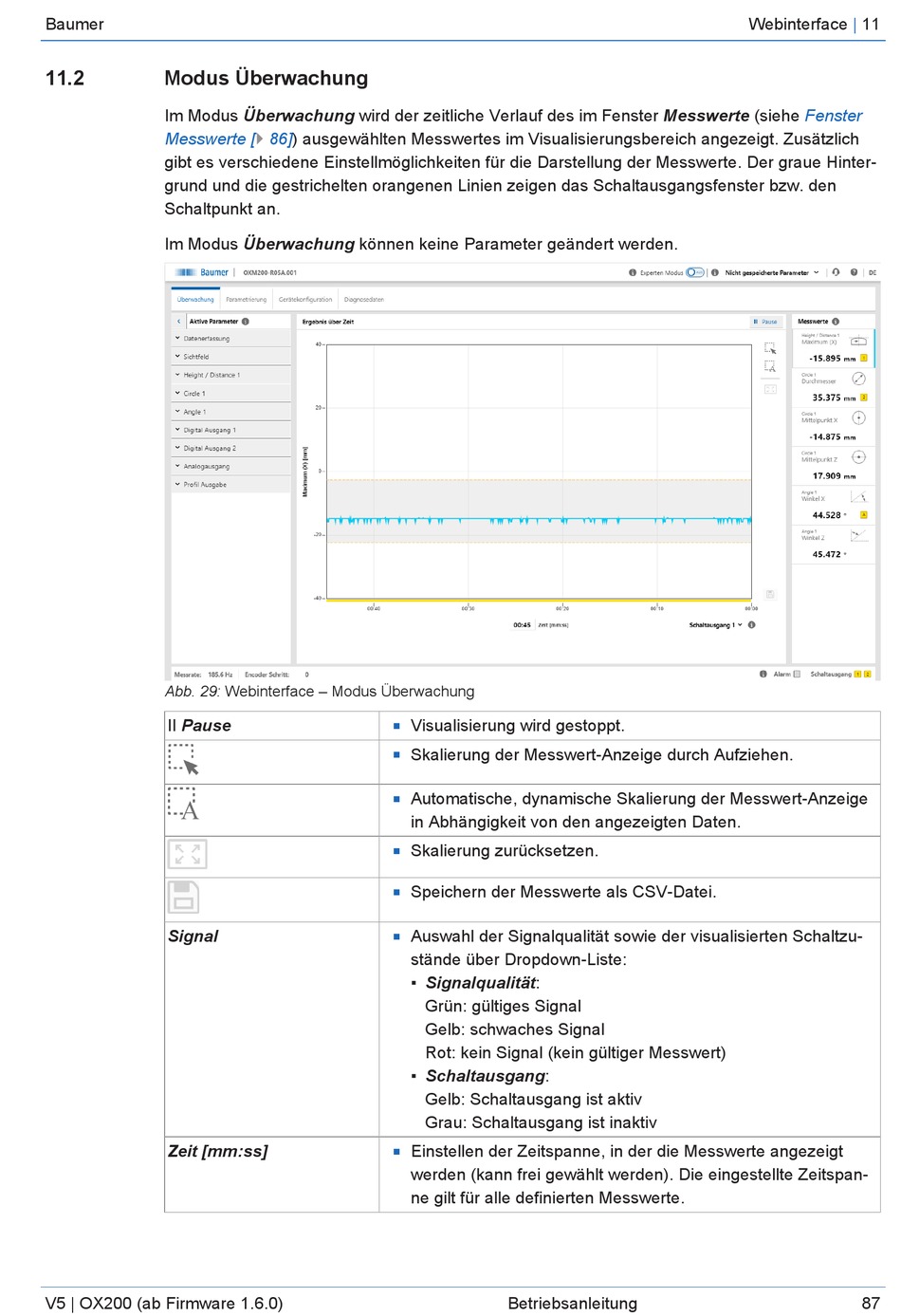

Modus Überwachung
Im Modus Überwachung wird der zeitliche Verlauf des im Fenster Messwerte (siehe
Messwerte
gibt es verschiedene Einstellmöglichkeiten für die Darstellung der Messwerte. Der graue Hinter-
grund und die gestrichelten orangenen Linien zeigen das Schaltausgangsfenster bzw. den
Schaltpunkt an.
Im Modus Überwachung können keine Parameter geändert werden.

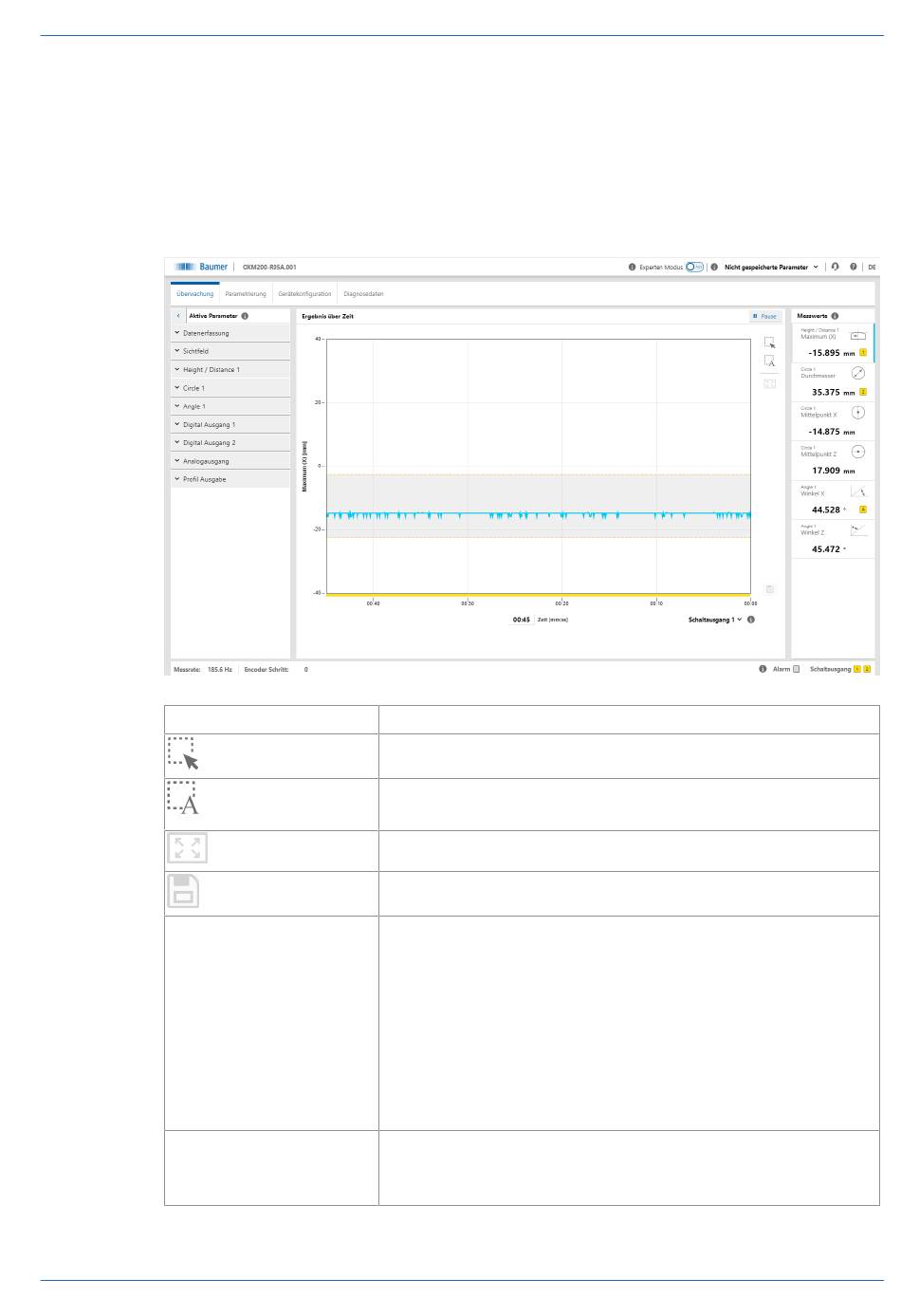

Abb. 29: Webinterface – Modus Überwachung
II Pause
Signal
Zeit [mm:ss]
V5 | OX200 (ab Firmware 1.6.0)
[} 86]) ausgewählten Messwertes im Visualisierungsbereich angezeigt. Zusätzlich
Visualisierung wird gestoppt.
n
Skalierung der Messwert-Anzeige durch Aufziehen.
n
Automatische, dynamische Skalierung der Messwert-Anzeige
n
in Abhängigkeit von den angezeigten Daten.
Skalierung zurücksetzen.
n
Speichern der Messwerte als CSV-Datei.
n
Auswahl der Signalqualität sowie der visualisierten Schaltzu-
n
stände über Dropdown-Liste:
▪ Signalqualität:
▪ Schaltausgang:
Einstellen der Zeitspanne, in der die Messwerte angezeigt
n
werden (kann frei gewählt werden). Die eingestellte Zeitspan-
ne gilt für alle definierten Messwerte.
Grün: gültiges Signal
Gelb: schwaches Signal
Rot: kein Signal (kein gültiger Messwert)
Gelb: Schaltausgang ist aktiv
Grau: Schaltausgang ist inaktiv
Betriebsanleitung
Webinterface
|
11
Fenster
87
