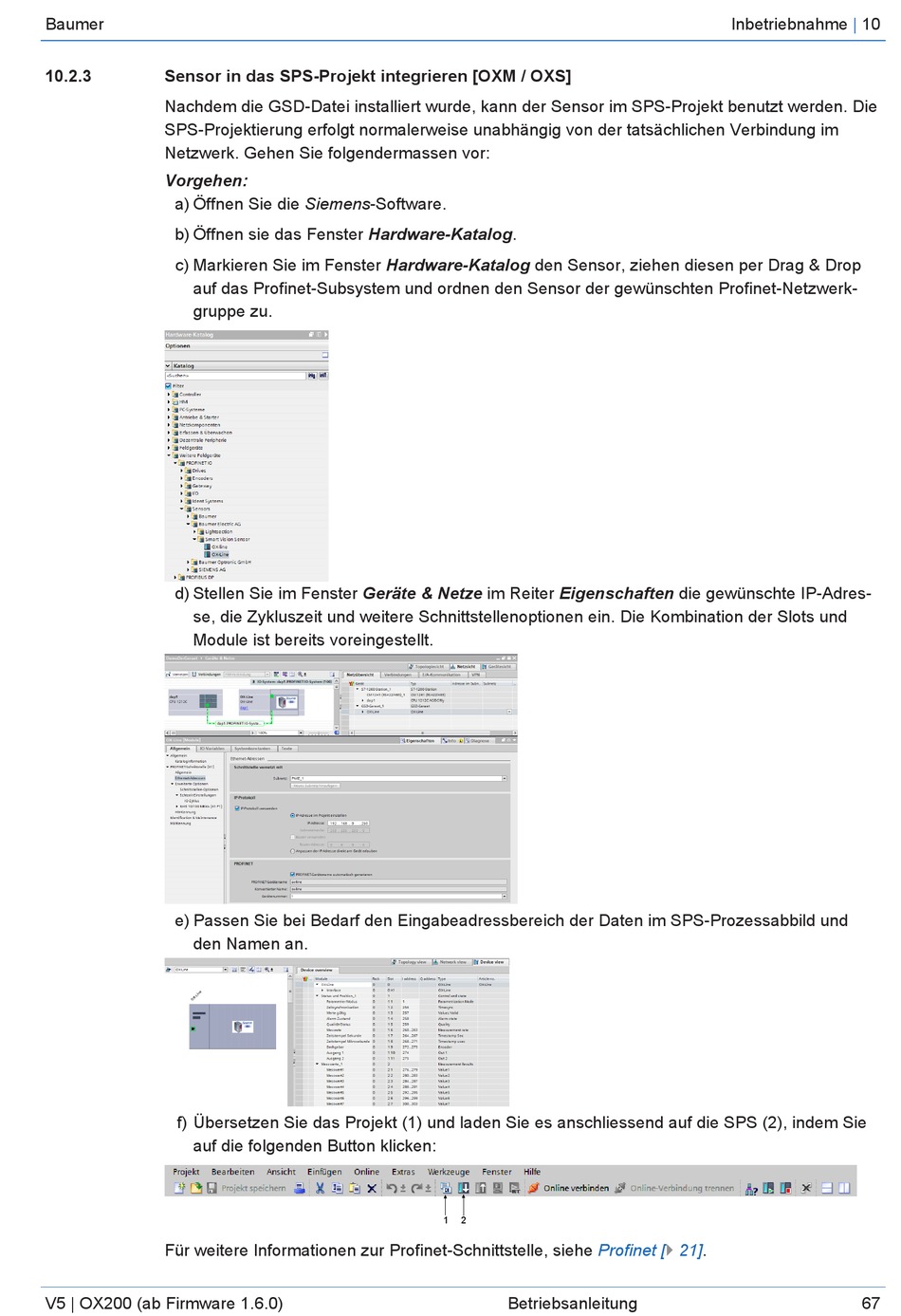

Sensor in das SPS-Projekt integrieren [OXM / OXS]
Nachdem die GSD-Datei installiert wurde, kann der Sensor im SPS-Projekt benutzt werden. Die
SPS-Projektierung erfolgt normalerweise unabhängig von der tatsächlichen Verbindung im
Netzwerk. Gehen Sie folgendermassen vor:
Vorgehen:
a) Öffnen Sie die Siemens-Software.
b) Öffnen sie das Fenster Hardware-Katalog.

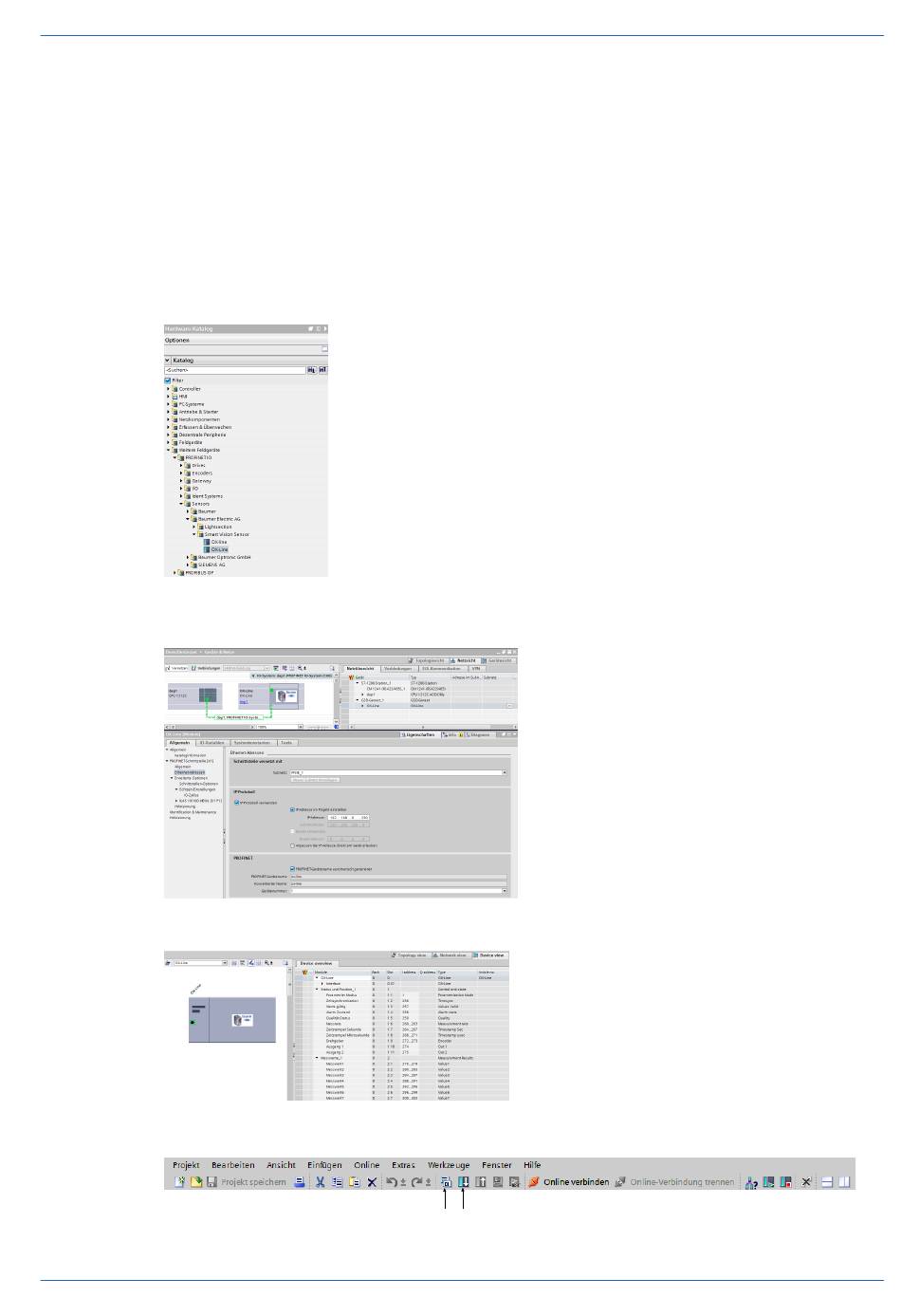

c) Markieren Sie im Fenster Hardware-Katalog den Sensor, ziehen diesen per Drag & Drop
auf das Profinet-Subsystem und ordnen den Sensor der gewünschten Profinet-Netzwerk-
gruppe zu.
d) Stellen Sie im Fenster Geräte & Netze im Reiter Eigenschaften die gewünschte IP-Adres-
se, die Zykluszeit und weitere Schnittstellenoptionen ein. Die Kombination der Slots und
Module ist bereits voreingestellt.
e) Passen Sie bei Bedarf den Eingabeadressbereich der Daten im SPS-Prozessabbild und
den Namen an.
f) Übersetzen Sie das Projekt (1) und laden Sie es anschliessend auf die SPS (2), indem Sie
auf die folgenden Button klicken:
Für weitere Informationen zur Profinet-Schnittstelle, siehe
V5 | OX200 (ab Firmware 1.6.0)
1
2
Profinet
Betriebsanleitung
Inbetriebnahme
[} 21].
|
