Webinterface
Intensität & Kamerabild

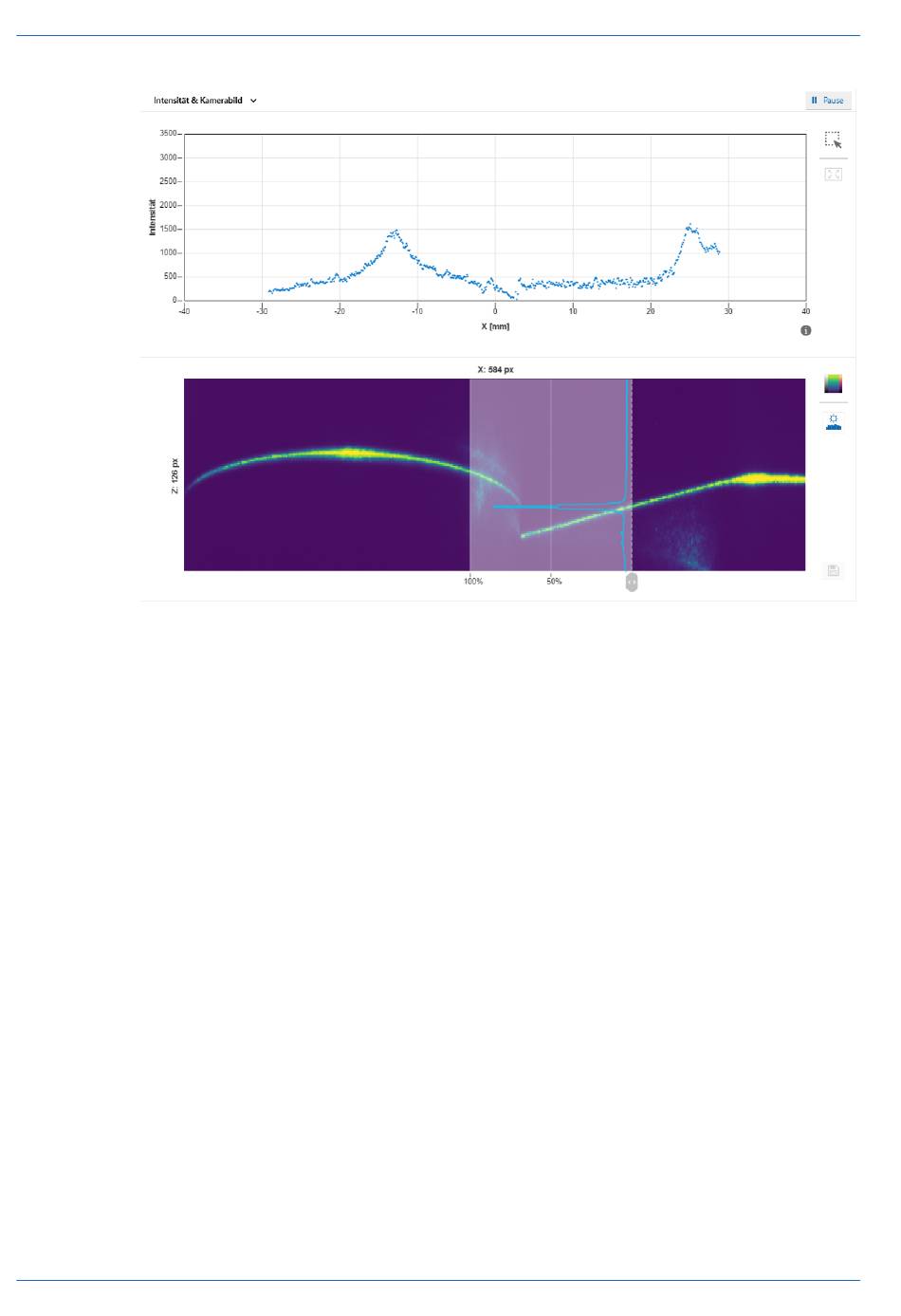

Abb. 33: Webinterface – Modus Parametrierung – Ansicht Intensität & Kamerabild
Das obere Diagramm ist ein Mass für die Intensität der Pixel entlang einer Spalte. Diese Ansicht
ermöglicht es Ihnen, Artefakte im Profilgraphen zu erkennen und auf die Struktur der Oberflä-
che zurückzuführen.
Das untere Diagramm zeigt das Kamerabild an. Dieses Diagramm entspricht dem unteren Dia-
gramm in der Ansicht Profil & Kamerabild.
Das Webinterface bietet Ihnen die Möglichkeit, das angezeigte Kamerabild als PNG-Datei zu
speichern, welche das unbearbeitete Kamerabild beinhaltet. Gehen Sie hierzu folgendermassen
vor:
a) Klicken Sie im Visualisierungsbereich auf den Button II Pause.
ü
Die aktuell angezeigten Messwerte werden eingefroren.
b) Klicken Sie im Visualierungsbereich – rechts neben dem Kamerabild – auf das Disketten-
symbol.
c) Die Datei wird im Format .png gespeichert.
92
Betriebsanleitung
OX200 (ab Firmware 1.6.0) | V5
