Baumer

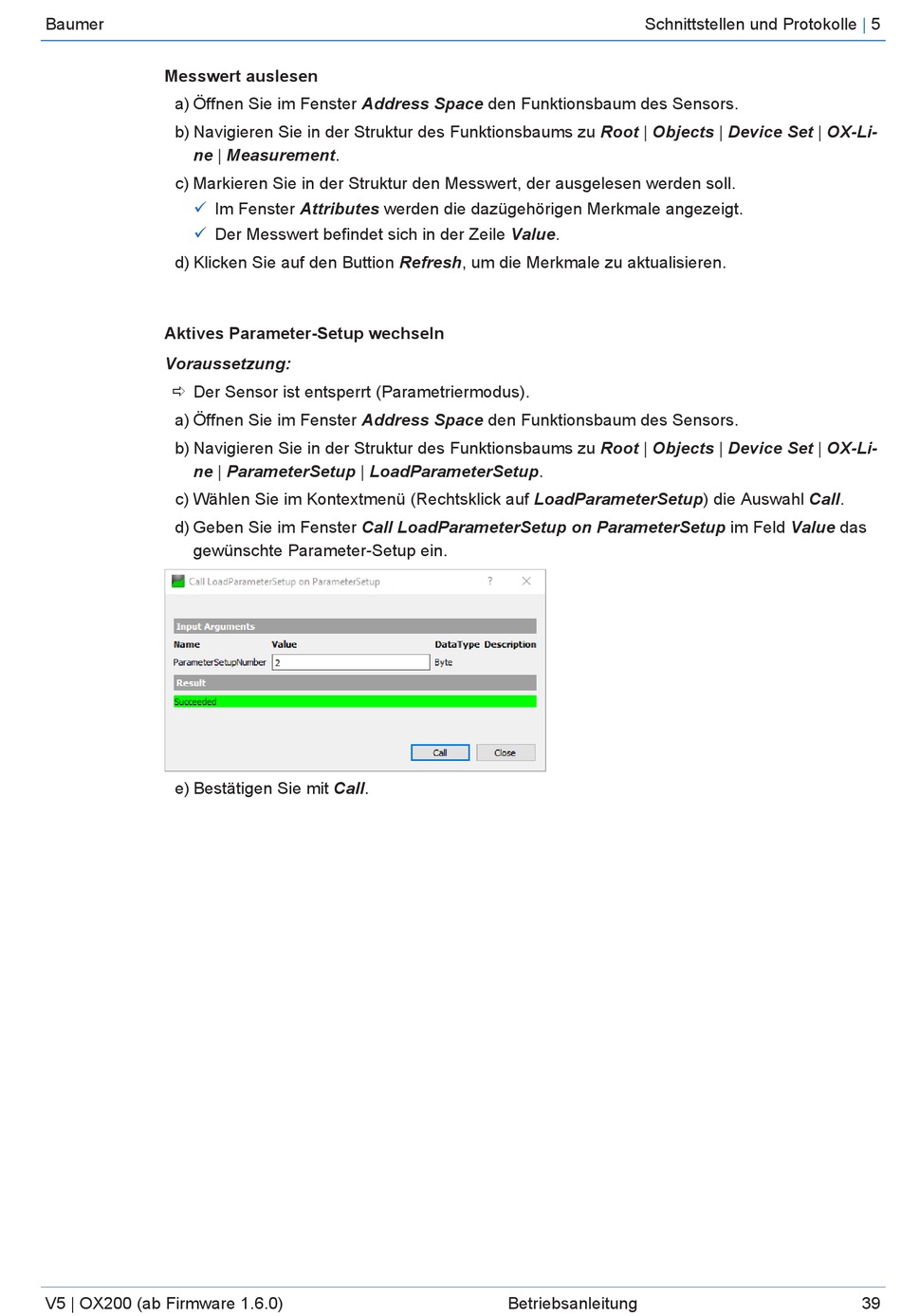

Messwert auslesen
a) Öffnen Sie im Fenster Address Space den Funktionsbaum des Sensors.
b) Navigieren Sie in der Struktur des Funktionsbaums zu Root | Objects | Device Set | OX-Li-
ne | Measurement.
c) Markieren Sie in der Struktur den Messwert, der ausgelesen werden soll.
ü
Im Fenster Attributes werden die dazügehörigen Merkmale angezeigt.
ü
Der Messwert befindet sich in der Zeile Value.
d) Klicken Sie auf den Buttion Refresh, um die Merkmale zu aktualisieren.
Aktives Parameter-Setup wechseln
Voraussetzung:
ð Der Sensor ist entsperrt (Parametriermodus).
a) Öffnen Sie im Fenster Address Space den Funktionsbaum des Sensors.
b) Navigieren Sie in der Struktur des Funktionsbaums zu Root | Objects | Device Set | OX-Li-
ne | ParameterSetup | LoadParameterSetup.
c) Wählen Sie im Kontextmenü (Rechtsklick auf LoadParameterSetup) die Auswahl Call.
d) Geben Sie im Fenster Call LoadParameterSetup on ParameterSetup im Feld Value das
gewünschte Parameter-Setup ein.
e) Bestätigen Sie mit Call.
V5 | OX200 (ab Firmware 1.6.0)
Schnittstellen und Protokolle
Betriebsanleitung
|
5
39
