Inbetriebnahme
10.2

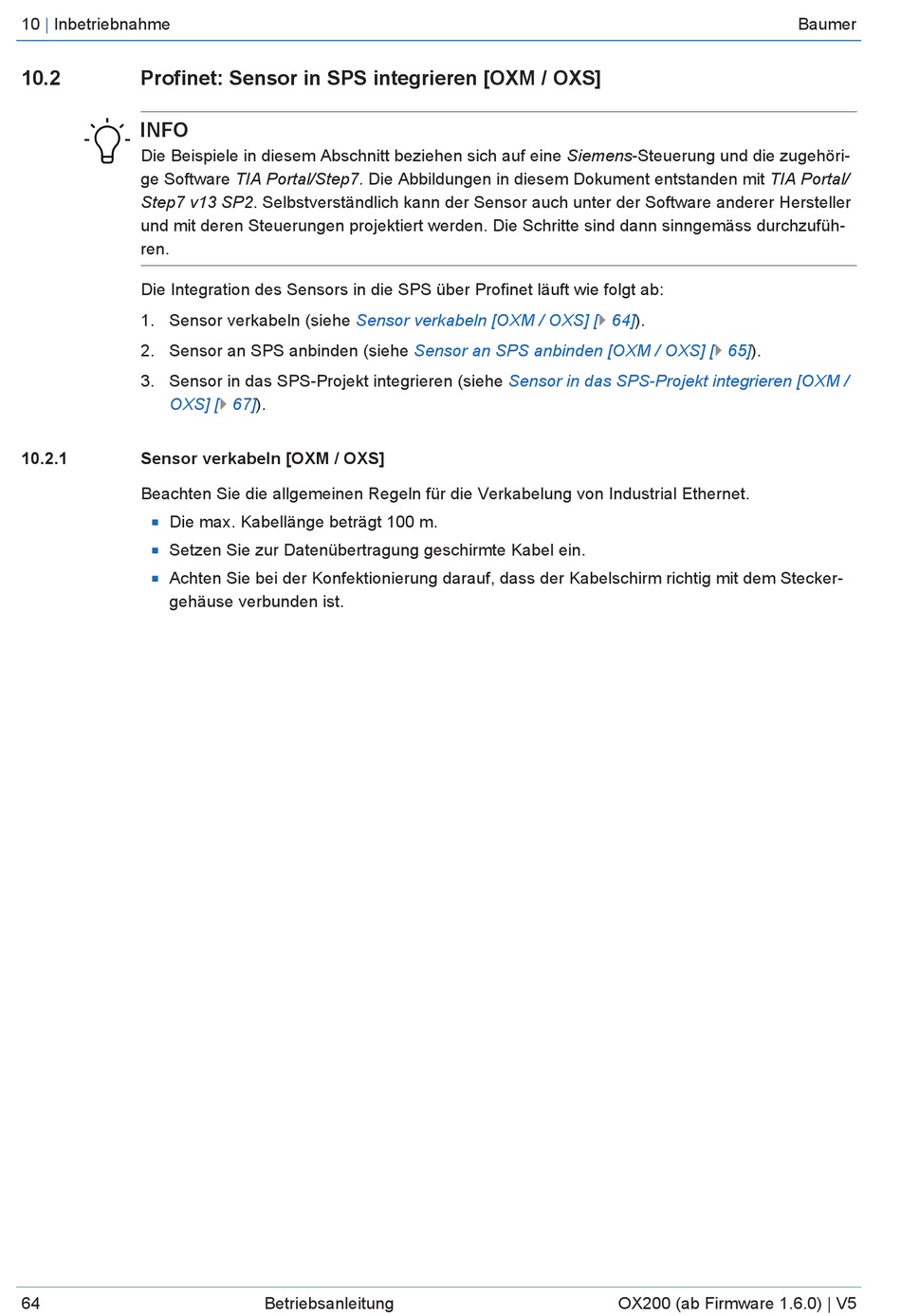

Profinet: Sensor in SPS integrieren [OXM / OXS]
INFO
Die Beispiele in diesem Abschnitt beziehen sich auf eine Siemens-Steuerung und die zugehöri-
ge Software TIA Portal/Step7. Die Abbildungen in diesem Dokument entstanden mit TIA Portal/
Step7 v13 SP2. Selbstverständlich kann der Sensor auch unter der Software anderer Hersteller
und mit deren Steuerungen projektiert werden. Die Schritte sind dann sinngemäss durchzufüh-
ren.
Die Integration des Sensors in die SPS über Profinet läuft wie folgt ab:
1. Sensor verkabeln (siehe
2. Sensor an SPS anbinden (siehe
3. Sensor in das SPS-Projekt integrieren (siehe
OXS]
10.2.1
Sensor verkabeln [OXM / OXS]
Beachten Sie die allgemeinen Regeln für die Verkabelung von Industrial Ethernet.
Die max. Kabellänge beträgt 100 m.
n
Setzen Sie zur Datenübertragung geschirmte Kabel ein.
n
Achten Sie bei der Konfektionierung darauf, dass der Kabelschirm richtig mit dem Stecker-
n
gehäuse verbunden ist.
