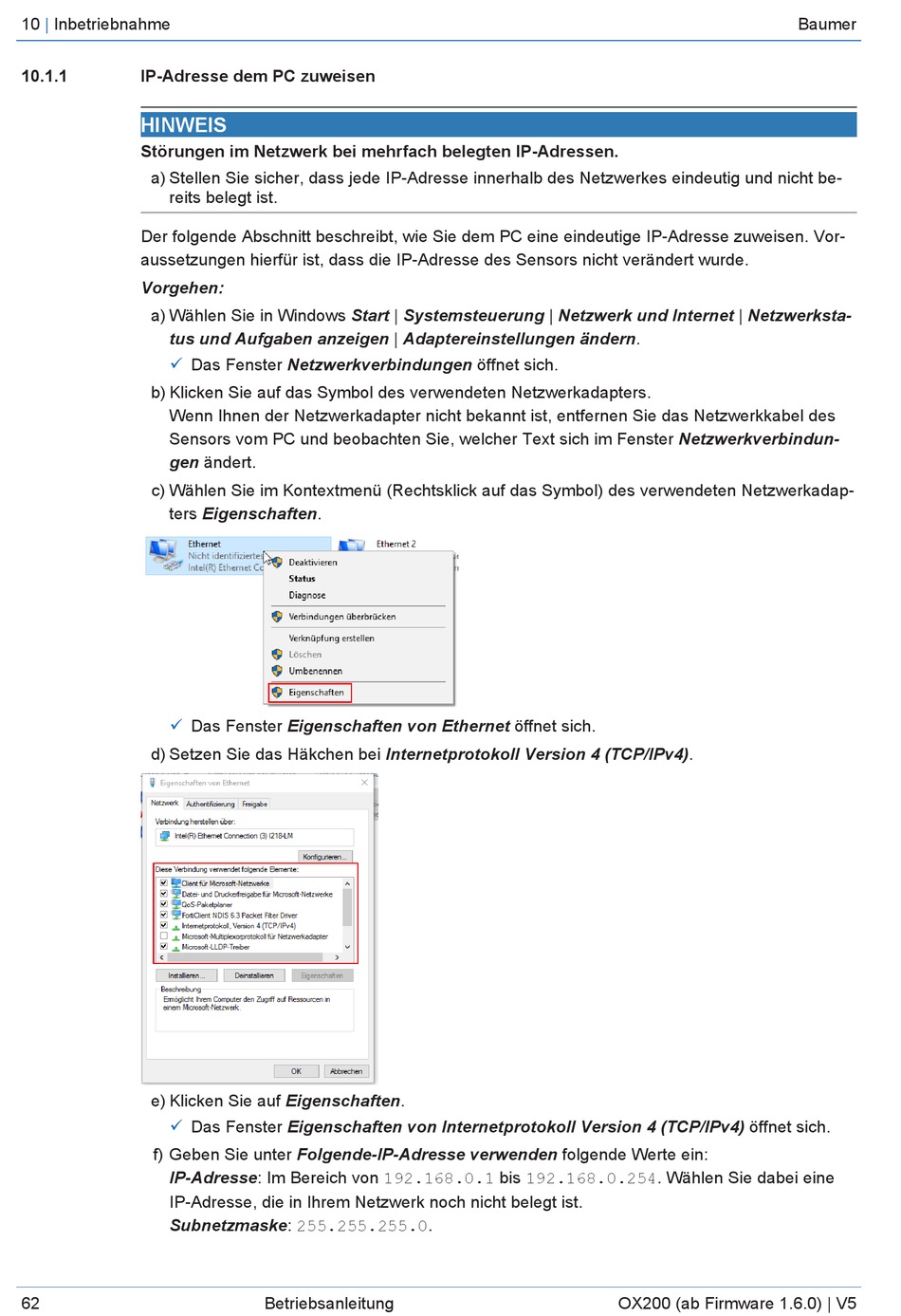

10
|
Inbetriebnahme
10.1.1
IP-Adresse dem PC zuweisen
HINWEIS
Störungen im Netzwerk bei mehrfach belegten IP-Adressen.
a) Stellen Sie sicher, dass jede IP-Adresse innerhalb des Netzwerkes eindeutig und nicht be-
reits belegt ist.
Der folgende Abschnitt beschreibt, wie Sie dem PC eine eindeutige IP-Adresse zuweisen. Vor-
aussetzungen hierfür ist, dass die IP-Adresse des Sensors nicht verändert wurde.
Vorgehen:
a) Wählen Sie in Windows Start | Systemsteuerung | Netzwerk und Internet | Netzwerksta-
tus und Aufgaben anzeigen | Adaptereinstellungen ändern.
ü
Das Fenster Netzwerkverbindungen öffnet sich.
b) Klicken Sie auf das Symbol des verwendeten Netzwerkadapters.
Wenn Ihnen der Netzwerkadapter nicht bekannt ist, entfernen Sie das Netzwerkkabel des
Sensors vom PC und beobachten Sie, welcher Text sich im Fenster Netzwerkverbindun-
gen ändert.
c) Wählen Sie im Kontextmenü (Rechtsklick auf das Symbol) des verwendeten Netzwerkadap-
ters Eigenschaften.
ü
Das Fenster Eigenschaften von Ethernet öffnet sich.
d) Setzen Sie das Häkchen bei Internetprotokoll Version 4 (TCP/IPv4).
e) Klicken Sie auf Eigenschaften.
ü
Das Fenster Eigenschaften von Internetprotokoll Version 4 (TCP/IPv4) öffnet sich.
f) Geben Sie unter Folgende-IP-Adresse verwenden folgende Werte ein:
IP-Adresse: Im Bereich von 192.168.0.1 bis 192.168.0.254. Wählen Sie dabei eine
IP-Adresse, die in Ihrem Netzwerk noch nicht belegt ist.
Subnetzmaske: 255.255.255.0.
62
Betriebsanleitung
OX200 (ab Firmware 1.6.0) | V5
Baumer
