Baumer

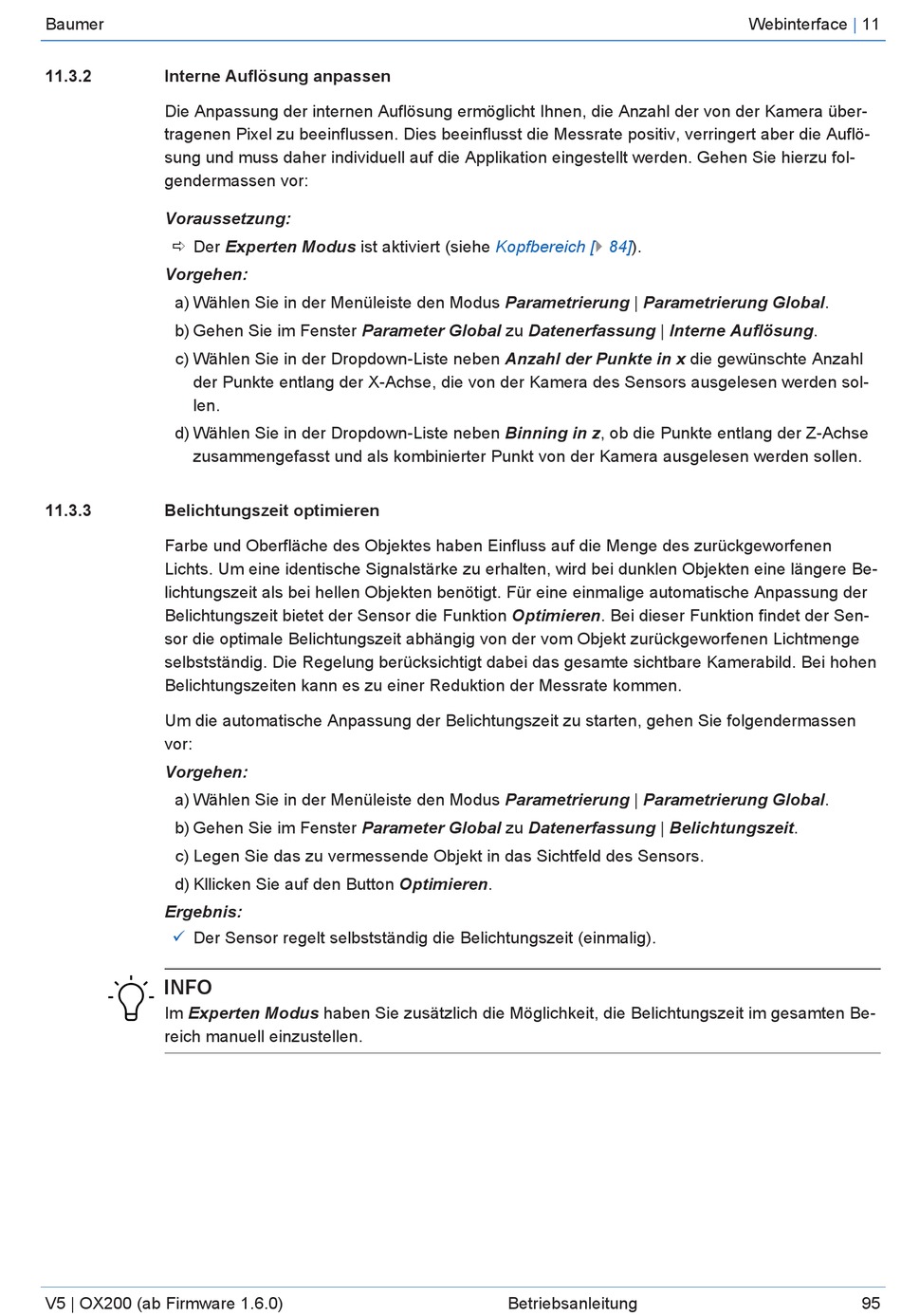

11.3.2
Interne Auflösung anpassen
Die Anpassung der internen Auflösung ermöglicht Ihnen, die Anzahl der von der Kamera über-
tragenen Pixel zu beeinflussen. Dies beeinflusst die Messrate positiv, verringert aber die Auflö-
sung und muss daher individuell auf die Applikation eingestellt werden. Gehen Sie hierzu fol-
gendermassen vor:
Voraussetzung:
ð Der Experten Modus ist aktiviert (siehe
Vorgehen:
a) Wählen Sie in der Menüleiste den Modus Parametrierung | Parametrierung Global.
b) Gehen Sie im Fenster Parameter Global zu Datenerfassung | Interne Auflösung.
c) Wählen Sie in der Dropdown-Liste neben Anzahl der Punkte in x die gewünschte Anzahl
der Punkte entlang der X-Achse, die von der Kamera des Sensors ausgelesen werden sol-
len.
d) Wählen Sie in der Dropdown-Liste neben Binning in z, ob die Punkte entlang der Z-Achse
zusammengefasst und als kombinierter Punkt von der Kamera ausgelesen werden sollen.
11.3.3
Belichtungszeit optimieren
Farbe und Oberfläche des Objektes haben Einfluss auf die Menge des zurückgeworfenen
Lichts. Um eine identische Signalstärke zu erhalten, wird bei dunklen Objekten eine längere Be-
lichtungszeit als bei hellen Objekten benötigt. Für eine einmalige automatische Anpassung der
Belichtungszeit bietet der Sensor die Funktion Optimieren. Bei dieser Funktion findet der Sen-
sor die optimale Belichtungszeit abhängig von der vom Objekt zurückgeworfenen Lichtmenge
selbstständig. Die Regelung berücksichtigt dabei das gesamte sichtbare Kamerabild. Bei hohen
Belichtungszeiten kann es zu einer Reduktion der Messrate kommen.
Um die automatische Anpassung der Belichtungszeit zu starten, gehen Sie folgendermassen
vor:
Vorgehen:
a) Wählen Sie in der Menüleiste den Modus Parametrierung | Parametrierung Global.
b) Gehen Sie im Fenster Parameter Global zu Datenerfassung | Belichtungszeit.
c) Legen Sie das zu vermessende Objekt in das Sichtfeld des Sensors.
d) Kllicken Sie auf den Button Optimieren.
Ergebnis:
ü
Der Sensor regelt selbstständig die Belichtungszeit (einmalig).
INFO
Im Experten Modus haben Sie zusätzlich die Möglichkeit, die Belichtungszeit im gesamten Be-
reich manuell einzustellen.
V5 | OX200 (ab Firmware 1.6.0)
Kopfbereich
[} 84]).
Betriebsanleitung
Webinterface
|
11
95
