Baumer
8.2

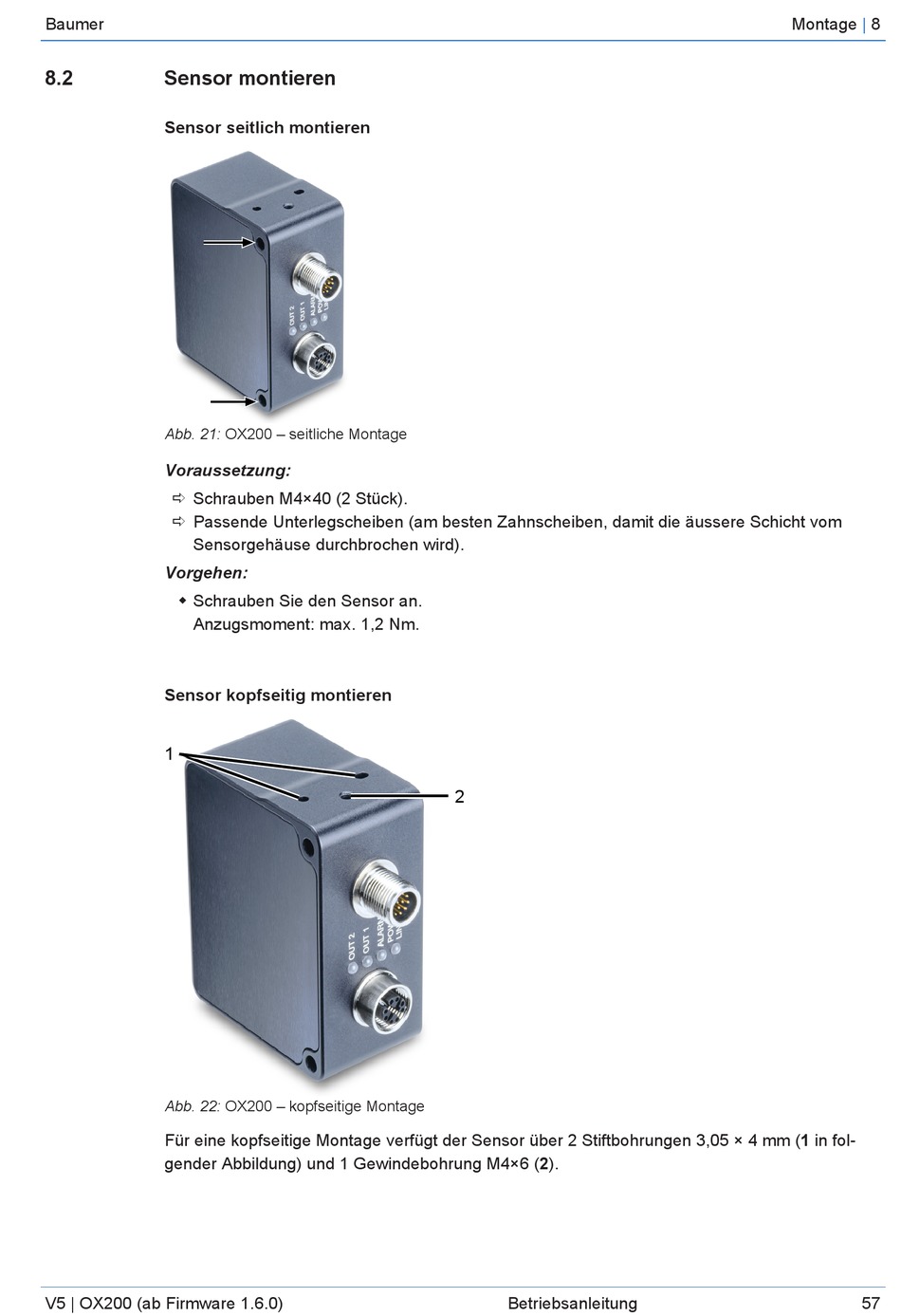

Sensor montieren
Sensor seitlich montieren

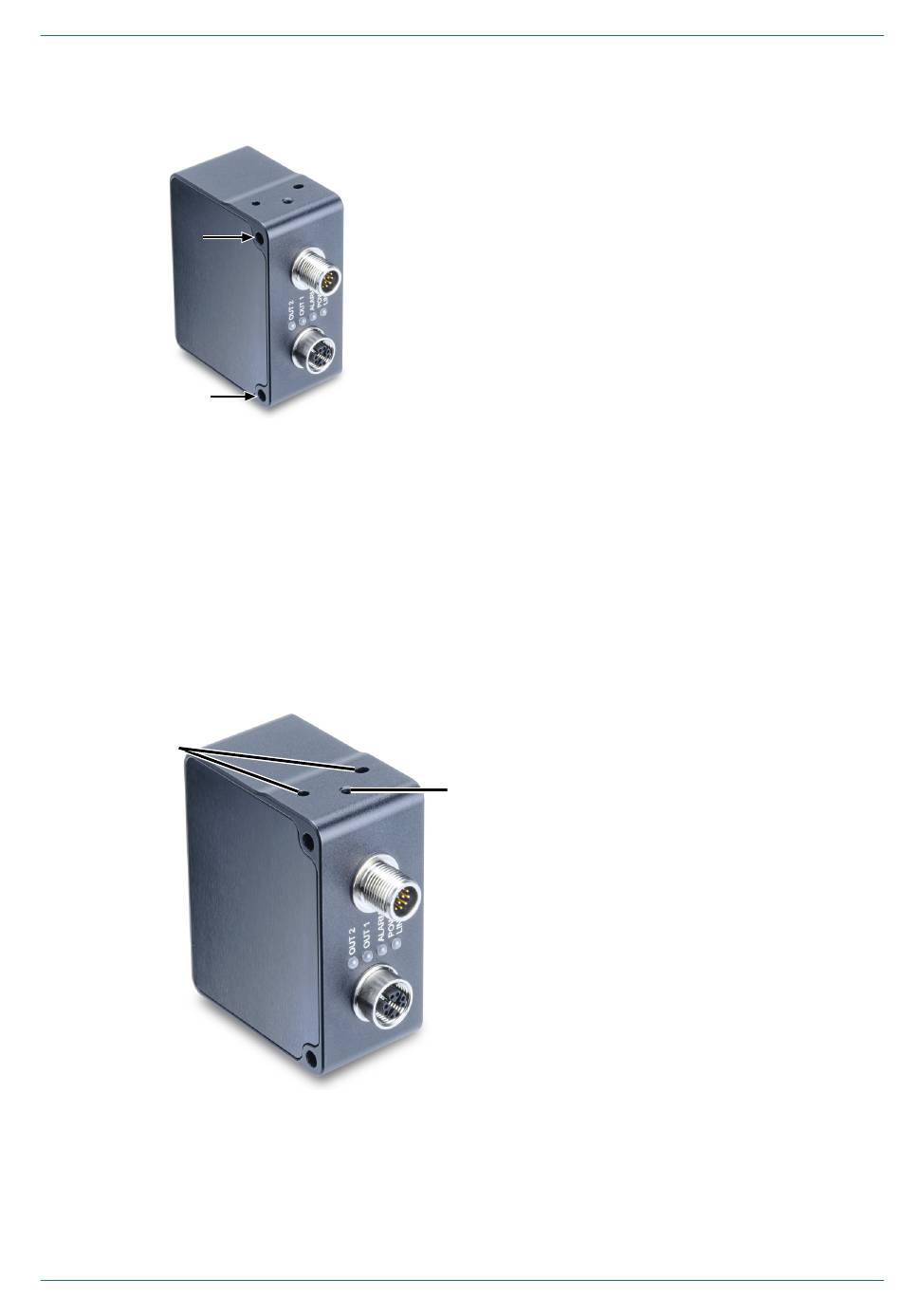

Abb. 21: OX200 – seitliche Montage
Voraussetzung:
ð Schrauben M4×40 (2 Stück).
ð Passende Unterlegscheiben (am besten Zahnscheiben, damit die äussere Schicht vom
Sensorgehäuse durchbrochen wird).
Vorgehen:
w Schrauben Sie den Sensor an.
Anzugsmoment: max. 1,2 Nm.
Sensor kopfseitig montieren
1
Abb. 22: OX200 – kopfseitige Montage
Für eine kopfseitige Montage verfügt der Sensor über 2 Stiftbohrungen 3,05 × 4 mm (1 in fol-
gender Abbildung) und 1 Gewindebohrung M4×6 (2).
V5 | OX200 (ab Firmware 1.6.0)
2
Betriebsanleitung
Montage
|
8
57
