8. PC AANSLUITI
In geval de PC-interface in de computer niet voldoende stroom voor de elektronica in
de QuadroCopter voorziet, moet de aandrijfaccu op de RC EYE 650 worden
aangesloten.
Het lightboard beschikt over een seriële interface, net zoals het controlepaneel van de RC EYE 650. Via
deze beide interfaces kunnen de elektronica's met een PC communiceren.

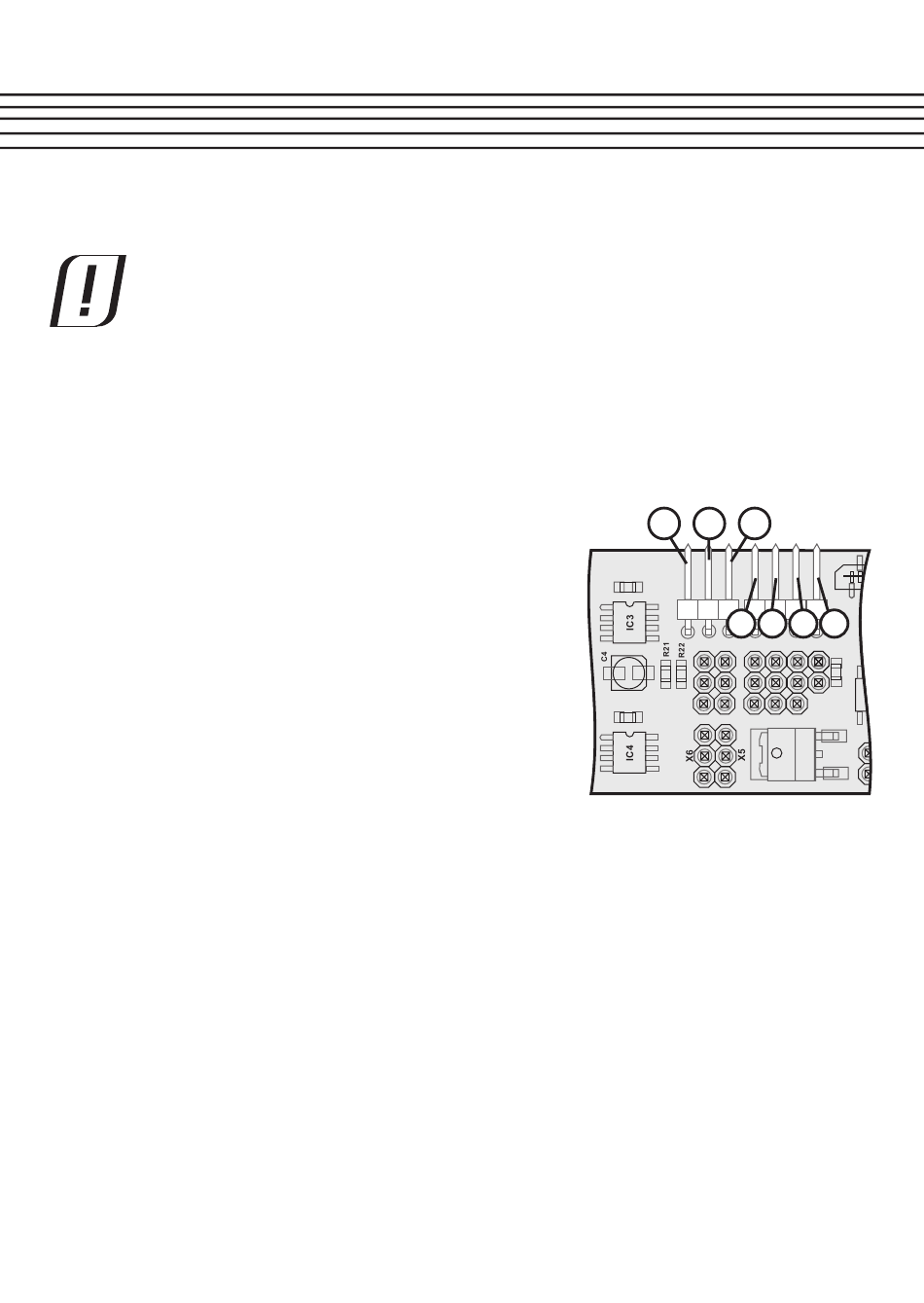

Met behulp van de jumper X11 kan het seriële interface van het lightboard ofwel via de 26-polige
interfacekabel met het controlepaneel van de RC EYE 650 (2 interne interface) communiceren of op de
interfaceaansluiting X12 geschakeld worden. Deze functie wordt voor toekomstige uitbreidingen gebruikt
en is op dit moment zonder functie.
Als contacten1 en 2 met behulp van een kortsluitingsbrug
verbonden zijn, dan is de interface op het controlepaneel van de
RC EYE 650 geactiveerd. Als contacten 2 en 3 met behulp van
een kortsluitingsbrug verbonden zijn, dan is de interface op het
lightboard (X12) geactiveerd.
9. ONDERHOUD EN VERZORGIN
De elektronica heeft geen onderhoud of verzorging nodig, maar moet tegen externe invloeden, zoals
vochtigheid worden beschermd.
1
2 3
CB3
X11 X12
GND TXD RXD
X8 X7 SW1
CB4
X10 X10
+5V
R2 R2
X9
IC2
