RC Logger Nachtflug-Kit Bedienungsanleitung Seite 90

6. MONTAGE

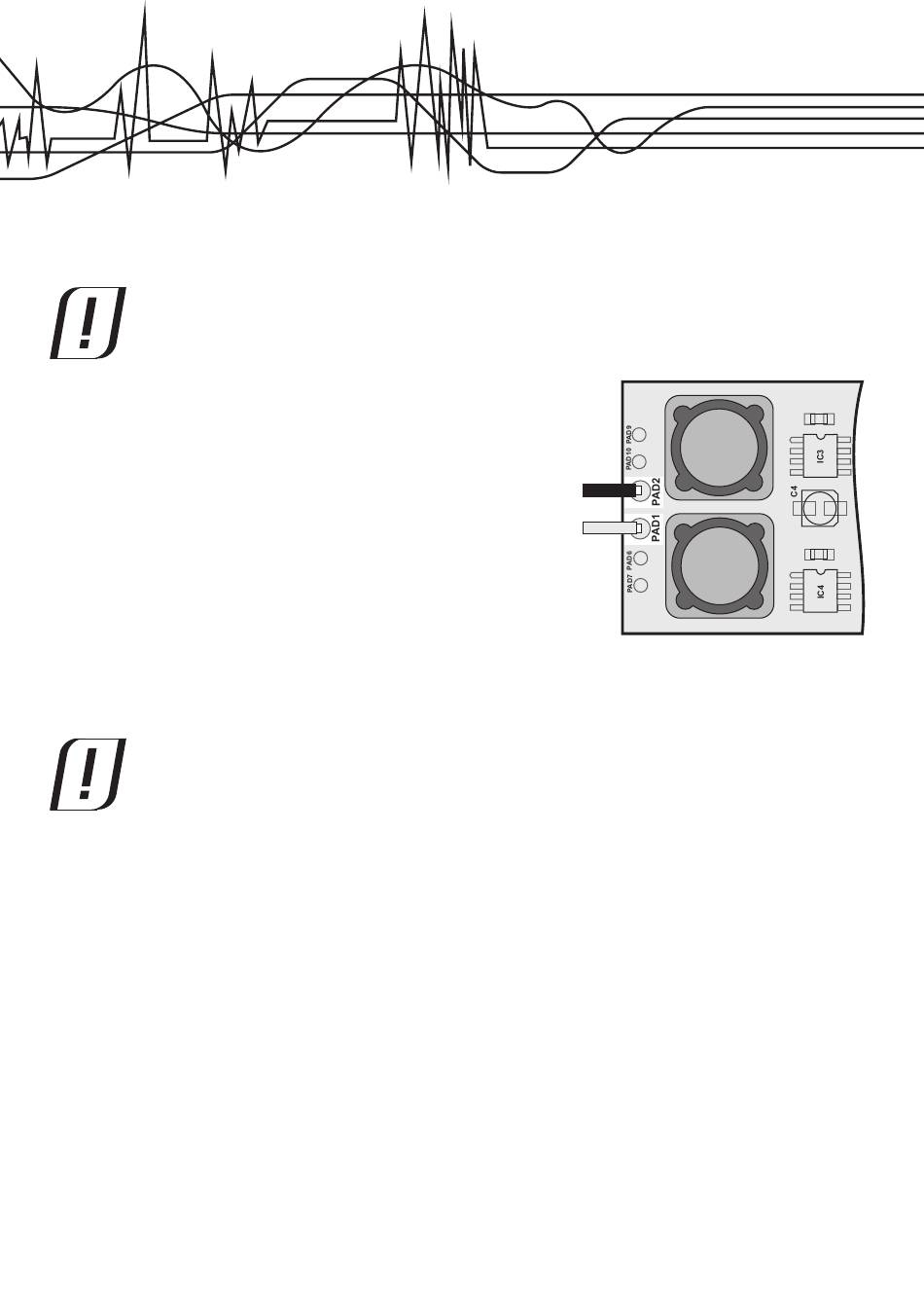

Voedingsspanning
Let op de juiste polariteit van de aansluitleidingen: rood = plus (+); zwart = min (-). Bij
een verkeerd verpoolde aansluiting wordt het lightboard vernield!
Voor de normale functie moet het lightboard met de LiPo-aandrij-
faccu van de RC EYE 650 worden verbonden.
Het is mogelijk om de verlichtingsprint via de balanceerconnector
aan te sluiten op de vliegaccu. Daarvoor is al een JST-XH-
connector op de verlichtingsprint voorgemonteerd.
Als alternatief kan de 12 V-voedingsbedrading van de verlicht-
ingsprint van de meegeleverde JST-EH- of de JST-TP-connector
worden voorzien.
Aansluiting van de power-LED's
Gebruik uitsluitend power-LED's die bij continu gebruik een stroom van maximum 350
mA opbrengen en zorg voor voldoende koeling van de LED's.
Bij het gebruik van twee of drie LED's op één uitgang moeten deze in serie worden
geschakeld. Let daarbij in elk geval op de juiste verpoling.
Het lightboard stelt twee uitgangen ter beschikking voor de aansluiting van power-LED's (L1 en L2). Op
deze uitgangen worden de twee meegeleverde vermogen-LED's in serie aangesloten. Er kunnen per
aansluiting maximaal drie vermogen-LED's in serie worden aangesloten.
Onafhankelijk van het aantal LED's (1 - 3) is de uitgangsstroom tot 350 mA begrensd en de uitgangen zijn
continu kortsluitbestendig. De typische stroom ligt rond 300 mA.
90
+
L2
L1
-
-
+
+
L1
L2
-
CB3
CB4
