RC Logger Nachtflug-Kit Bedienungsanleitung Seite 28

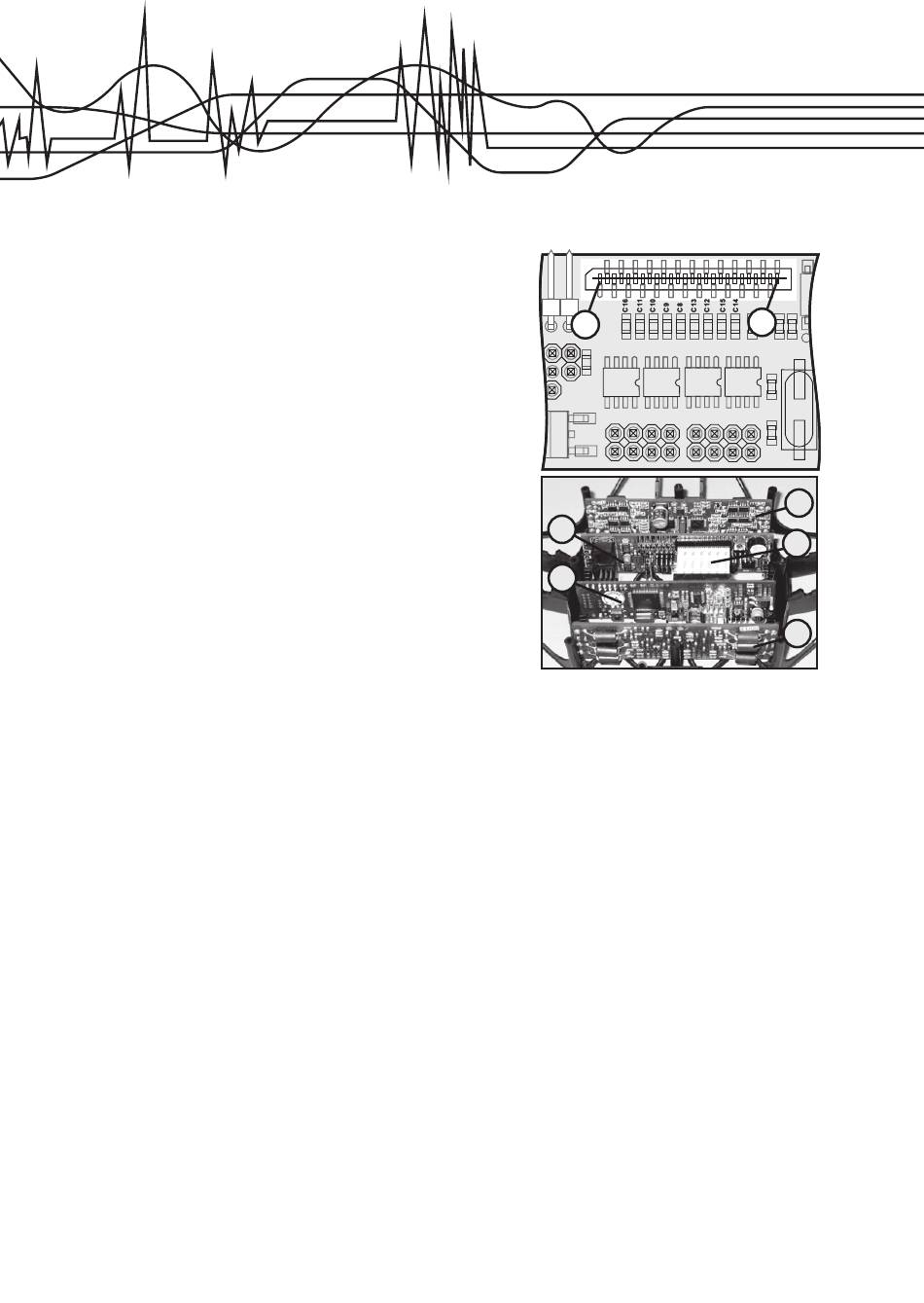

Conexión de la interfaz
Para conectar el panel de luces (1) con el panel de control
(2), el panel de luces incluye un cable plano flexible de 26
hilos (3) que hay que introducir en el listón de conexión
para el cable de cinta plana de la interfaz.
Durante la instalación posterior del panel de luces en el RC
EYE 650, observe que ambos listones de conexión para el
cable de cinta plana de la interfaz (panel de luces y panel
de control) estén uno frente al otro.
Al colocar el panel de luces en el RC EYE 650 el cable de
cinta plana puede desplazarse hacia abajo con un pasador.
Al colocar el panel de luces observe que existe una
distancia suficiente entre el panel de luces y la tarjeta de
circuitos impresos del controlador del motor (4) y que los
componentes no pueden tocarse mutuamente.
7. PUESTA EN FUNCIONAMIENTO DEL KIT DE VUELO NOCTURNO
Información básica
Conecte primero los LEDs, las tiras de LEDs, los LEDs de encendido y los servos elegidos al panel de
luces.
El cable plano flexible de 26 hilos tiene una longitud suficiente que permite manejar el panel de luces
para configurar y examinar también fuera del marco del RC EYE 650.
Para ello coloque un trozo de plástico u otro material aislante debajo de forma que se pueda prevenir con
eficacia el peligro de cortocircuito entre el panel de luces y otros componentes electrónicos del RC EYE
650.
A continuación encienda el emisor y conecte el acumulador de vuelo al RC EYE 650.
Si alimenta el panel de luces por medio del conector del estabilizador del acumulador de vuelo, primero
debe enchufar este conector antes de conectar la corriente de alta intensidad.
De esta forma se asegura de que el cable de cinta plana de 26 hilos no sufrirá ninguna sobrecarga
derivada de la tensión superior de los LEDs de encendido conectados.
Tras una breve fase de inicialización, los LEDs se iluminarán, parpadearán o permanecerán apagados,
de acuerdo al modo luminoso ajustado.
Se encuentra disponible un total de siete modos diferentes que se pueden ajustar individualmente por
medio del puente.
Además, cada modo luminoso puede encenderse en tres estados con la ayuda de una señal RC.
28
X10 X10
1
R2 R2
T4 T4 T5 T5 T2 T2
X9
X4 X3
IC2
1
2
R23 R1 C1
26
T3 T3
Q1 Q1
C2
C3
4
3
4
