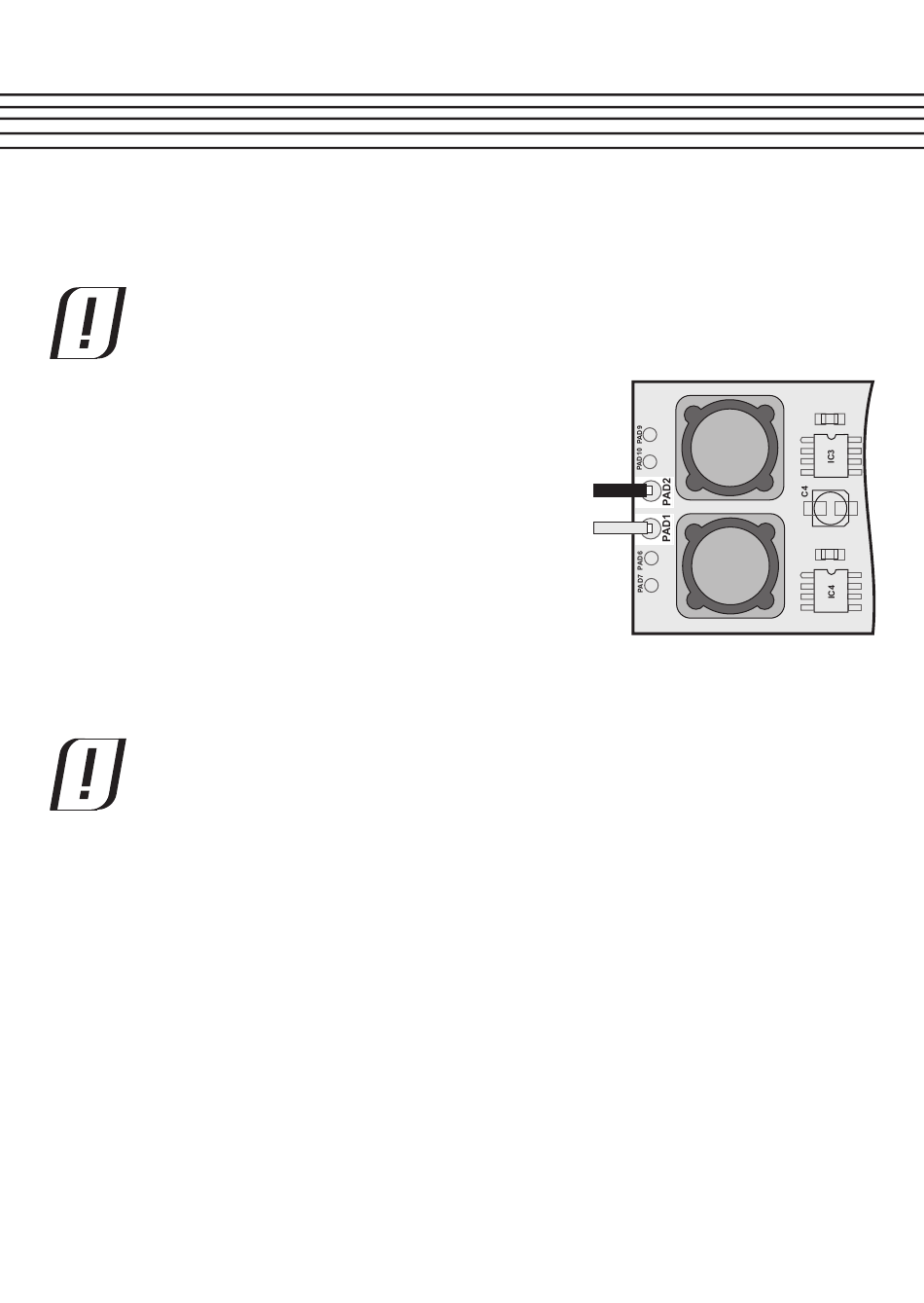

6. MONTAGE
Alimentation électrique
Respectez ici impérativement la polarité des câbles de raccordement : rouge = plus (+)
et noir = moins (-). La permutation des câbles peut détruire la platine d'éclairage !
Pour que le platine d'éclairage fonctionne correctement, elle doit
être raccordée à la batterie d'entraînement LiPo à 3 cellules du RC
EYE 650. Il est possible d'alimenter le Lightboard en le branchant
sur la fiche du balancier de l'accu de l'entraînement. Pour ce faire
un raccord JST-XH est déjà prémonté sur le Lightboard.
Vous pouvez également doter les câbles de raccordement 12 V du
Lightboard des connecteurs JST-EH ou JST-TP fournis.
Branchement des DEL Power
Utilisez uniquement des DEL Power avec un courant max. de 350 mA en fonction-
nement continu et garantissez un refroidissement suffisant des DEL.
En cas d'utilisation de deux ou trois DEL sur une sortie, celles-ci doivent être bran-
chées ensérie. Respectez alors impérativement la polarité.
La platine d'éclairage est munie de deux sorties pour le branchement des DEL Power (L1 et L2). Les deux
DEL d'alimentation fournies sont raccordées sur ces sorties. Vous pouvez raccorder jusqu'à trois DEL
d'alimentation en série sur chaque connecteur. Indépendamment du nombre de DEL (1 à 3), le courant
de sortie est limité à 350 mA et les sorties sont résistantes aux courts-circuits permanents. Le courant
typique se situe aux alentours de 300 mA.
+
L2
L1
-
-
+
+
L1
L2
-
CB3
CB4
41
