5. BEDIENINGSELEMENTEN

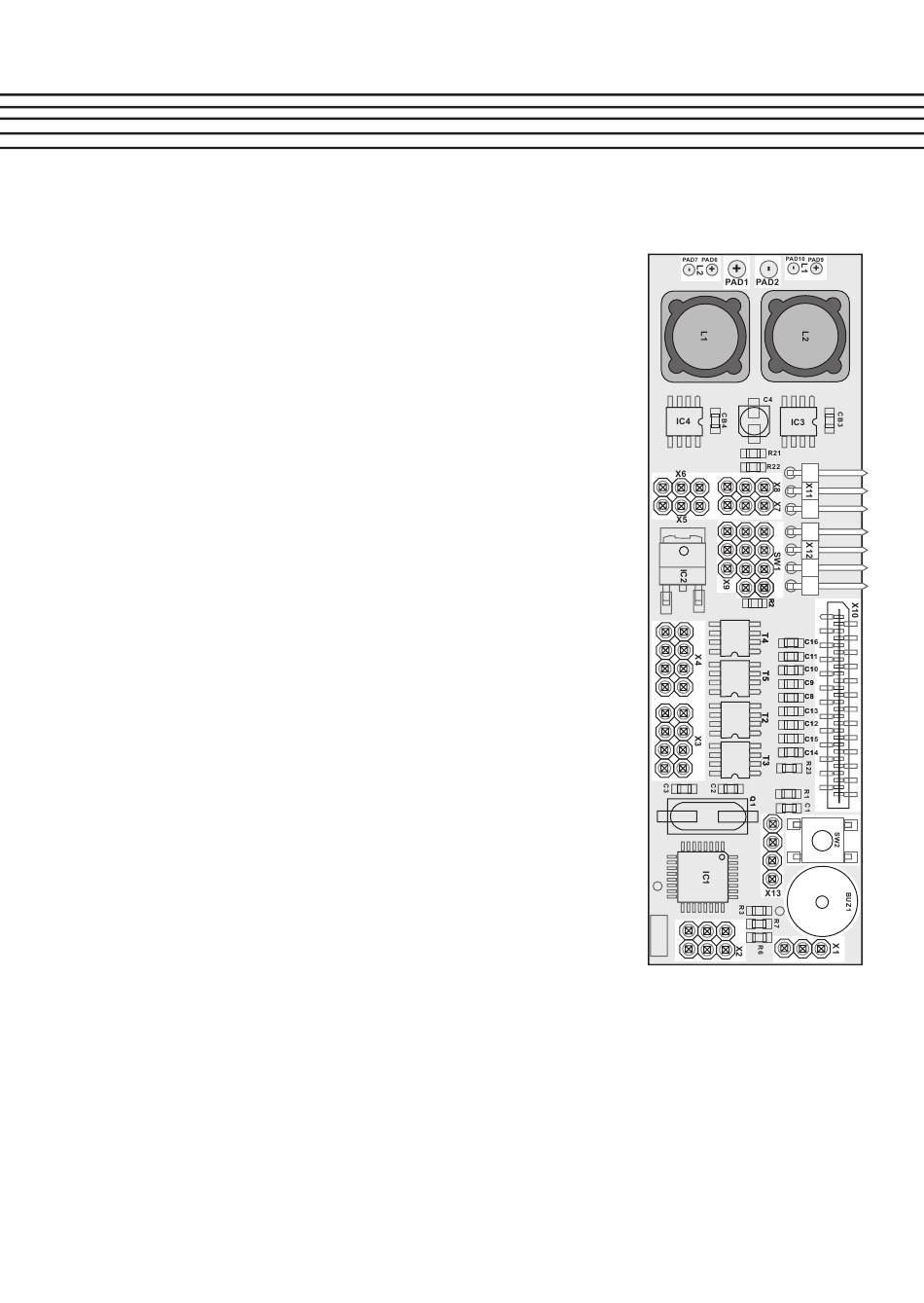

Het lightboard beschikt over de volgende aansluitcontacten, resp.
jumperstekkers:
PAD1: Plus-soldeerklem voor de voedingsspanning (+)
PAD2: Min-soldeerklem voor de voedingsspanning (-)
PAD6: Plus-soldeerklem voor power-LED-uitgang L2
PAD7: Min-soldeerklem voor power-LED-uitgang L2
PAD9: Plus-soldeerklem voor power-LED-uitgang L1
PAD10: Min-soldeerklem voor power-LED-uitgang L1
X1: jumperstekker voor de zoemer
X2: jumperstekker voor de lichtmodus
X3: aansluitcontacten voor LED, resp. LED-stroken 1 - 4
X4: aansluitcontacten voor LED, resp. LED-stroken 5 - 8
X5: Aansluitcontacten voor servo 1 (kanaal 5)
X6: Aansluitcontacten voor servo 2 (kanaal 6)
X7: Aansluitcontacten voor servo 3 (kanaal 7)
X8: Aansluitcontacten voor servo 4 (kanaal 8)
X9: Aansluitcontacten voor een extern RC-ingangssignaal
X10: Aansluitlijst lijst voor het interface-vlakbandkabel
X11: jumperstekker voor de interfaceselectie
X12: seriële interface
X13: Controleaansluiting voor de leidingen SA1, SA2 en status
SW1: jumperstekker voor de selectie van de RC-ingang
SW2: reset toets
BUZ1: Zoemer
