Esquema de conexión

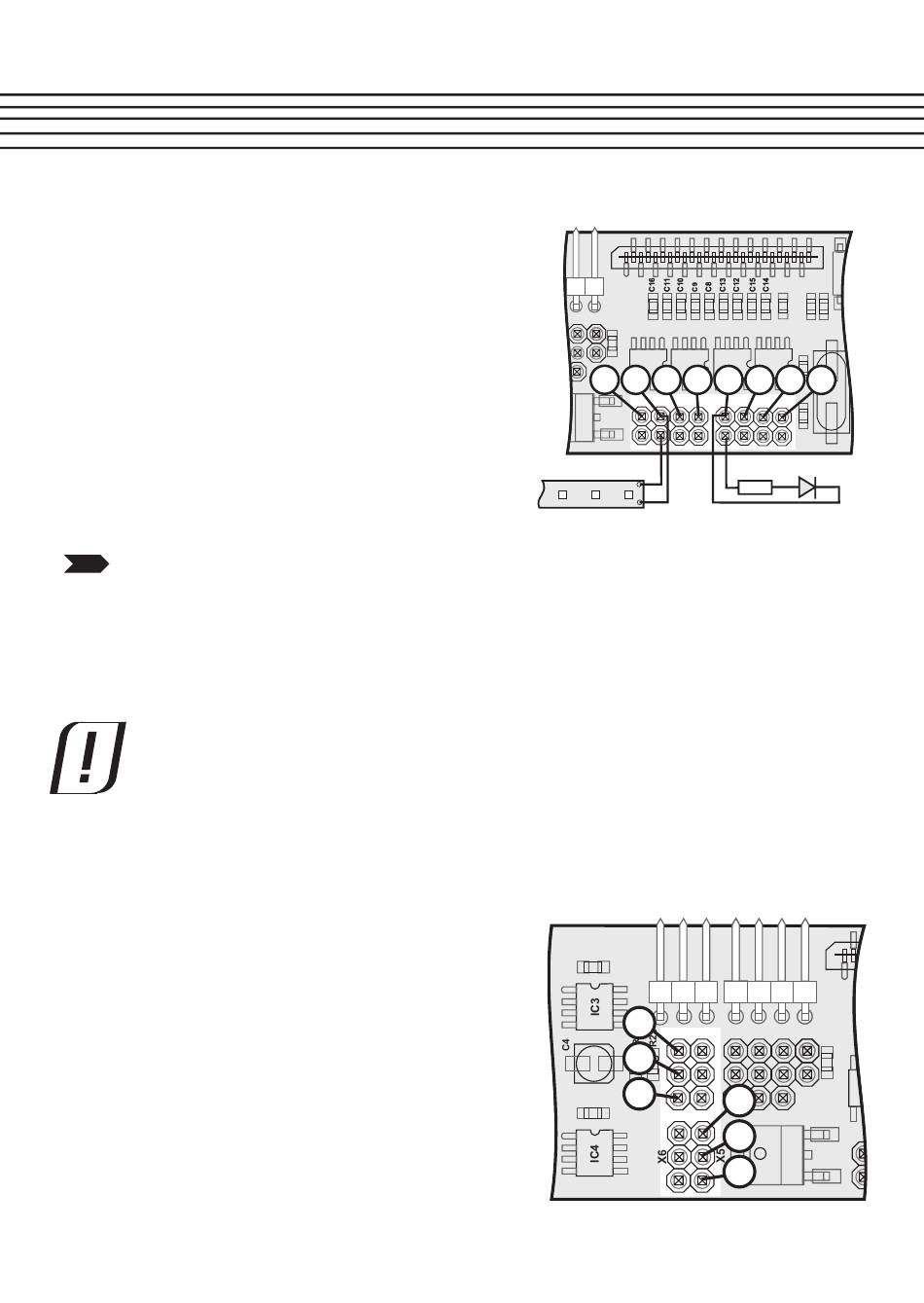

En la imagen se muestra la conexión esquemática de un
LED con salida de resistencia en aire L1 y la conexión de
un tira luminosa de 12 V a la conexión L6.
En lugar de los conductores se pueden soldar también regletas de contacto de 2,54 mm en
las conexiones X3 y X4 del panel de luces. Junto con las regletas de hembrillas adecuadas,
los LEDs no solo se pueden conectar fácilmente sino que se pueden desconectar o trasladar
de nuevo fácilmente si es necesario.
Conexión del servo
Observe al conectar los servos que el conductor de impulso (PPM) siempre tiene que
estar conectado con la clavija superior de los tres conectores de contacto.
Una vez que el panel de luces se ha montado en el RC EYE 650 y el mando a distancia está cor-
rectamente conectado y programado, se pueden conectar un máximo de cuatro servos (canales 5 - 8) al
panel de luces y manejarse con el mando a distancia. Sin embargo esto solo es posible si el emisor y el
receptor disponen de esta función.
Para la conexión del servo están previstos los contactos por
enchufes siguientes:
X5: servo 1 (salida de receptor/canal 5)
X6: servo 2 (salida de receptor/canal 6)
X7: servo 3 (salida de receptor/canal 7)
X8: servo 4 (salida de receptor/canal 8)
X10
X10
R2
R2
T4
T4
T5
T5
T2
T2
X9
L5 L6
L7
L8
L1
L2
X4
IC2
-
+
Rv
+
12 V
-
CB3
X11
X11
X12
PPM
X8 X7
+
-
PPM
CB4
+
-
R23
R1
C1
T3
T3
Q1
Q1
L3
L4
C2
X3
C3
LED
X10
X10
SW1
R2
R2
X9
IC2
