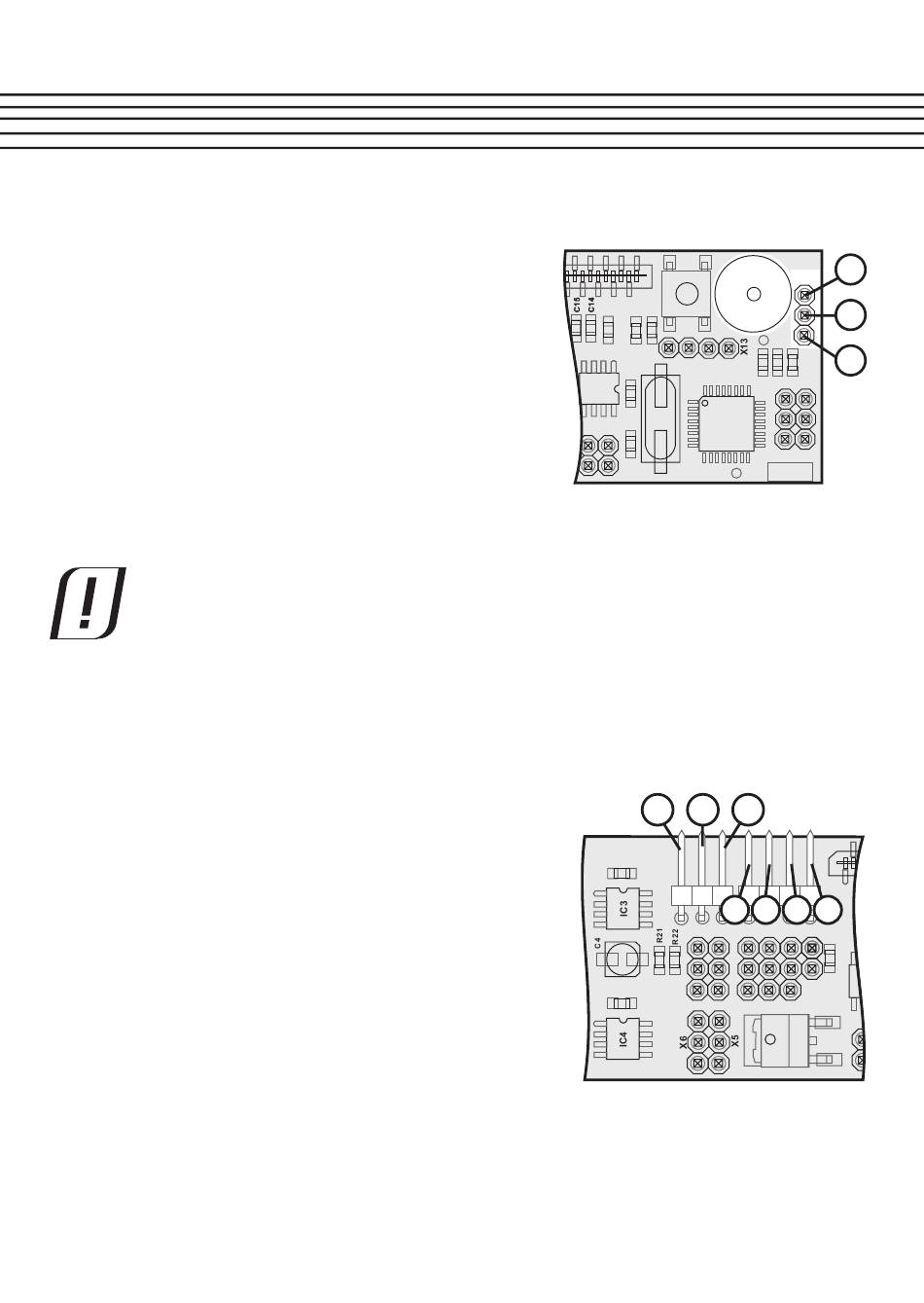

Configuración del zumbador
El zumbador se puede conectar y desconectar con la ayuda del
conector puente (X1).
Si no hay ningún puente colocado o los contactos 1 y 2 están
conectados mediante un puente de cortocircuito, el zumbador
está desconectado.
Si los contactos 2 y 3 están conectados por medio de un
puente de cortocircuito, el zumbador está activado y emite las
señales de acuerdo a la tabla de modos.
8. CONEXIÓN DEL ORDENADOR
En el caso de que la interfaz del ordenador no disponga de alimentación de corriente
suficiente para el sistema electrónico del RC EYE 650, hay que conectar el acumulador
del accionamiento al RC EYE 650.
El panel de luces posee, al igual que el panel de control del RC EYE 650, una interfaz serial. El sistema
electrónico se puede comunicar con el ordenador a través de estas dos interfaces. Con la ayuda del
puente X11, la interfaz serial del panel de luces se puede comunicar por medio del cable de interfaz de
26 polos al panel de control del RC EYE 650 (2ª interfaz interna) o conmutarse a la conexión de inter-
faces X12. Esta función se utilizará para ampliaciones futuras y carece de función en estos momentos.
Si los contactos 1 y 2 están conectados con la ayuda de un
puente de cortocircuito, la interfaz del panel de control del RC
EYE 650 está activada.
Si los contactos 2 y 3 están conectados con la ayuda de un
puente de cortocircuito, la interfaz del panel de luces (X12) está
activada.
9. MANTENIMIENTO Y CUIDADOS
El sistema electrónico no necesita ningún tipo de mantenimiento ni cuidados, pero hay que protegerlo de
las influencias externas como la humedad.
BUZ1
SW2
R23
C1
R1
T3
T3
Q1
Q1
R3
C2
IC1
C3
1
2
3
CB3
X12
X11
GND
TXD
X8 X7
CB4
3
X1
2
R7
1
R6
X2
X10
X10
RXD
+5V
SW1
R2
R2
X9
IC2
33
