De aansluiting van de LED's gebeurt via
de soldeercontacten van de aansluitingen
L1 en L2.
Let daarbij op de aanduidingen op de
soldeerpunten:
PAD6: Plus-soldeeraansluiting voor power-
LED-uitgang L2
PAD7: Min-soldeeraansluiting voor power-
LED-uitgang L2
PAD9: Plus-soldeeraansluiting voor power-
LED-uitgang L1
PAD10: Min-soldeeraansluiting voor
power-LED-uitgang L1
Aansluiting van de LED-stroken/LED's
Let bij de aansluiting van LED's en LED-lichtstroken op de juiste verpoling van de
aansluitleidingen.
Het lightboard biedt de mogelijkheid tot acht LED-stroken met een bedrijfsspanning van 12 V en een
maximale stroomopname van 1 A/per strip rechtstreeks aan te solderen. Verder bevat het nachtvluchtg-
pakket vier kleurige LED-strips.
Ook wanneer de MOSFET-schakeluitgangen (FDS6890A) tot 7,5 A belastbaar zijn, wordt omwille van
de board-layout en de koeling aanbevolen, de individuele uitgangen niet hoger als 1 A te belasten. Wan-
neer u afzonderlijke LED's wilt solderen die een mindere bedrijfsspanning van slechts 2 - 3 V uitwijzen,
dan moet een geschikte voorschakelweerstand (Rv) worden berekend. Voor de berekening van de
voorschakelweerstand moet u met een bedrijfsspanning van 12 V werken, aangezien een vers opgeladen
LiPo-accu in plaats van 11,1 V meer dan 12 V kan opleveren.
Rekenvoorbeeld:
Neem aan dat de gebruikte lichtdiode een bedrijfsspanning van 2,6 V en een stroomopname van 20 mA
heeft. Nu moet vervolgens de spanning aan de voorschakelweerstand worden uitgerekend:
12 V – 2, 6 V = 9,4 V
Als u twee gelijke dioden na elkaar wilt schakelen, dan moet 2 x 2,6 V = 5,2 V van de bedrijfsspanning 12
V worden afgetrokken.
Bij drie gelijke dioden is het 3 x 2.6 V = 7.8 V, die van de bedrijfsspanning 12 V moet worden afgetrokken
(12 V - 7.8 V = 4.2 V).
Nu kan volgens de Wet van Ohm R = U : I de voorschakelweerstand Rv worden berekend:
Rv = 9,4 V : 0,02 A = 470 Ohm

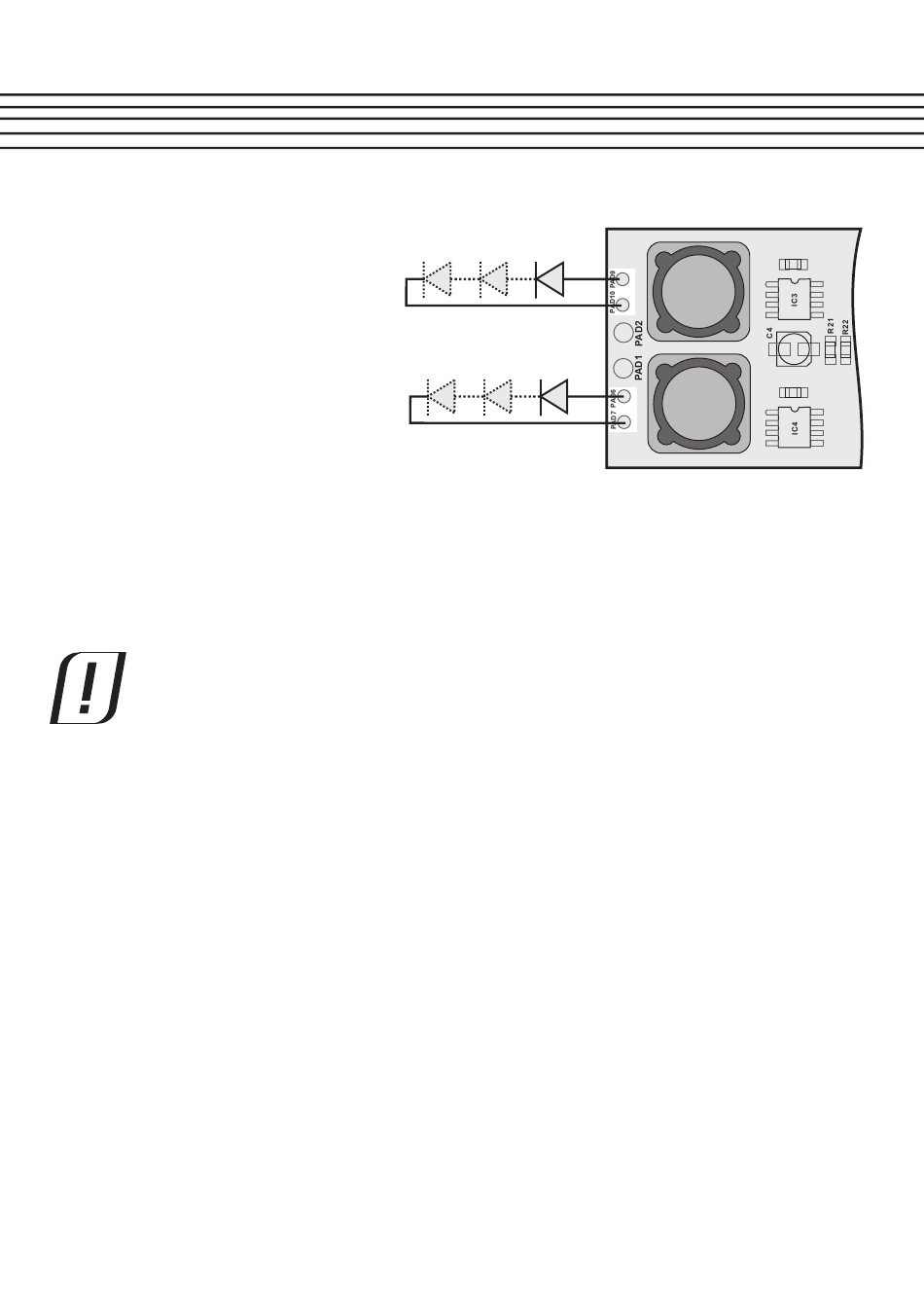

Power LED 1 - 3
+
+
+
-
-
-
Power LED 1 - 3
+
+
+
-
-
-
CB3
+
L2
L1
-
-
+
CB4
+
L1
L2
-
