5. PARTES

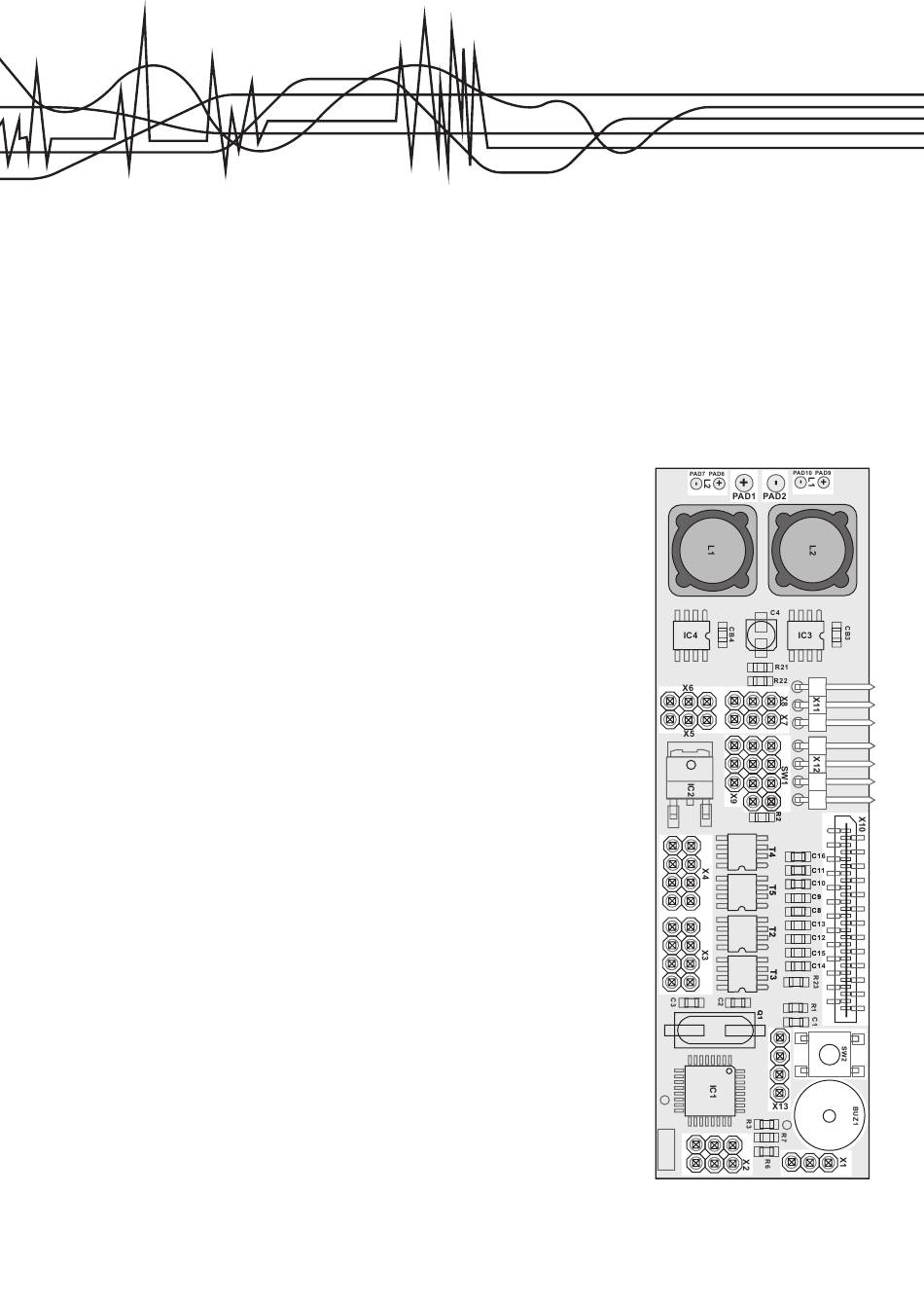

El panel de luces dispone de los siguientes contactos de conexión o
conectores puente:
PAD1: conexión soldada positiva para la tensión de suministro (+)
PAD2: conexión soldada negativa para la tensión de suministro (-)
PAD6: conexión soldada positiva para la salida del LED de encendido L2
PAD7: conexión soldada negativa para la salida del LED de encendido L2
PAD9: conexión soldada positiva para la salida del LED de encendido L1
PAD10: conexión soldada negativa para la salida del LED de encendido L1
X1: conector puente para el zumbador
X2: conector puente para el modo luminoso
X3: contactos de conexión para LEDs o tiras de LEDs 1 - 4
X4: contactos de conexión para LEDs o tiras de LEDs 5 - 8
X5: contactos de conexión para el servo 1 (canal 5)
X6: contactos de conexión para el servo 2 (canal 6)
X7: contactos de conexión para el servo 3 (canal 7)
X8: contactos de conexión para el servo 4 (canal 8)
X9: contactos de conexión para una señal de entrada RC externa
X10: listón de conexión para el cable de cinta plana de la interfaz
X11: conector puente de selección de interfaces
X12: interfaz serial
X13: conexión de control para las líneas SA1, SA2 y de estado
SW1: conector puente de selección de la entrada RC
SW2: tecla de reseteo
BUZ1: zumbador
