Anschluss-Schema

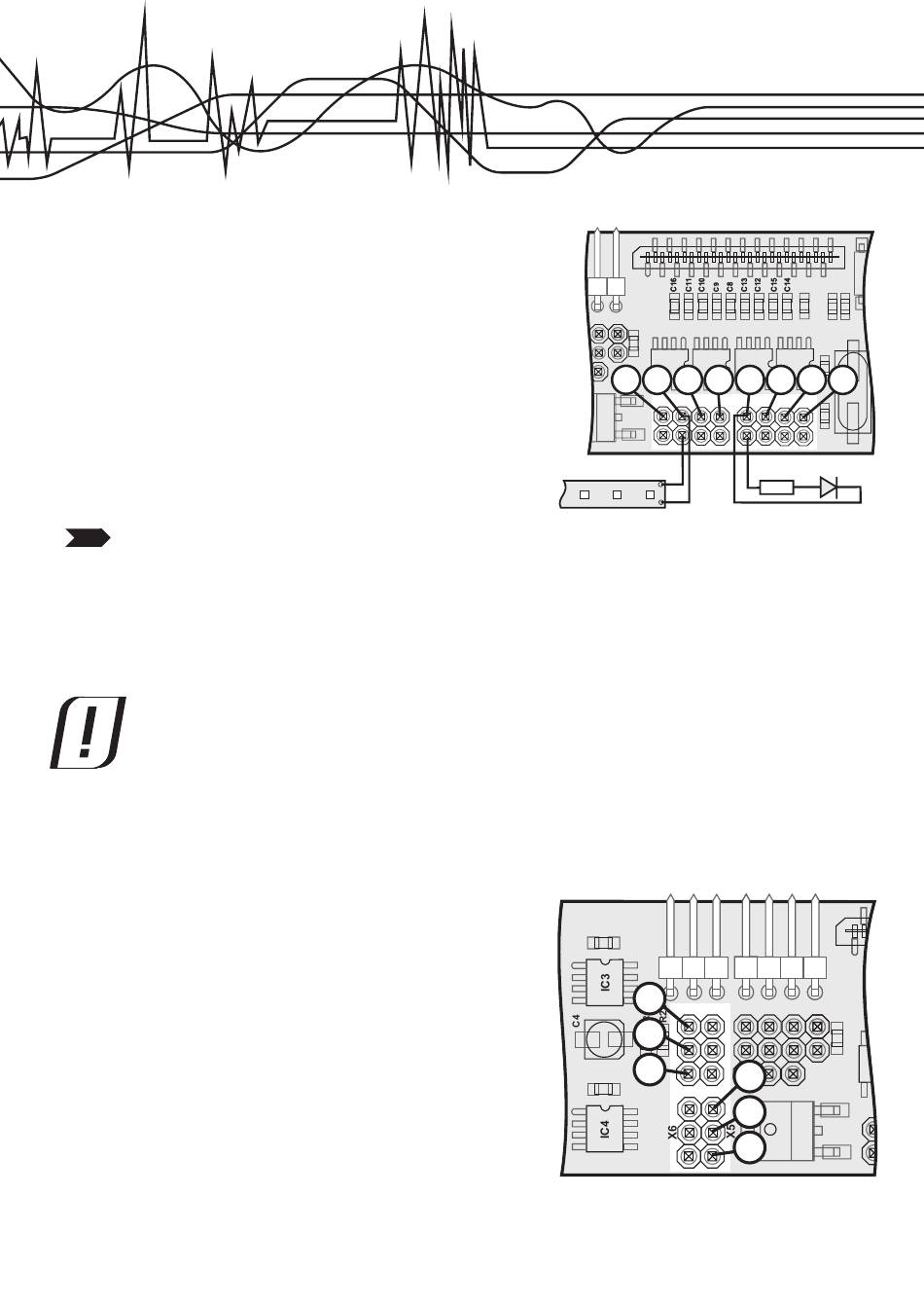

Das Bild zeigt Ihnen den schematischen Anschluss einer LED
mit Vorwiderstand Ausgang L1 und den Anschluss eines 12
V-Leuchtstreifens am Anschluss L6.
Anstelle der Anschlussdrähte können Sie an den Anschlüssen X3 und X4 auch 2,54 mm
Stiftleisten am Lightboard anlöten. In Verbindung mit den passenden Buchsenleisten lassen
sich so die LEDs nicht nur leicht anschließen, sondern bei Bedarf auch leicht wieder ab- oder
umstecken.
Servoanschluss
Beachten Sie beim Anschluss der Servos, dass die Impulsleitung (PPM) immer mit dem
oberen Pin der drei Kontaktstecker verbunden werden muss!
Wenn das Lightboard im RC EYE 650 eingebaut und die Fernsteuerung korrekt angeschlossen und
eingelernt wurde, können am Lightboard bis zu vier Servos (Kanal 5 - 8) angeschlossen und per Ferns-
teuerung bedient werden. Dies ist jedoch nur dann möglich, wenn Sender und Empfänger diese Funktion
zur Verfügung stellen.
Folgende Steckkontakte sind für den Servoanschluss
vorgesehen:
X5: Servo 1 (Empfängerausgang/Kanal 5)
X6: Servo 2 (Empfängerausgang/Kanal 6)
X7: Servo 3 (Empfängerausgang/Kanal 7)
X8: Servo 4 (Empfängerausgang/Kanal 8)
76
X10
X10
R2
R2
T4
T4
T5
T5
T2
T2
X9
L5 L6
L7
L8
L1
X4
IC2
-
+
+
12 V
-
CB3
X11
X11
X12
PPM
X8 X7
+
-
PPM
CB4
+
-
R23
R1
C1
T3
T3
Q1
Q1
L2
L3
L4
C2
X3
C3
Rv
LED
X10
X10
SW1
R2
R2
X9
IC2
