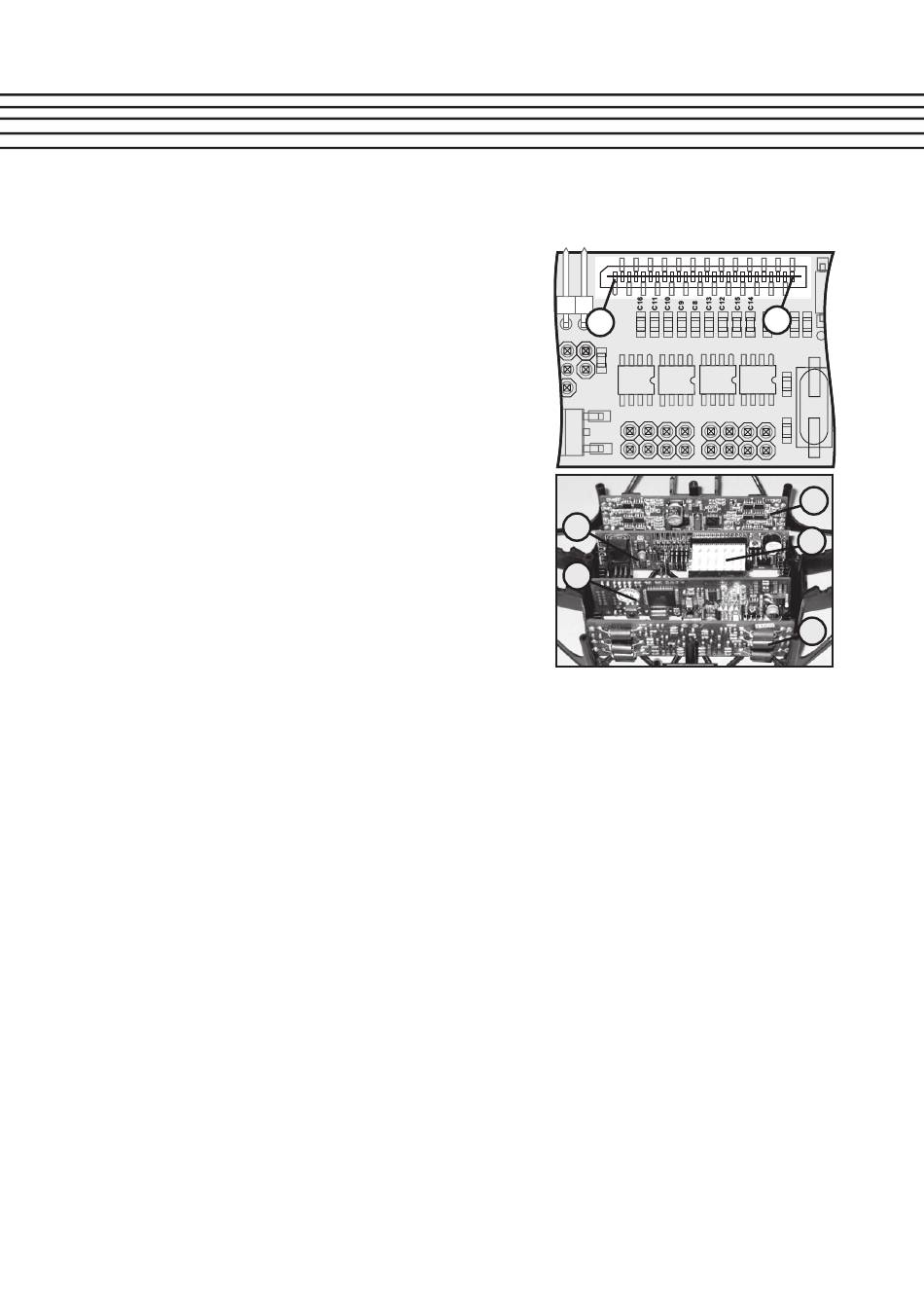

Interface-Anschluss
Für die Verbindung des Lightboards (1) mit dem Controlboard
(2) liegt dem Lightboard ein 26poliges Folienkabel (3) bei, das
an der Anschluss-Leiste für das Interface-Flachbandkabel
angesteckt werden muss.
Achten Sie später beim Einbau des Lightboards in den RC
EYE 650 darauf, dass die beiden Anschlussleisten für das
Interface-Flachbandkabel (Lightboard und Controlboard)
gegenüber liegen.
Beim Einsetzen des Lightboards in den RC EYE 650 kann
das Flachbandkabel in einer Schlaufe nach unten verlegt
werden.
Achten Sie beim Positionieren des Lightboard darauf,
dass ein ausreichender Abstand zwischen Lightboard und
Motortreiber-Platine (4) vorhanden ist und Bauteile sich nicht
gegenseitig berühren können.
7. INBETRIEBNAHME DES
Grundsätzliche Informationen
Schließen Sie zunächst die von Ihnen gewünschten LEDs, LED-Streifen, Power-LEDs und Servos am
Lightboard an.
Das 26polige Folien-Flachkabel ist ausreichend lang, sodass Sie das Lightboard zu Test- und Konfigura-
tionszwecken auch außerhalb des RC EYE 650-Rahmens betreiben können.
Legen Sie dazu ein Stück Kunststoff oder ein anderes isolierendes Material unter, sodass die Gefahr
eines Kurzschlusses zwischen dem Lightboard und anderen elektronischen Bauteilen des RC EYE 650
effektiv vermieden wird.
Schalten Sie anschließend den Sender ein und schließen Sie den Flugakku am RC EYE 650 an.
Wenn Sie das Lightboard über den Balancer-Stecker des Flugakkus versorgen, sollten Sie zunächst
diesen Stecker anschließen, bevor Sie die Hochstromstecker verbinden.
So stellen Sie sicher, dass das 26polige Flachbandkabel nicht durch den hohen Strom der angeschloss-
enen Power-LEDs überlastet wird.
Nach einer kurzen Initialisierungsphase, werden die LEDs entsprechend dem eingestellten Lichtmode
leuchten, blinken oder dunkel bleiben.
Es stehen insgesamt 7 verschiedene Modi zur Verfügung, die über Jumper individuell eingestellt werden
können.
Zusätzlich kann jeder Lichtmode mit Hilfe eines RC-Signals in drei Zustände geschaltet werden.
NACHTFLUG-KITS
