5. DISPOSITIVI DI COMANDO

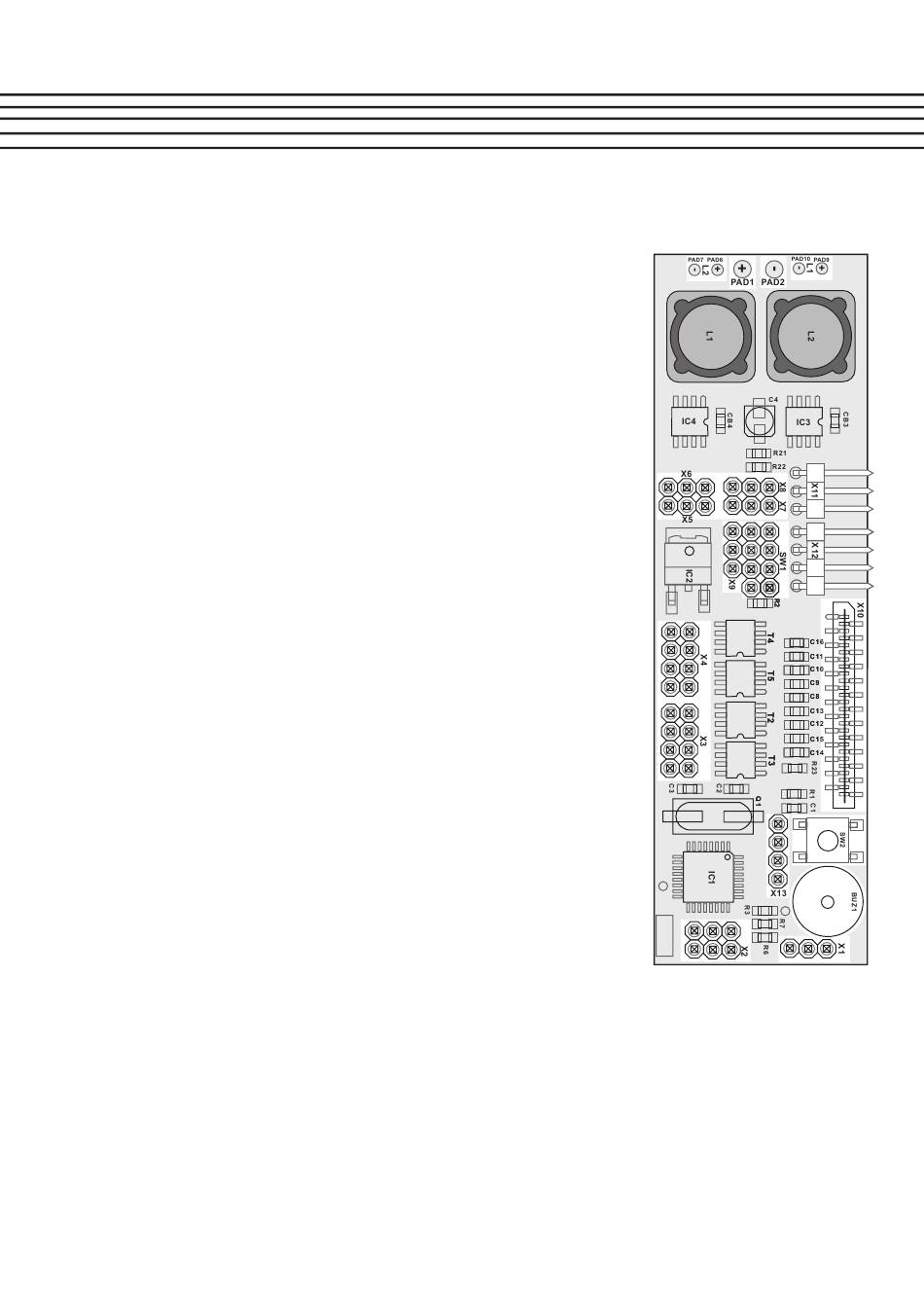

La scheda luci dispone dei seguenti contatti o ponticelli:
PAD1: Connessione a saldare positivo per la tensione di alimentazione (+)
PAD2: Connessione a saldare negativo per la tensione di alimentazione (-)
PAD6: Connessione a saldare positivo per l'uscita power LED L2
PAD7: Connessione a saldare negativo per l'uscita power LED L2
PAD9: Connessione a saldare positivo per l'uscita power LED L1
PAD10: Connessione a saldare negativo per l'uscita power LED L1
X1: Ponticello per il cicalino
X2: Ponticello per la modalità luci
X3: Contatti di collegamento per LED e fasce LED 1-4
X4: Contatti di collegamento per LED e fasce LED 5-8
X5: Contatti di collegamento per servo 1 (canale 5)
X6: Contatti di collegamento per servo 2 (canale 6)
X7: Contatti di collegamento per servo 3 (canale 7)
X8: Contatti di collegamento per servo 4 (canale 8)
X9: Contatti di collegamento per un segnale di ingresso esterno RC
X10: Blocco di connessione del cavo piatto d'interfaccia
X11: Ponticello per la scelta dell'interfaccia
X12: Interfaccia seriale
X13: Connessione di controllo per le linee SA1, SA2 e per lo stato
SW1: Ponticello per la scelta dell'ingresso RC
SW2: Pulsante reset
BUZ1: Cicalino
