La commande via les canaux 5, 6, 7 ou 8 est alors uniquement possible lorsque les canaux
de l'émetteur et du récepteur sont également disponibles ! Le cas contraire, vous pouvez
directement fournir un signal de servo externe (PPM) à partir d'une sortie de récepteur pas
encore affectée (par ex. canal 9) au contact de raccordement gauche du connecteur X9.

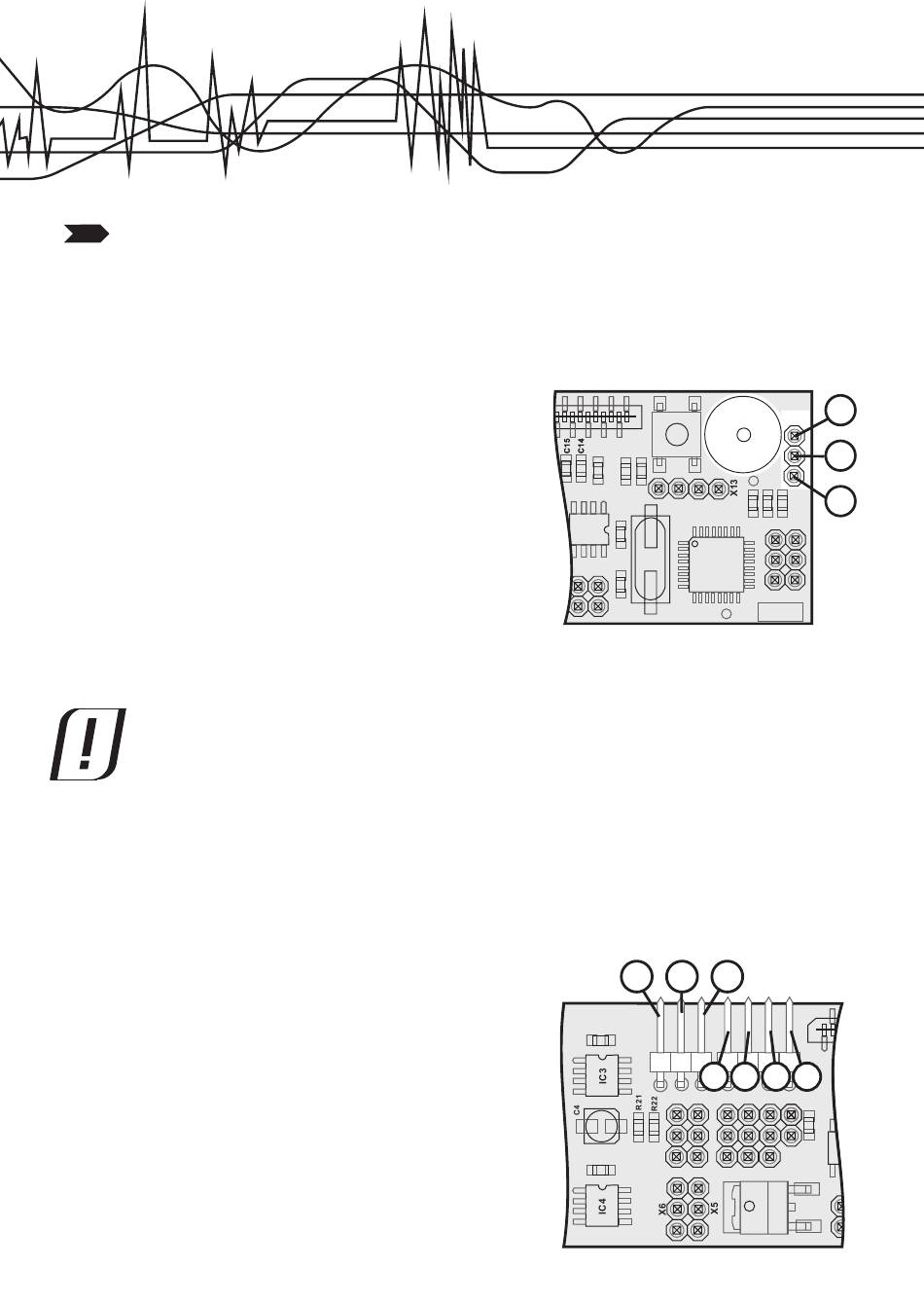

Configuration du ronfleur
Le ronfleur peut être activé ou désactivé à l'aide du cavalier
(X1).
Lorsqu'aucun cavalier n'est défini ou que les contacts 1 et 2
sont reliés par un cavalier, le ronfleur est éteint.
Lorsque les contacts 2 et 3 sont reliés par un cavalier, le
ronfleur est en service et émet les signaux conformément au
tableau des modes
8. BRANCHEMENT SUR L'ORDINATEU
Si l'alimentation électrique de l'interface de l'ordinateur est insuffisante pour
l'électronique du RC EYE 650, la batterie d'entraînement doit être raccordée au RC EYE
650.
La platine d'éclairage, tout comme la carte de commande du RC EYE 650, sont équipées d'une interface
sérielle. Ces deux interfaces assurent la communication des dispositifs électroniques avec l'ordinateur.
À l'aide du cavalier X11, l'interface sérielle de la platine d'éclairage peut soit communiquer avec la carte
de commande du RC EYE 650 (2ème interface interne) via le câble d'interface à 26 broches soit être
commutée sur la prise X12 de l'interface. Cette fonction est réservée aux extensions futures et est actuel-
lement sans fonction.
Lorsque les contacts 1 et 2 sont reliés par un cavalier,
l'interface sur la carte de commande du RC EYE 650 est
active.
Si les contacts 2 et 3 sont reliés à l'aide d'un pont de court-
circuit, l'interface est activée sur la platine d'éclairage (X12).
