Si al arrancar los motores se produce un fallo, se muestra por medio del código de error
siguiente:
1. Fallo del motor delantero: pulso largo, un pulso breve, repetidos (0,8 s con., 0,3 s con., 1 s descon.)
2. Fallo del motor interno: pulso largo, dos pulsos cortos, repetidos (0,8 s con., 0,3 s descon., 0,3 s con.,
0,3 s descon., 0,3 s con., 1 s descon.)
3. Fallo del motor derecho: pulso largo, tres pulsos cortos, repetidos (0,8 s con., 0,3 s descon., 0,3 s
con., 0,3 s descon., 0,3 s con., 0,3 s descon., 0,3 s con., 1 s descon.)
4. Fallo del motor izquierdo: pulso largo, cuatro pulsos cortos, repetidos (0,8 s con., 0,3 s descon., 0,3 s
con., 0,3 s descon., 0,3 s con., 0,3 s descon., 0,3 s con., 0,3 s descon., 0,3 s con., 1 s descon.)

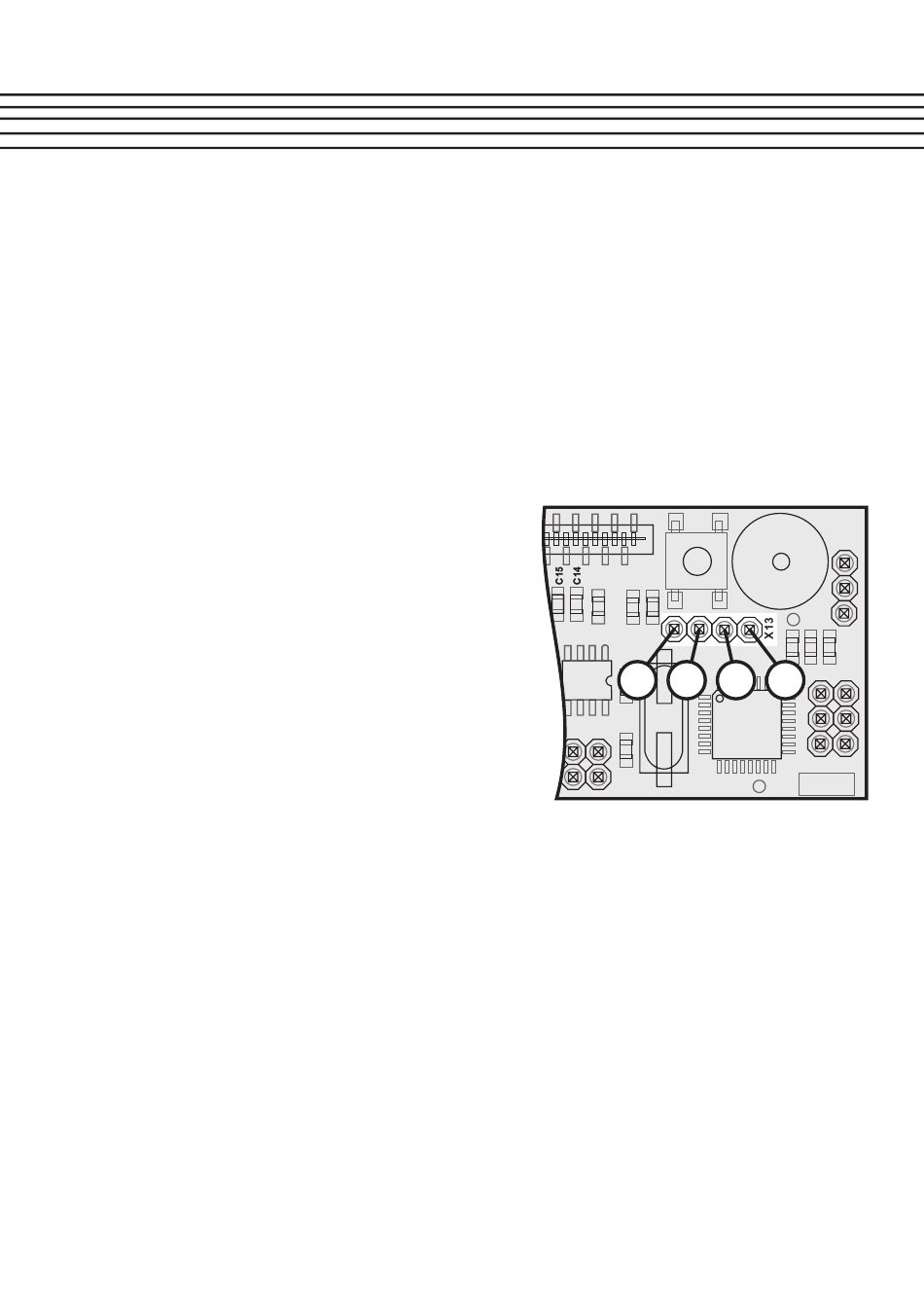

Comprobación de las señales SA1, SA2 y estado
Las tres señales se pueden medir y delimitar en el conector
X13 si es necesario. Un nivel alto se corresponde a 5 V, de
modo que los LEDs, los LEDs de encendido o las tiras de
LEDs empleadas correspondientes se iluminan. Un nivel
bajo se corresponde a 0 V y los LEDs empleados están en
este caso oscuros.
Las conexiones están asignadas como sigue:
1 = estado
2 = SA1
3 = SA2
4 = tierra
SW2
R23
C1
R1
T3 T3
Q1 Q1
4 3 2
C2
IC1
C3
BUZ1
X1
R7
R6
1
R3
X2
