Branchement du servo
Lors du raccordement des servos, veillez à ce que le câble d'impulsion (PPM) soit
toujours raccordé à la broche supérieure des trois connecteurs de contact !
Lorsque la platine d'éclairage est correctement installée dans le RC EYE 650 et que l'apprentissage de
la télécommande est achevé, il est possible de raccorder jusqu'à quatre servos (canaux 5 à 8) et de les
commander à l'aide de la télécommande. Ceci est cependant uniquement possible lorsque l'émetteur et
le récepteur prennent en charge cette fonction.

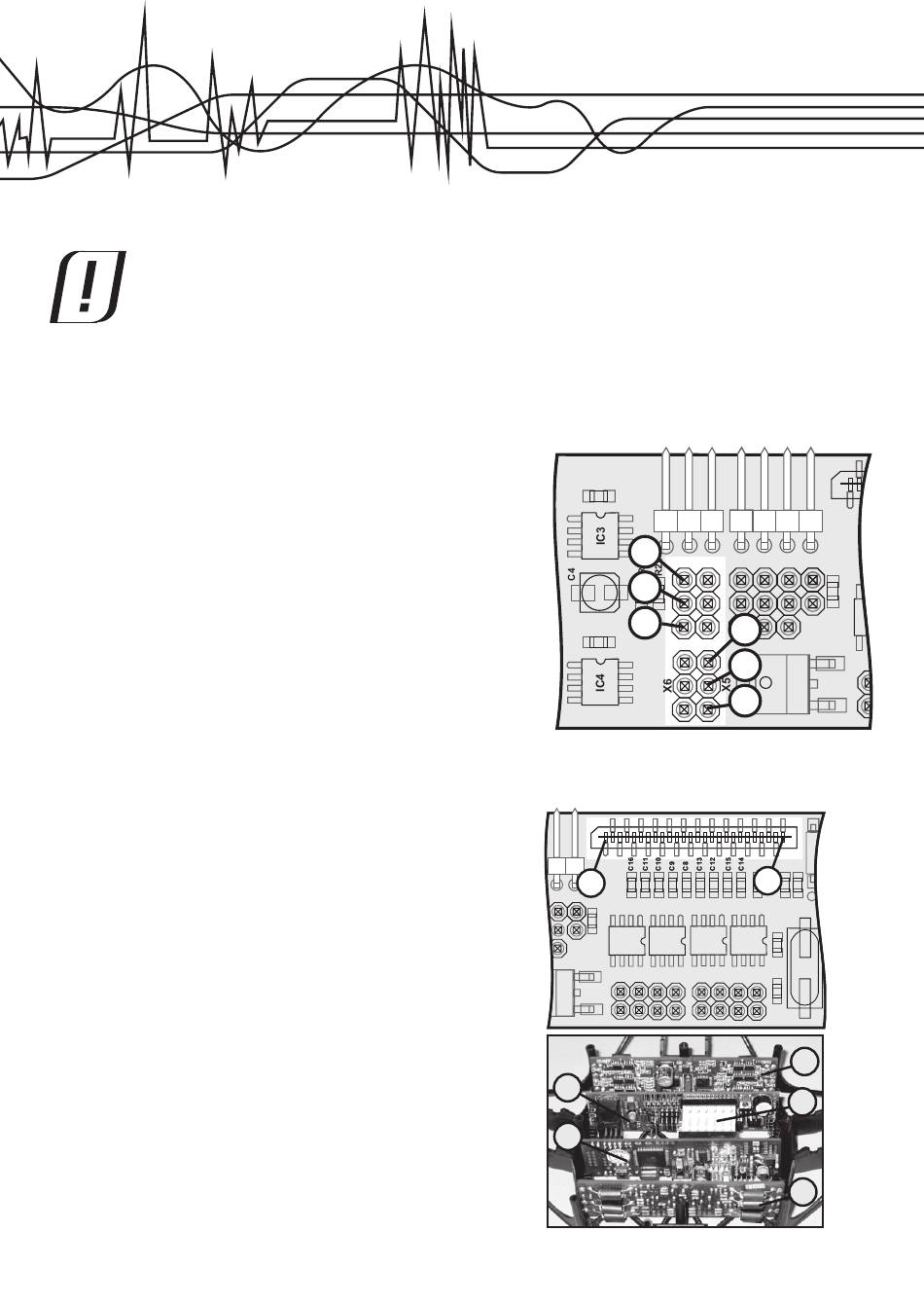

Les contacts enfichables suivants sont prévus pour le rac-
cordement du servo :
X5 : servo 1 (sortie récepteur/canal 5)
X6 : servo 2 (sortie récepteur/canal 6)
X7 : servo 3 (sortie récepteur/canal 7)
X8 : servo 4 (sortie récepteur/canal 8)
Branchement de l'interface
Pour relier la platine d'éclairage (1) avec la carte de
commande du RC EYE 650 (2), un câble plat à 26 broches
(3) est fourni avec la platine d'éclairage et doit être enfiché
sur la réglette de raccordement prévue pour le câble plat de
l'interface.
Veillez, plus tard, lors du montage de la platine d'éclairage
dans le RC EYE 650 à ce que les deux réglettes de raccor-
dement pour le câble plat de l'interface (platine d'éclairage et
carte de commande) soient placées face à face.
Lors de la mise en place de la platine d'éclairage dans le RC
EYE 650, le câble plat peut être posé en boucle vers le bas.
Lors du positionnement de la platine d'éclairage, veillez à
laisser suffisamment de place entre la platine d'éclairage et
la platine d'entraînement moteur (4) et à ce que les compos-
ants ne puissent pas se toucher.
