Vous pouvez alors appliquer la loi ohmique R = U : I et calculer la résistance série Rv :
Rv = 9,4 V : 0,02 A = 470 ohms
Selon la formule P = U x I, vous pouvez également calculer la puissance que la résistance série doit
supporter :
9,4 V x 0,02 A = 0,188 W
Une résistance avec une puissance de ¼ W (0,25 W) serait, par conséquent, ici suffisante. Les contacts
de raccordement supérieurs des connecteurs X3 (L1 à L4) et X4 (L5 à L8) sont prévus pour le raccorde-
ment des DEL ou bandes de DEL. Les contacts de raccordement inférieurs sont raccordés à la borne
Plus (+) de la batterie d'entraînement (11,1 V de la batterie LiPo).
La figure vous contient le schéma de raccordement d'une DEL avec résistance série à la sortie L1 et le
raccordement d'une barre lumineuse de 12 V au raccordement L6.

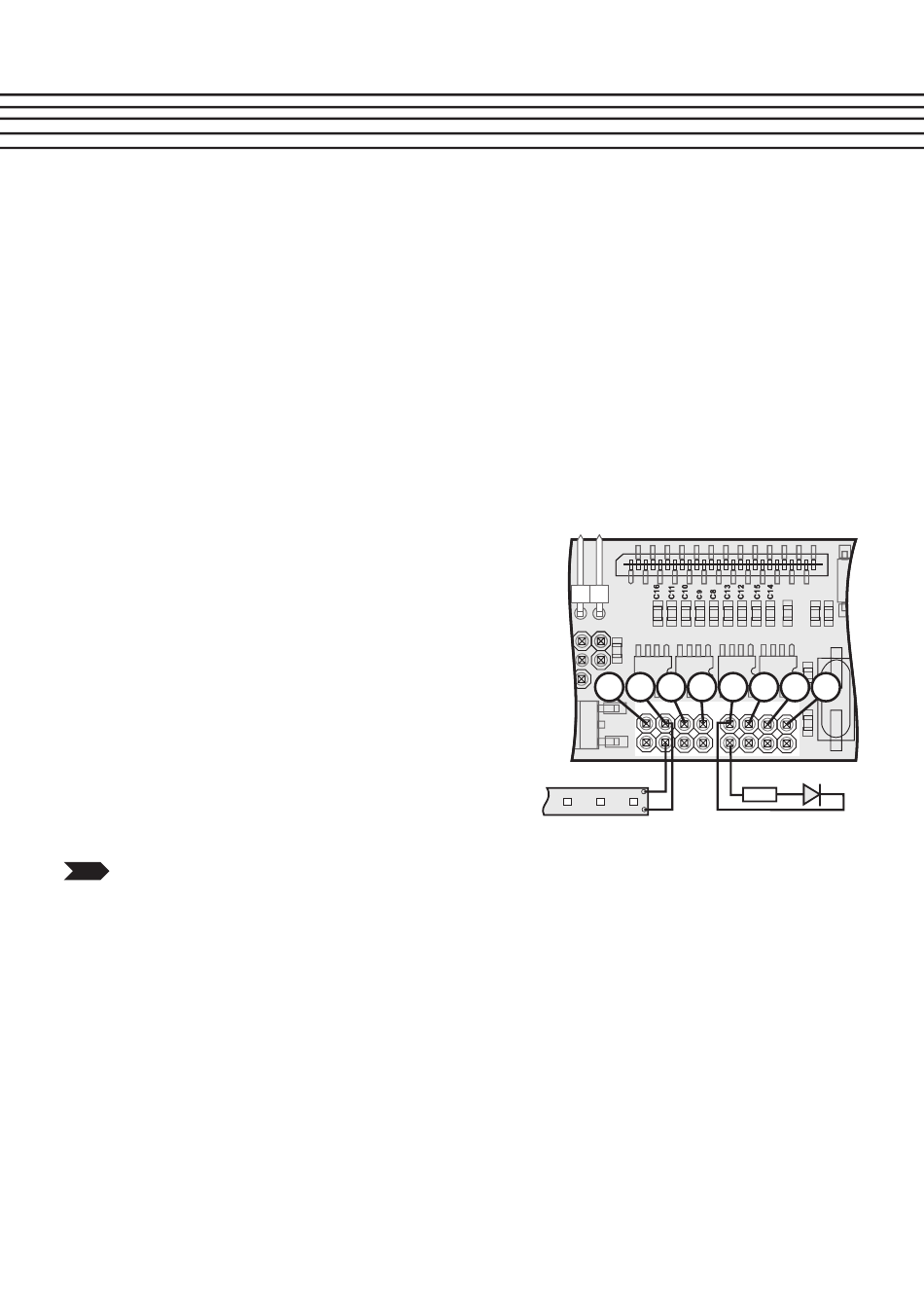

Schéma de raccordement
La figure vous contient le schéma de raccordement d'une
DEL avec résistance série à la sortie L1 et le raccordement
d'une barre lumineuse de 12 V au raccordement L6.
Vous pouvez également remplacer les fils des raccords X3 et X4 par des barrettes à broches
2,54 mm pour le soudage sur la platine d'éclairage. Avec les réglettes à douilles adaptées,
vous pouvez alors non seulement facilement brancher les DEL mais aussi les débrancher ou
les rebrancher le cas échéant.
