RC Logger Nachtflug-Kit Bedienungsanleitung Seite 25

6. MONTAJE
Alimentación de tensión
Observe que la polaridad de las líneas de conexión está siempre correctamente
conectada: rojo = positivo (+) y negro = negativo (-). El panel de luces se dañará si la
polaridad no se conecta debidamente.
Para un funcionamiento adecuado, el panel de luces tiene que estar conectado con el acumulador
del accionamiento del RC EYE 650. El panel de luces se puede alimentar por medio del conector del
estabilizador del acumulador del accionamiento. Para ello el panel de luces ya viene equipado con un
conector JST-XH premontado.
Como alternativa las líneas de alimentación de 12 V del panel de luces se pueden equipar con los
conectores JST-EH o JST-TP incluidos.
Conexión de los LEDs de encendido
Emplee únicamente LEDs de encendido que en funcionamiento continuo presenten
una tensión máxima de 350 mA y cuide de que tengan una refrigeración suficiente. Si
se emplean dos o tres LEDs en una salida deben conectarse en serie. Observe siempre
que la polaridad es correcta.
El panel de luces dispone de dos salidas para conectar LEDs de encendido (L1 y L2). En estas salidas se
conectarán los dos LEDs de encendido suministrados. En cada conexión se puede conectar un máximo
de tres LEDs de encendido en serie. Independientemente del número de LEDs (1 - 3) la corriente de
salida está limitada a 350 mA y las salidas son resistentes al cortocircuito de forma permanente. La
corriente normal es de 300 mA.

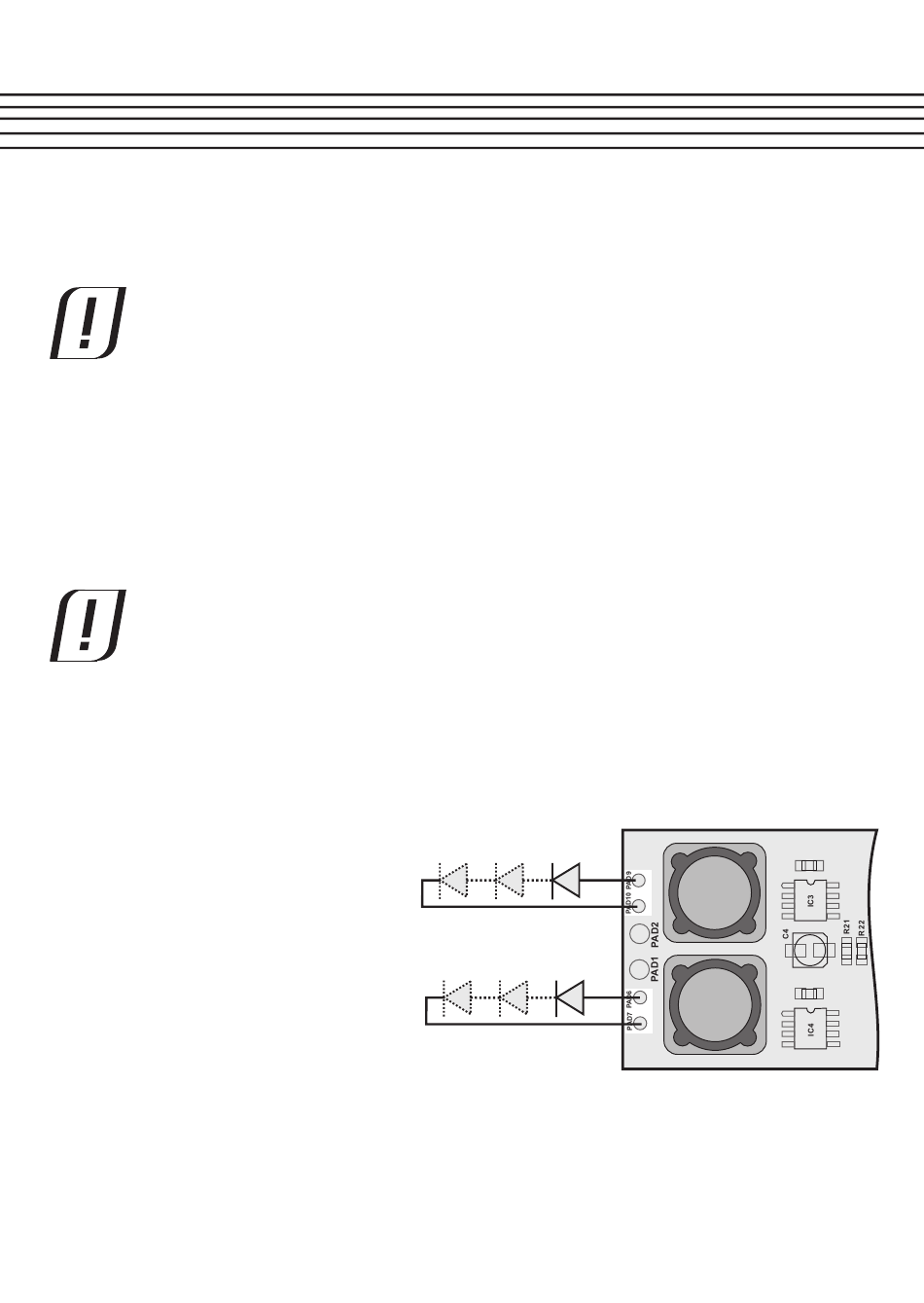

La conexión de los LEDs se realiza por
medio de los contactos soldados de las
conexiones L1 y L2.
Observe las descripciones de los puntos
de soldado:
PAD6: conexión soldada positiva para la
salida del LED de encendido L2
PAD7: conexión soldada negativa para la
salida del LED de encendido L2
PAD9: conexión soldada positiva para la
salida del LED de encendido L1
PAD10: conexión soldada negativa para la
salida del LED de encendido L1
Power LED 1 - 3
+ + +
- - -
Power LED 1 - 3
+ + +
- -
-
CB3
+
L2
L1
-
-
+
CB4
+
L1
L2
-
