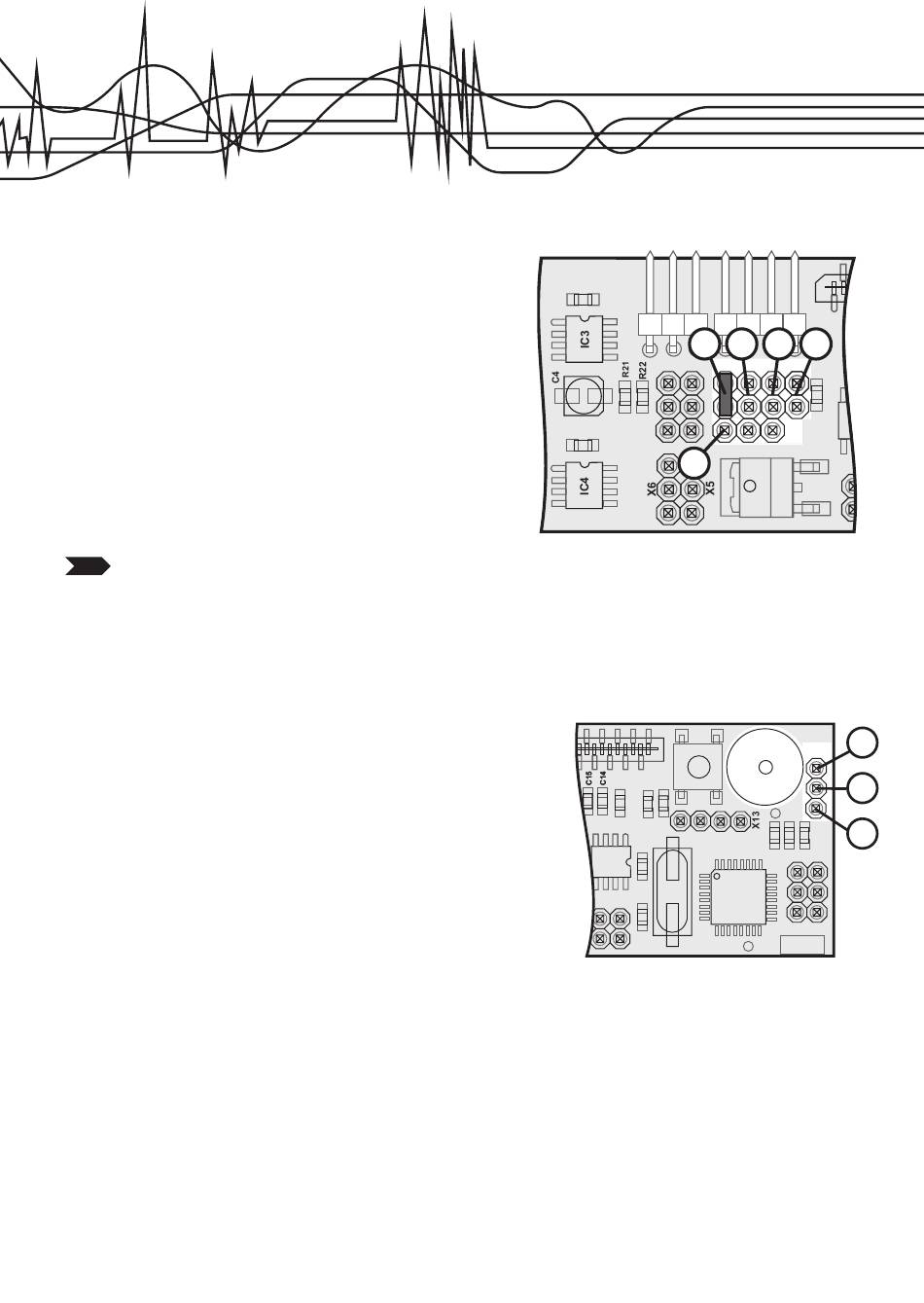

RC-ingang selecteren
De gewenste RC-ingang voor het omschakelen van de
lichteffecten kan met behulp van de jumperstekker SW1
worden ingesteld. Daarbij moeten het bovenste en onders-
te contact altijd met de kortsluitingsbrug (jumper) worden
verbonden. De toewijzing is daarbij als volgt:
Jumper in stand 1 = kanaal 8
Jumper in stand 2 = kanaal 7
Jumper in stand 3 = kanaal 6
Jumper in stand 4 = kanaal 5
De aansturing via kanaal 5, 6, 7 of 8 is uitsluitend mogelijk wanneer de kanalen van de
zender/ontvanger ook beschikbaar worden gemaakt! Als dit niet het geval is, dan kunt u op
het linker aansluitcontact van de stekker X9 een extern servosignaal (PPM) van een nog niet
bezette ontvangeruitgang (vb. kanaal 9) rechtstreeks instellen.
Zoemerconfiguratie
De zoemer kan met behulp van de jumpersetkker (X1) worden
in- of uitgeschakeld.
Wanneer er geen jumper is geplaatst of de contacten1 en 2 met
behulp van een kortsluitingsbrug verbonden zijn, dan staat de
zoemer uit.
Als contacten 2 en 3 met behulp van een kortslutingsbrug ver-
bonden zijn, dan is de zoemer actief en geeft deze de signalen
overeenkomstig de modi-tabel weer.
