- Seite 1 Betriebsanleitung Original Betriebsanleitung Fertigteilzange FTZ FTZ-BB 5310.0202...
- Seite 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
-
Seite 3: Inhaltsverzeichnis
Bedienung für Geräte mit Wechselautomatik ....................14 Darstellung der Wechselautomatik ......................15 Wartung und Pflege .............................. 16 Wartung ................................ 16 7.1.1 Mechanik ............................... 16 Störungsbeseitigung ............................. 17 Reparaturen ..............................18 Prüfungspflicht ............................. 18 Hinweis zum Typenschild ..........................19 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................ 19 5310.0202... -
Seite 4: Eg-Konformitätserklärung
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen (ISO 13857:2008). Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 24.09.2018................(M. Probst, Geschäftsführer) 5310.0202... -
Seite 5: Allgemeines
4 / 19 Allgemeines Bestimmungsgemäßer Einsatz Das Gerät FTZ-BB ist universell einsetzbar zum Greifen und Versetzen von sauberen und an den Greifflächen unverschmutzter marktüblicher Betonfertigteile; Trittstufen; Bordsteinen (auch Naturbordsteinen) und dergleichen. Auch besonders geeignet zur Verlegung von speziellen Betonbordsteinen mit hoher Anfahrtskante („Kassler Bordsteine“). - Seite 6 Allgemeines 5 / 19 NICHT ERLAUBTE TÄTIGKEITEN: Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen gefährden Leib und Leben und sind deshalb grundsätzlich verboten!! Die Tragfähigkeit und Nennweiten/Greifbereiche des Gerätes dürfen nicht überschritten werden. Alle nicht bestimmungsgemäßen Transporte mit dem Gerät sind strengstens untersagt: ...
-
Seite 7: Übersicht Und Aufbau

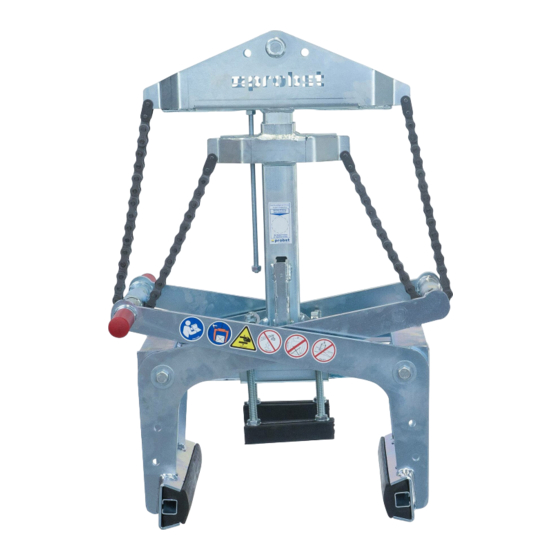

Allgemeines 6 / 19 Übersicht und Aufbau Einhängeöse für Befestigungsösen Trägergerät für Sicherungskette Oberteil Zugkette Teleskoprohr Wechselautomatik zur vollautomatischen Verstellung von Greifen u. Öffnen Rechteckrohr Handgriff zur Führung der FTZ Verstelleinheit für Greifbereichsverstellung über Federriegel u. Verstelllöcher Greifarm Gummibacke Öffnungsweite Eintauchtiefe Technische Daten Typ:... -
Seite 8: Sicherheit
Sicherheit 7 / 19 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. -
Seite 9: Sicherheitskennzeichnung
Sicherheit 8 / 19 Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr.: Größe: 2904.0213 30 mm Es dürfen keine konischen Greifgüter gegriffen werden. 2904.0212 50 mm 2904.0211 80 mm 2904.0210 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 2904.0209 50 mm 2904.0204 80 mm 2904.0216 30 mm Greifgüter niemals außermittig aufnehmen (stets im... -
Seite 10: Persönliche Sicherheitsmaßnahmen
Sicherheit 9 / 19 Persönliche Sicherheitsmaßnahmen Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. ... -
Seite 11: Sicherheit Im Betrieb
Sicherheit 10 / 19 Sicherheit im Betrieb 3.9.1 Allgemeines Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. -
Seite 12: Installation
11 / 19 Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der Anbaugeräte (Drehmotor, Einstecktaschen etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Mechanische Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei... -
Seite 13: Einstecktaschen (Optional)
Installation 12 / 19 4.1.3 Einstecktaschen (optional) Um eine Verbindung zwischen dem Gabelstapler und der Einstecktasche herzustellen, fährt man mit den Gabelstapler-Zinken in die Einstecktaschen hinein. Danach arretiert man diese entweder mittels der Arretierungsschrauben, welche durch eine vorzusehende Bohrung in den Zinken gesteckt wird, oder mittels einer Kette oder eines Seils, das durch die Öse an den Einstecktaschen und um den Gabelträger gelegt werden muss. -
Seite 14: Einstellungen
Einstellungen 13 / 19 Einstellungen Einstellung des Greifbereichs Bevor ein Greifgut angehoben und versetzt werden kann, muss der entsprechende Greifbereich eingestellt werden. Die Einstellung des Greifbereichs darf niemals auf beiden Seiten gleichzeitig erfolgen. Immer Greifbereich zuerst auf der einen u. dann auf der anderen Seite einstellen. ... -
Seite 15: Bedienung
Bedienung 14 / 19 Bedienung Bedienung für Geräte mit Wechselautomatik Das Gerät wird mit dem Hebezeug/Trägergerät (z.B. Bagger) verbunden. Anhand der zu transportierenden Greifgüter wird an dem Gerät der Greifbereich eingestellt. Mit dem Hebegerät/Trägergerät wird das Gerät über dem Greifgut positioniert und abgesenkt. ... -
Seite 16: Darstellung Der Wechselautomatik
Bedienung 15 / 19 Darstellung der Wechselautomatik Das Gerät ist mit einer Wechselautomatik ausgerüstet, d.h. das ÖFFNEN und SCHLIESSEN der Greifarme erfolgt durch das Absetzen und Anheben des Gerätes. Bildliche Darstellungen der Schaltpositionen der Wechselautomatik: ... -
Seite 17: Wartung Und Pflege
Wartung und Pflege 16 / 19 Beim Auswechseln einer defekten Wechselautomatik ist unbedingt darauf zu achten, dass die Schlitze der beiden Spannstifte immer nach unten zeigen. Die Position der Schlitze darf sich keinesfalls oben oder in der Mitte befinden, da sonst die Gefahr besteht, dass die Wechselautomatik eventuell beim Umschalten klemmt! Wartung und Pflege... -
Seite 18: Störungsbeseitigung
Wartung und Pflege 17 / 19 WECHSELAUTOMATIK Die Wechselautomatik darf niemals mit Fett oder Öl geschmiert werden! Bei sichtbarer Verschmutzung mit Hochdruckreiniger reinigen! Störungsbeseitigung STÖRUNG URSACHE BEHEBUNG Die Klemmkraft ist nicht ausreichend, die Last rutscht ab (optional) Die Greifbacken sind abgenutzt Greifbacken erneuern (optional) Traglast ist größer als zulässig... -
Seite 19: Reparaturen
Wartung und Pflege 18 / 19 Reparaturen Reparaturen am Gerät dürfen nur von Personen durchgeführt werden, die die dafür notwendigen Kenntnisse und Fähigkeiten besitzen. Vor der Wiederinbetriebnahme muss eine außerordentliche Prüfung durch einen Sachverständigen durchgeführt werden. Prüfungspflicht Der Unternehmer hat dafür zu sorgen, dass das Gerät mindestens jährlich durch einen Sachkundigen geprüft und festgestellte Mängel sofort beseitigt werden (... -
Seite 20: Hinweis Zum Typenschild
Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)! -
Seite 21: Wartungsnachweis
Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:... - Seite 22 Tragfähigkeit / Working Load Limit WLL: kg / 1984 Eigengewicht / Dead Weight: kg / Product Name: Rab for Prefab Products FTZ-BB © all rights reserved conform to ISO 16016 Paketmaß min. Datum Name Benennung Fertigteilzange FTZ-BB Erst. 5.8.2011 toan.pham Gepr.
- Seite 23 20190018 20100018 21600002 20440008 33100005 33100005 20440008 36730420 20000036 20100018 20190018 © all rights reserved conform to ISO 16016 Datum Name Benennung Fertigteilzange FTZ-BB Erst. 5.8.2011 toan.pham Gepr. 28.1.2016 J.Werner 20000008 Tragf. 900 kg Artikelnummer/Zeichnungsnummer Blatt 36730420 E53100202 Zust. Urspr.
- Seite 24 40110154 20530050 40110054 © all rights reserved conform to ISO 16016 Datum Name Benennung Einsatz für WA-L,komplett Erst. 24.8.2011 Perumal.Hurth Gepr. 24.9.2013 Joerg.Werner Artikelnummer/Zeichnungsnummer Blatt E40110040 Zust. Urspr. N236-1 Ers. f. Ers. d.
- Seite 25 A53100202 FTZ-BB Typenschild 29040056 29040638 Beidseitig / On both sides Erstellt/Created: Zuletzt geändert/Last changed: Blatt / Sheet: 1 / 1 17.01.2020 / Simon, Swen ----- / ----- Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
